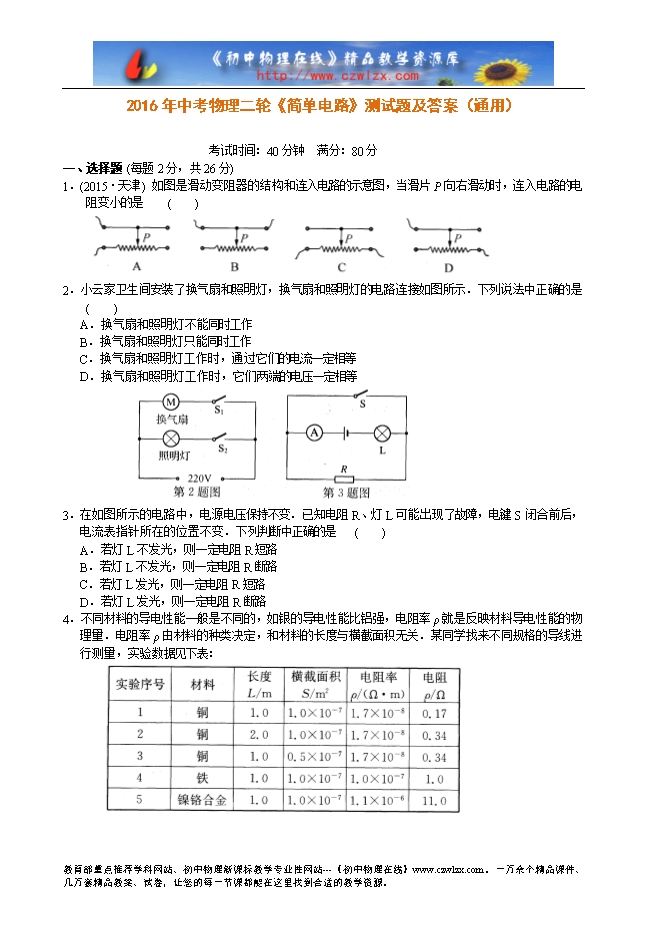

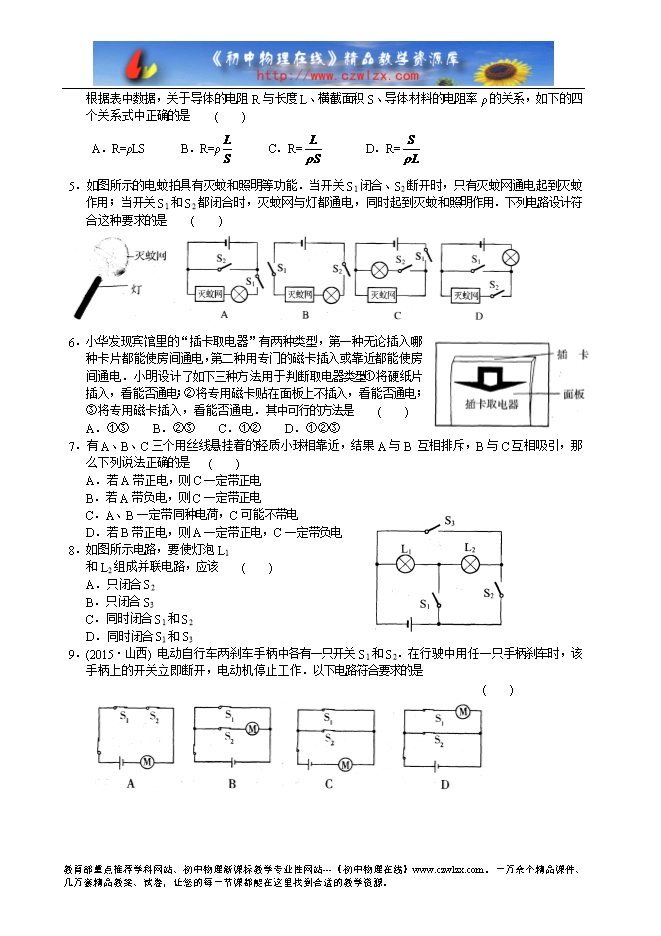

【内容简介】考试时间：40分钟 满分：80分一、选择题 (每题2分，共26分) 1．(2015?天津) 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是 ( ) 2．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示．下列说法中正确的是 ( ) A．换气扇和照明灯不能同时工作 B．换气扇和照明灯只能同时工作 C．换气扇和照明灯工作时，通过它们的电流一定相等 D．换气扇和照明灯工作时，它们两端的电压一定相等 3．在如图所示的电路中，电源电压保持不变．已知电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变．下列判断中正确的是 ( ) A．若灯L不发光，则一定电阻R短路 B．若灯L不发光，则一定电阻R断路 C．若灯L发光，则一定电阻R短路 D．若灯L发光，则一定电阻R断路 4．不同材料的导电性能一般是不同的，如银的导电性能比铝强，电阻率ρ就是反映材料导电性能的物理量．电阻率ρ由材料的种类决定，和材料的长度与横截面积无关．某同学找来不同规格的导线进行测量，实验数据见下表： 根据表中数据，关于导体的电阻R与长度L、横截面积S、导体材料的电阻率ρ的关系，如下的四个关系式中正确的是 ( ) A．R=ρLS B．R=ρ C．R= D．R= 5．如图所示的电蚊拍具有灭蚊和照明等功能．当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用．下列电路设计符合这种要求的是 ( ) ........ ?
