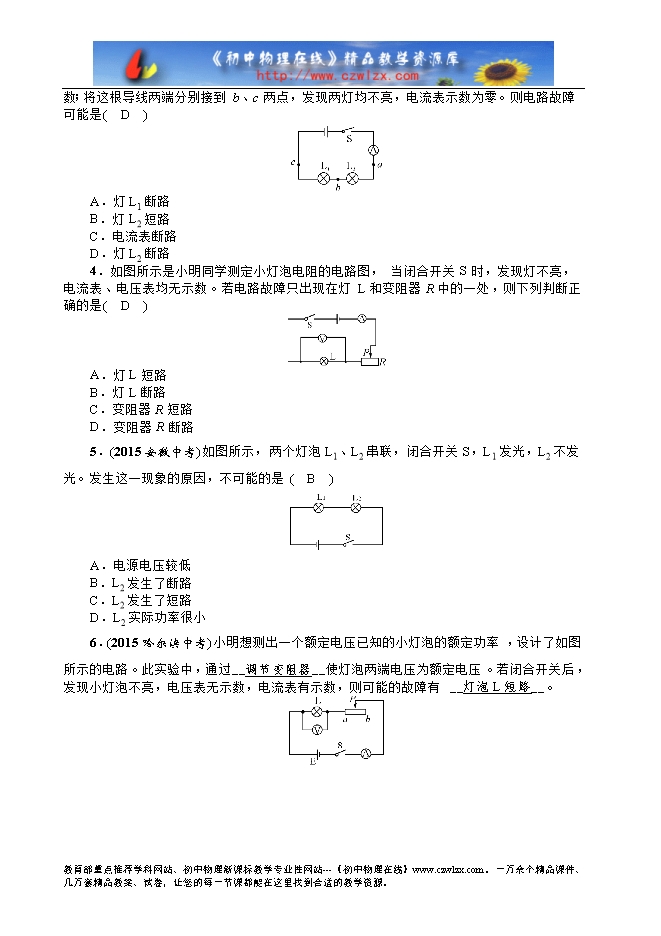

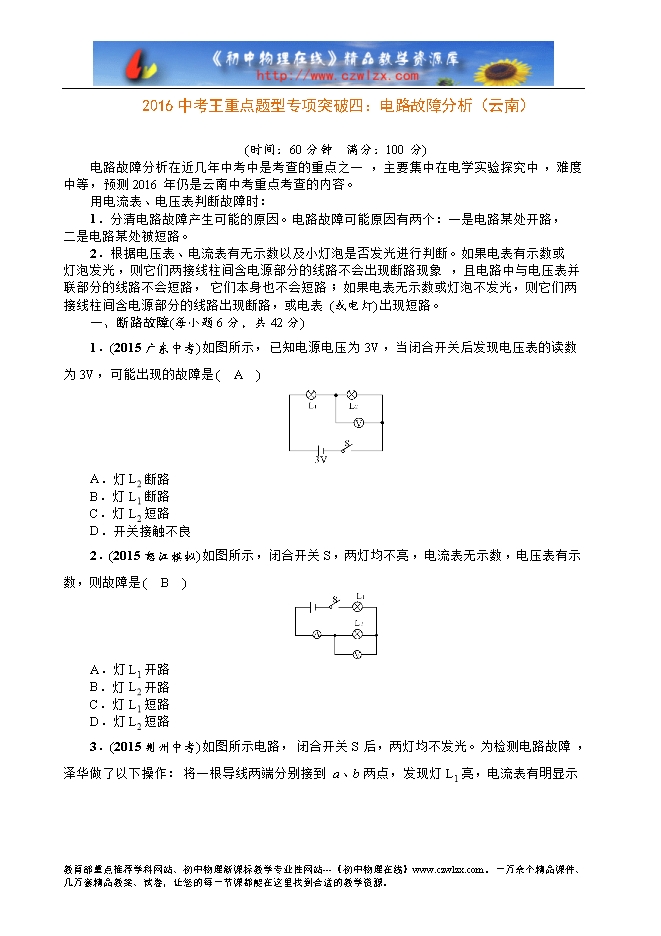

【内容简介】(时间：60分钟　满分：100分) 电路故障分析在近几年中考中是考查的重点之一，主要集中在电学实验探究中，难度中等，预测2016年仍是云南中考重点考查的内容。 用电流表、电压表判断故障时： 1．分清电路故障产生可能的原因。电路故障可能原因有两个：一是电路某处开路，二是电路某处被短路。 2．根据电压表、电流表有无示数以及小灯泡是否发光进行判断。如果电表有示数或灯泡发光，则它们两接线柱间含电源部分的线路不会出现断路现象，且电路中与电压表并联部分的线路不会短路，它们本身也不会短路；如果电表无示数或灯泡不发光，则它们两接线柱间含电源部分的线路出现断路，或电表(或电灯)出现短路。 一、断路故障(每小题6分，共42分) 1．(2015广东中考)如图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是(　A　) A．灯L2断路 B．灯L1断路 C．灯L2短路 D．开关接触不良 2．(2015怒江模拟)如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是(　B　) A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路 3．(2015荆州中考)如图所示电路，闭合开关S后，两灯均不发光。为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零。则电路故障可能是(　D　) ......... 下载word文档附件
