2016年中考物理复习拓展猜押试题—电学重点实验
【内容简介】
一、根据近7年真题猜押

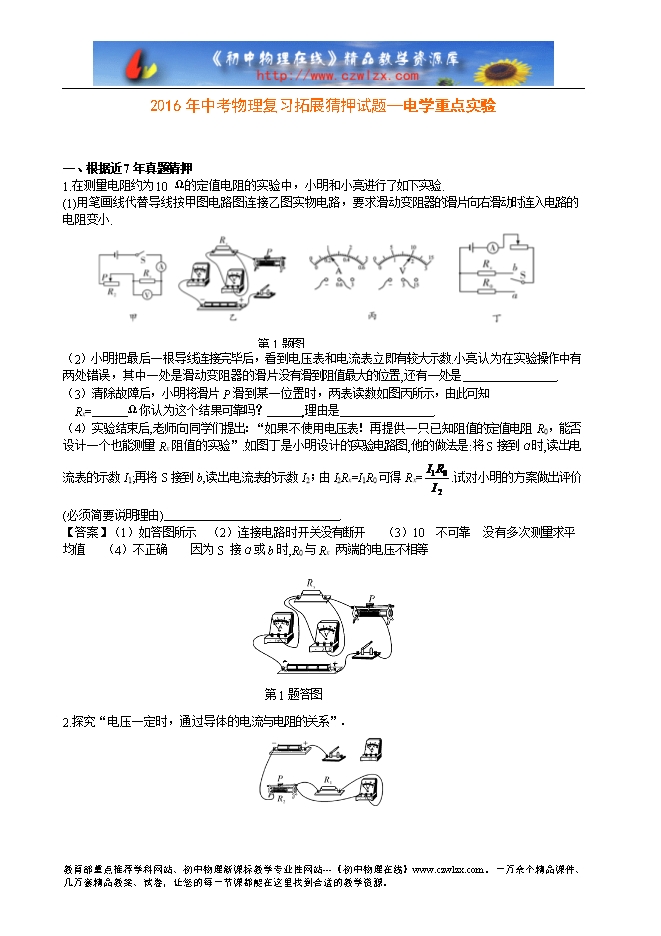

1.在测量电阻约为10 Ω的定值电阻的实验中，小明和小亮进行了如下实验.
(1)用笔画线代替导线按甲图电路图连接乙图实物电路，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小.
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即有较大示数.小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到阻值最大的位置,还有一处是 .
（3）清除故障后，小明将滑片P滑到某一位置时，两表读数如图丙所示，由此可知
Rx= Ω你认为这个结果可靠吗？ ,理由是 .
（4）实验结束后,老师向同学们提出：“如果不使用电压表！再提供一只已知阻值的定值电阻R0，能否设计一个也能测量Rx阻值的实验”.如图丁是小明设计的实验电路图,他的做法是:将S接到ɑ时,读出电流表的示数I1;再将S接到b,读出电流表的示数I2；由I2Rx=I1R0可得Rx= .试对小明的方案做出评价(必须简要说明理由) .
【答案】（1）如答图所示 （2）连接电路时开关没有断开 （3）10 不可靠 没有多次测量求平均值 （4）不正确 因为S 接ɑ或b时,R0与Rx 两端的电压不相等
.........
?
