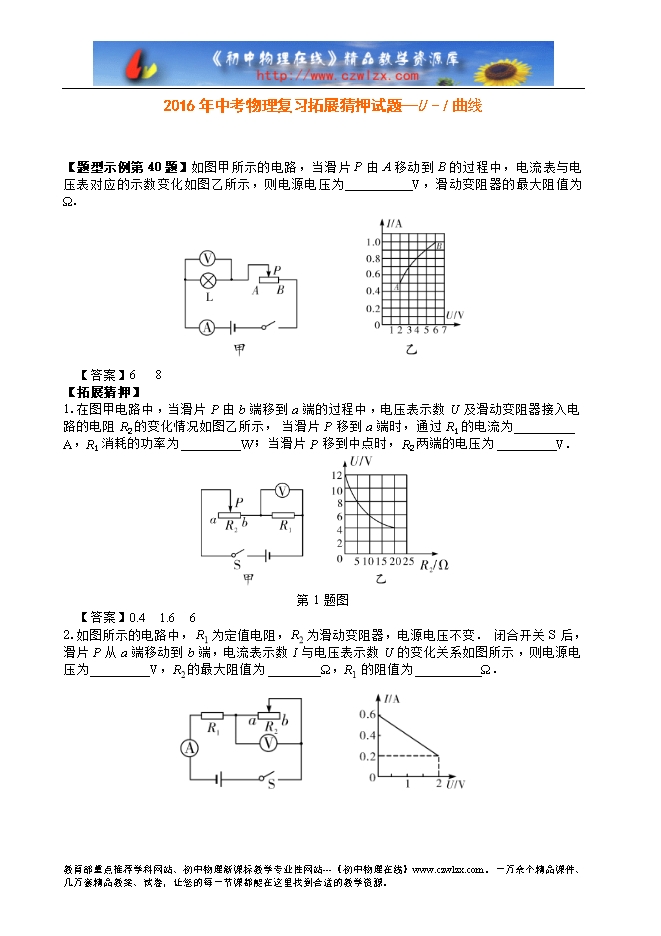

2016年中考物理复习拓展猜押试题—U-I曲线
【内容简介】【题型示例第40题】如图甲所示的电路,当滑片P由A移动到B的过程中,电
流表与电压表对应的示数变化如图乙所示,则电源电压为 V,滑动
变阻器的最大阻值为 Ω.
【答案】6 8
【拓展猜押】
1.在图甲电路中,当滑片P由b端移到a端的过程中,电压表示数U及滑动变
阻器接入电路的电阻R2的变化情况如图乙所示,当滑片P移到a端时,通过
R1的电流为 A,R1消耗的功率为 W;当滑片P移到中点时,
R2两端的电压为 V.
第1题图
【答案】0.4 1.6 6
2.如图所示的电路中,R1为定值电阻,R2为滑动变阻器,电源电压不变.闭合
开关S后,滑片P从a端移动到b端,电流表示数I与电压表示数U的变化
关系如图所示,则电源电压为 V,R2的最大阻值为 Ω,R1
的阻值为 Ω.
第2题图
【答案】3 10 5

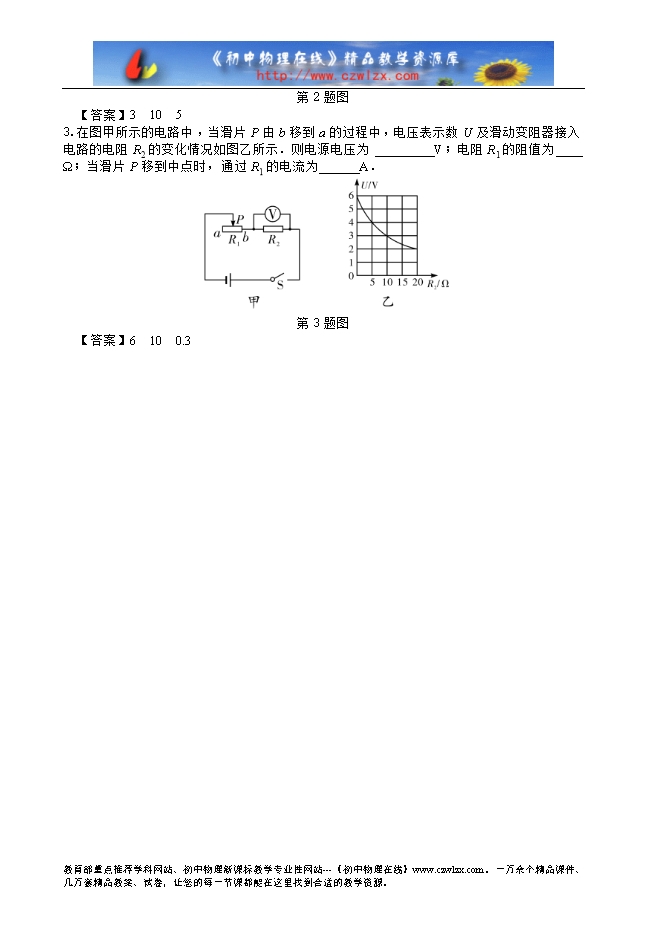

3.在图甲所示的电路中,当滑片P由b移到a的过程中,电压表示数U及滑动
变阻器接入电路的电阻R2的变化情况如图乙所示.则电源电压为 V;
电阻R1的阻值为 Ω;当滑片P移到中点时,通过R1的电流为 A.
.......
?
