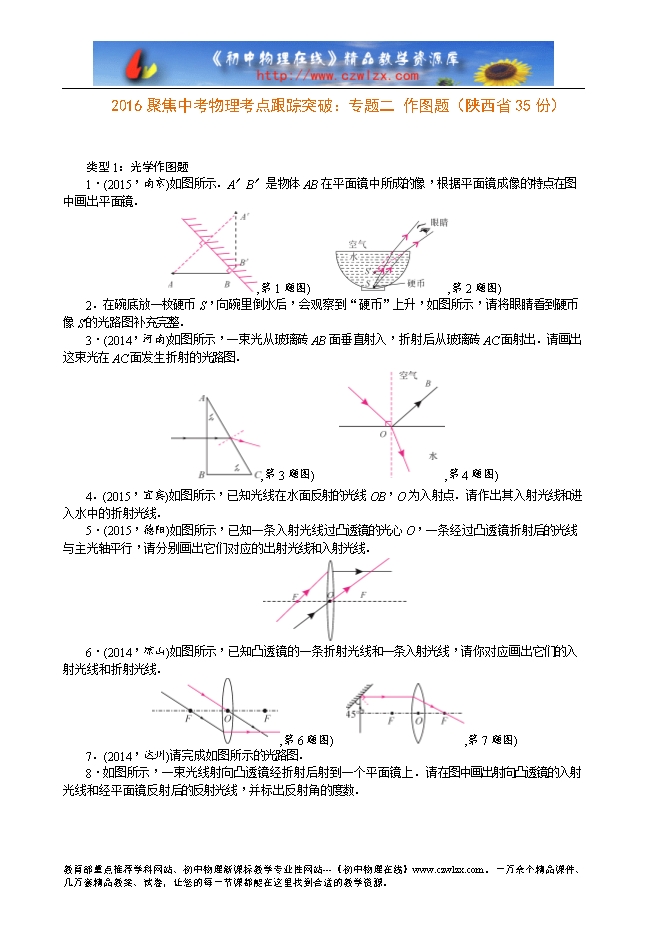

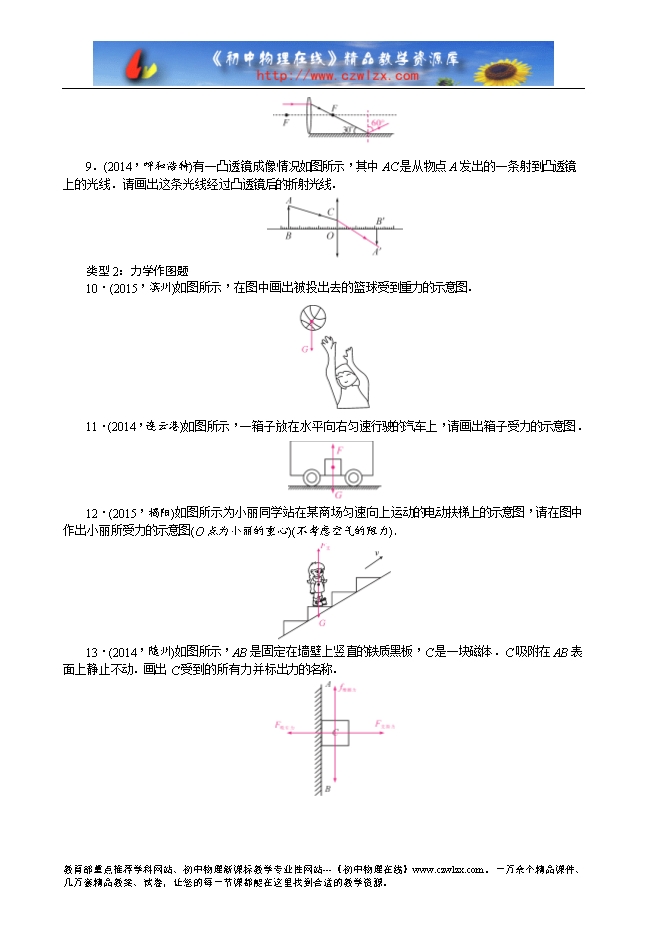

【内容简介】 类型1：光学作图题 1．(2015，南京)如图所示．A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜． ,第1题图)　　 ,第2题图) 2．在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示，请将眼睛看到硬币像S′的光路图补充完整． 3．(2014，河南)如图所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出．请画出这束光在AC面发生折射的光路图． ,第3题图)　　 ,第4题图) 4．(2015，宜宾)如图所示，已知光线在水面反射的光线OB，O为入射点．请作出其入射光线和进入水中的折射光线． 5．(2015，德阳)如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线． 6．(2014，凉山)如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线． ,第6题图)　 ,第7题图) 7．(2014，达州)请完成如图所示的光路图． 8．如图所示，一束光线射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数． ....... 下载word文档附件
