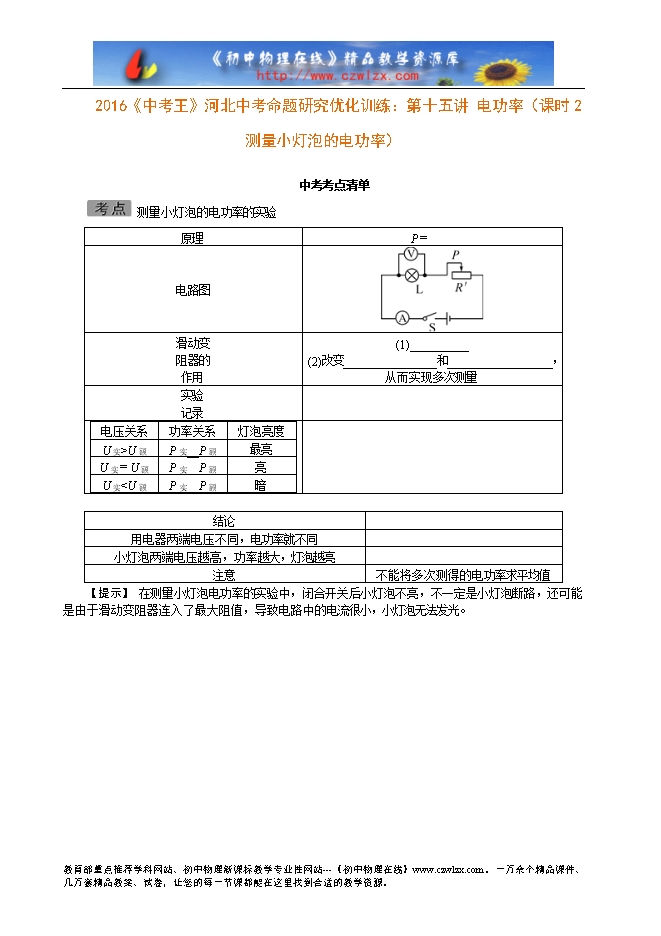

【内容简介】中考考点清单 测量小灯泡的电功率的实验 原理 P＝____ 电路图 滑动变阻器的 作用 (1)__________ (2)改变________________和__________________，从而实现多次测量 实验 记录 电压关系 功率关系 灯泡亮度 U实>U额 P实__P额 最亮 U实＝U额 P实__P额 亮 U实 结论 用电器两端电压不同，电功率就不同 小灯泡两端电压越高，功率越大，灯泡越亮 注意 不能将多次测得的电功率求平均值 【提示】 在测量小灯泡电功率的实验中，闭合开关后小灯泡不亮，不一定是小灯泡断路，还可能是由于滑动变阻器连入了最大阻值，导致电路中的电流很小，小灯泡无法发光。 中考重难点突破 伏安法测灯泡电功率 【例1】(2013河北34题)小明学习了电功率后，用额定电压分别为2.5V、6V的灯泡L1和L2设计了如图所示的电路图，来探究灯泡的发光亮度与哪些因素有关。 (1)小灯泡发光时，将电能转化为________能和光能。 (2)探究L1的亮度时，只闭合S、S1，发现电压表有示数，电流表无示数，则电路故障可能是：________________。排除故障后，继续实验，收集的数据及现象如表一。 (3)探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二。 ......... ?
