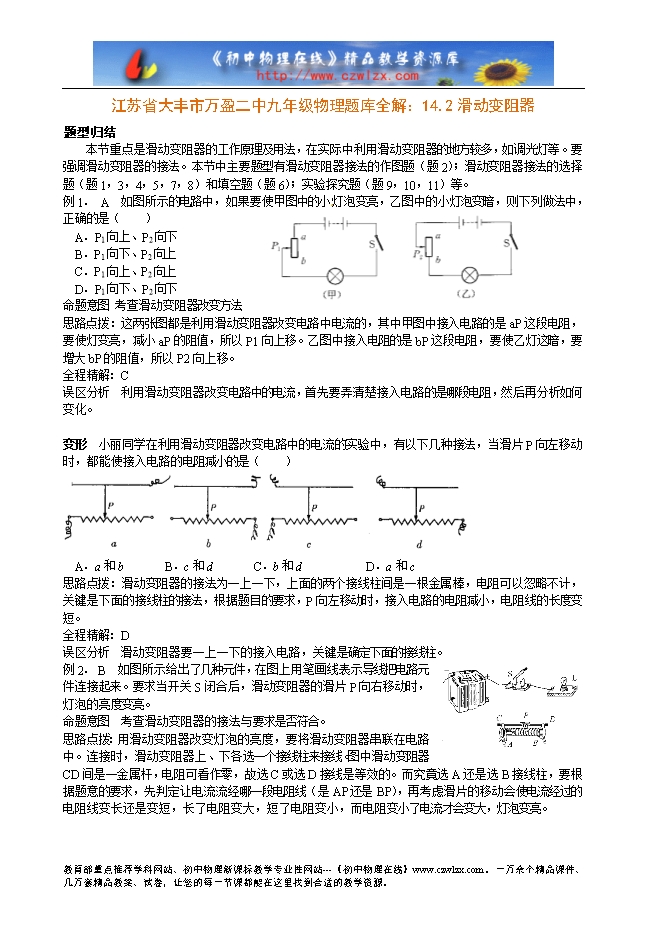

江苏省大丰市万盈二中九年级物理题库全解:14.2滑动变阻器
【内容简介】
题型归结
本节重点是滑动变阻器的工作原理及用法,在实际中利用滑动变阻器的地方较多,如调光灯等。要强调滑动变阻器的接法。本节中主要题型有滑动变阻器接法的作图题(题2);滑动变阻器接法的选择题(题1,3,4,5,7,8)和填空题(题6);实验探究题(题9,10,11)等。
例1. A 如图所示的电路中,如果要使甲图中的小 灯泡变亮,乙图中的小灯泡变暗,则下列做法中,正确的是( )
A.P1向上、P2向下
B.P1向下、P2向上
C.P1向上、P2向上
D.P1向下、P2向下
命题意图 考查滑动变阻器改变方法
思路点拨:这两张图都是利用滑动变阻器改变电路中电流的,其中甲图中接入电路的是aP这段电阻,要使灯变亮,减小aP的阻值,所以P1向上移。乙图中接入电阻的是bP这段电阻,要使乙灯这暗,要增大bP的阻值,所以P2向上移。
全程精解:C
误区分析 利用滑动变阻器改变电路中的电流,首先要弄清楚接入电路的是哪段电阻,然后再分析如何变化。
变形 小丽同学在利用滑动变阻器改变电路中的电流的实验中,有以下几种接法,当滑片P向左移动时,都能使接入电路的电阻减小的是( )
A.a和b B.c和d C.b和d D.a和c
思路点拨:滑动变阻器的接法为一上一下,上面的两个接线柱间是一根金属 棒,电阻可以忽略不计,关键是下面的接线柱的接法,根据题目的要求,P向左移动时,接入电路的电阻减小,电阻线的长度变短。
全程精解:D
误区分析 滑动变阻器要一上一下的接入电路,关键是确定下面的接线柱。
例2. B 如图所示给出了几种元件,在图上用笔画线表示导线把电路元件连接起来。要求当开关S闭合后,滑动变阻器的滑片P向右移动时,灯泡的亮度变亮。
命题意图 考查滑动变阻器的接法与要求是否符合。
.........
?
部分内容预览
只能预览部分内容,查看全部内容需要下载哦~
