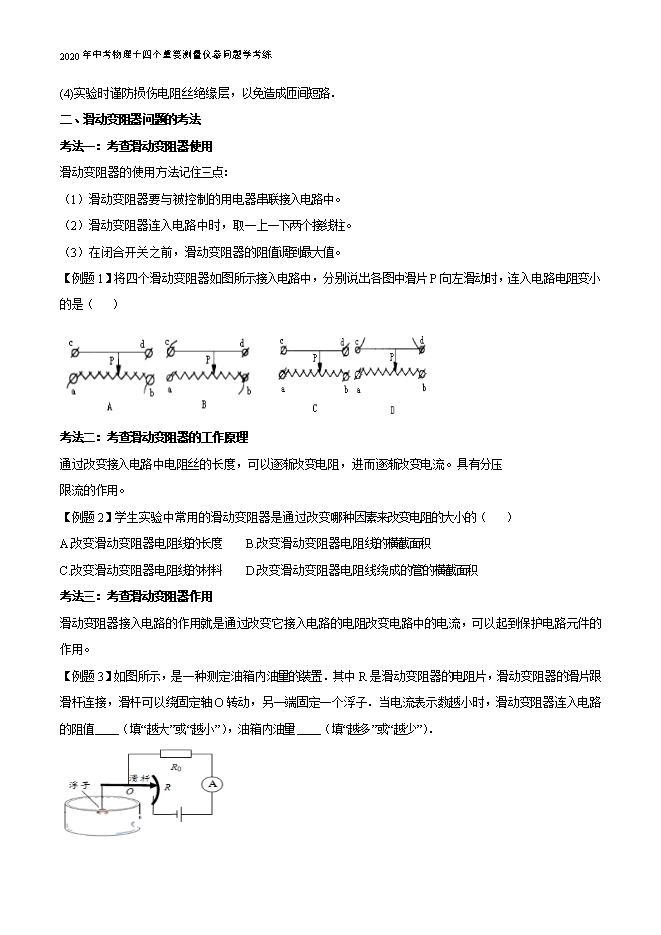

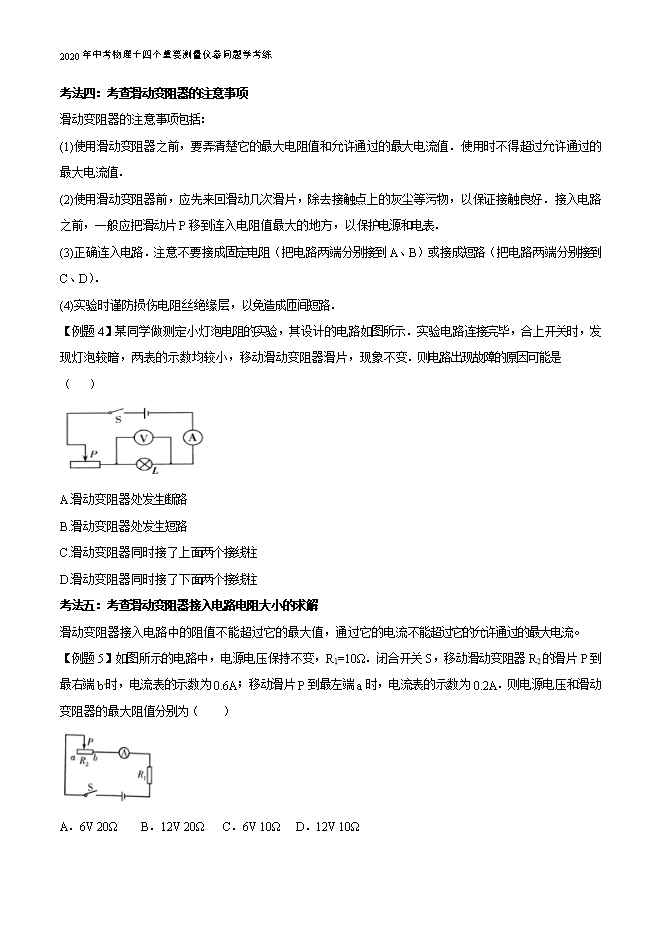

【内容简介】一、滑动变阻器问题都学啥1.滑动变阻器的构造和原理（1）构造           （2）原理通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。具有分压限流的作用。（3）铭牌意义如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。2.滑动变阻器的构造示意图和符号    3.滑动变阻器的是用方法和注意事项【滑动变阻器的使用方法】（1）滑动变阻器要与被控制的用电器串联接入电路中。（2）滑动变阻器连入电路中时，取一上一下两个接线柱。（3）在闭合开关之前，滑动变阻器的阻值调到最大值。【滑动变阻器的注意事项】(1)使用滑动变阻器之前，要弄清楚它的最大电阻值和允许通过的最大电流值．使用时不得超过允许通过的最大电流值．　　(2)使用滑动变阻器前，应先来回滑动几次滑片，除去接触点上的灰尘等污物，以保证接触良好．接入电路之前，一般应把滑动片P移到连入电阻值最大的地方，以保护电源和电表．　　(3)正确连入电路．注意不要接成固定电阻（把电路两端分别接到A、B）或接成短路（把电路两端分别接到C、D）．　　(4)实验时谨防损伤电阻丝绝缘层，以免造成匝间短路．二、滑动变阻器问题的考法考法一：考查滑动变阻器使用滑动变阻器的使用方法记住三点：（1）滑动变阻器要与被控制的用电器串联接入电路中。（2）滑动变阻器连入电路中时，取一上一下两个接线柱。（3）在闭合开关之前，滑动变阻器的阻值调到最大值。【例题1】将四个滑动变阻器如图所示接入电路中，分别说出各图中滑片P向左滑动时，连入电路电阻变小的是（   ） 考法二：考查滑动变阻器的工作原理通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。具有分压限流的作用。【例题2】学生实验中常用的滑动变阻器是通过改变哪种因素来改变电阻的大小的（　）A.改变滑动变阻器电阻线的长度    B.改变滑动变阻器电阻线的横截面积C.改变滑动变阻器电阻线的材料    D.改变滑动变阻器电阻线绕成的管的横截面积考法三：考查滑动变阻器作用滑动变阻器接入电路的作用就是通过改变它接入电路的电阻改变电路中的电流，可以起到保护电路元件的作用。【例题3】如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值　　（填“越大”或“越小”），油箱内油量　　（填“越多”或“越少”）．
