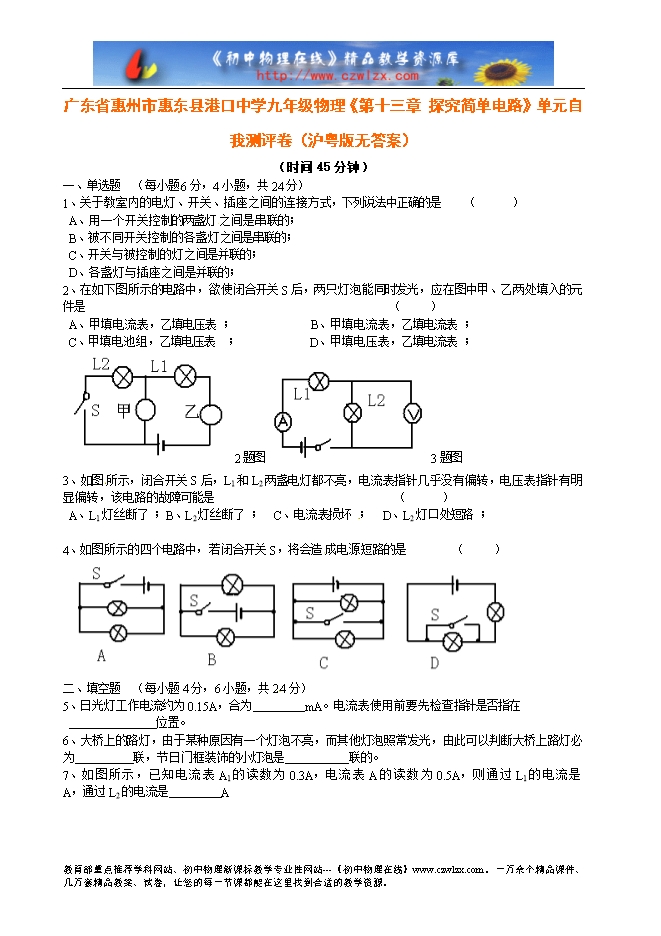

【内容简介】一、单选题 （每小题 6分，4小题，共24分） 1、关于教室内的电灯、开关、插座之间的连接方式，下列说法中正确的是 （ ） A、用一个开关控制的两盏灯 之间是串联的； B、被不同开关控制的各盏灯之间是串联的； C、开关与被控制的灯之间是并联的； D、各盏灯与插座之间是并联的； 2、在如下图所示的电路中，欲使闭合开关S后，两只灯泡能同时发光，应在图中甲、乙两处填入的元件是 （ ） A、甲填电流表，乙填电压表 ； B、甲填电流表，乙填电流表 ； C、甲填电池组，乙填电压表 ； D、甲填电压表，乙填电流表 ； 2题图 3题图 3、如图 所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针有明显偏转，该电路的故障可能是 （ ） A、L1灯丝断了 ；B、L2灯丝断了 ； C、电流表损坏 ； D、L2灯口处短路 ； 4、如图所示的四个电路中，若闭合开关S，将会造 成电源短路的是 （ ） 二、填空题 （每小题4分，6小题，共2 4分） 5、日光灯工作电流约为0.15A，合为 mA。电流表使用前要先检查指针是否指在 位置。 6、大桥上的路灯，由于某种原因有一个灯泡不亮，而其他灯泡照常发光，由此可以判断大桥上路灯必为 联，节日门框装饰的小灯泡是 联的。 ........ 下载word文档附件
