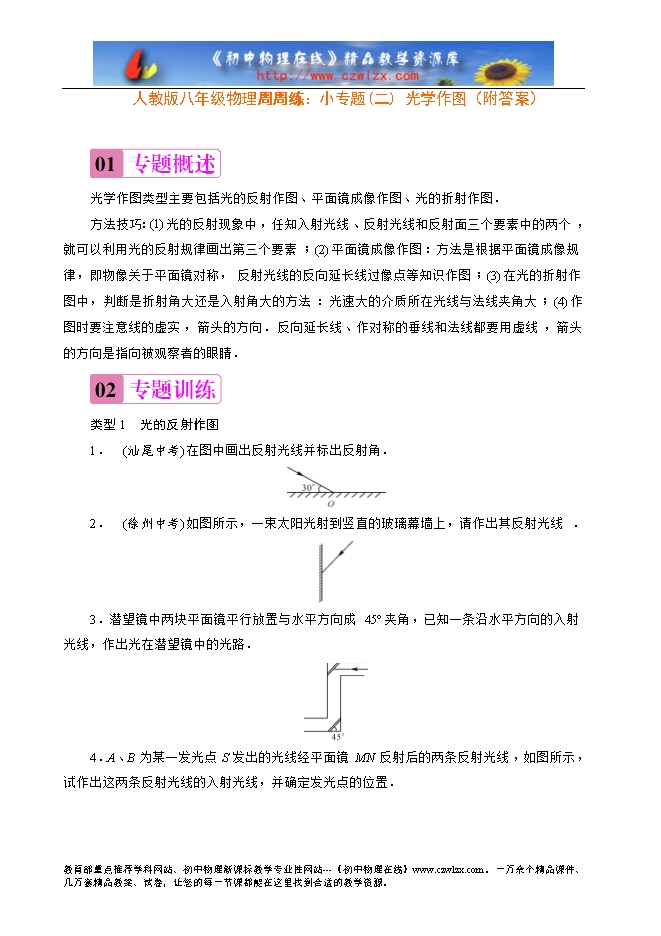

人教版八年级物理周周练:小专题(二) 光学作图(附答案)
【内容简介】
一、专题概述:
光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.
方法技巧:(1)光的反射现象中,任知入射光线、反射光线和反射面三个要素中的两个,就可以利用光的反射规律画出第三个要素;(2)平面镜成像作图:方法是根据平面镜成像规律,即物像关于平面镜对称,反射光线的反向延长线过像点等知识作图;(3)在光的折射作图中,判断是折射角大还是入射角大的方法:光速大的介质所在光线与法线夹角大;(4)作图时要注意线的虚实,箭头的方向.反向延长线、作对称的垂线和法线都要用虚线,箭头的方向是指向被观察者的眼睛.
类型1 光的反射作图
1. (汕尾中考)在图中画出反射光线并标出反射角.
2. (徐州中考)如图所示,一束太阳光射到竖直的玻璃幕墙上,请作出其反射光线.
3.潜望镜中两块平面镜平行放置与水平方向成45°夹角,已知一条沿水平方向的入射光线,作出光在潜望镜中的光路.
4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线,如图所示,试作出这两条反射光线的入射光线,并确定发光点的位置.
......
?
