2020年四川达州中考物理二轮题型突破课件:读图与作图题02.类型二 光学作图

ID:129590 2020年04月02日 资料纠错 有奖上传 收藏

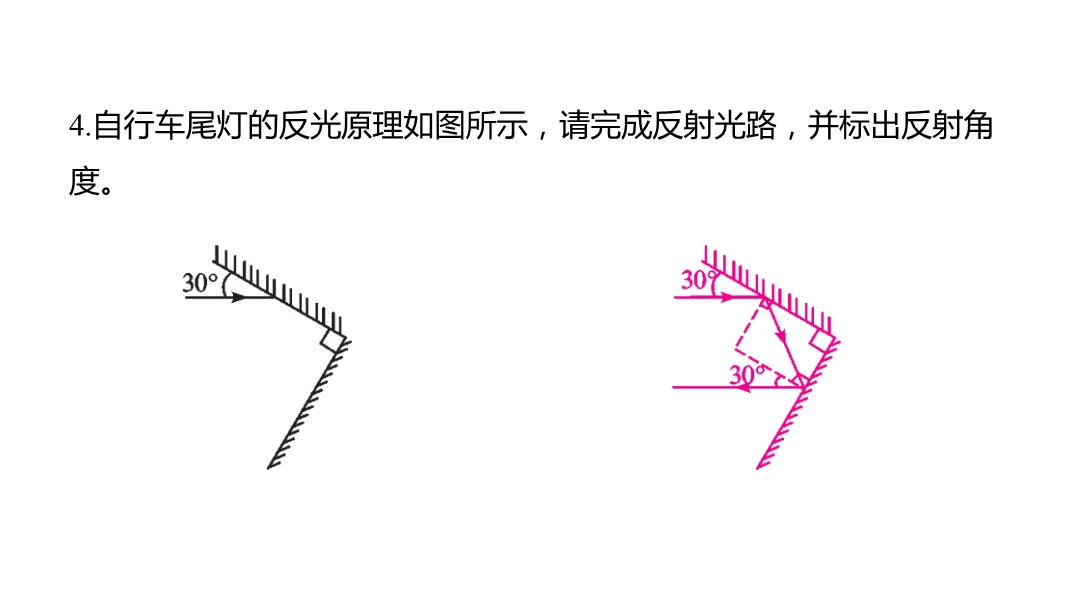

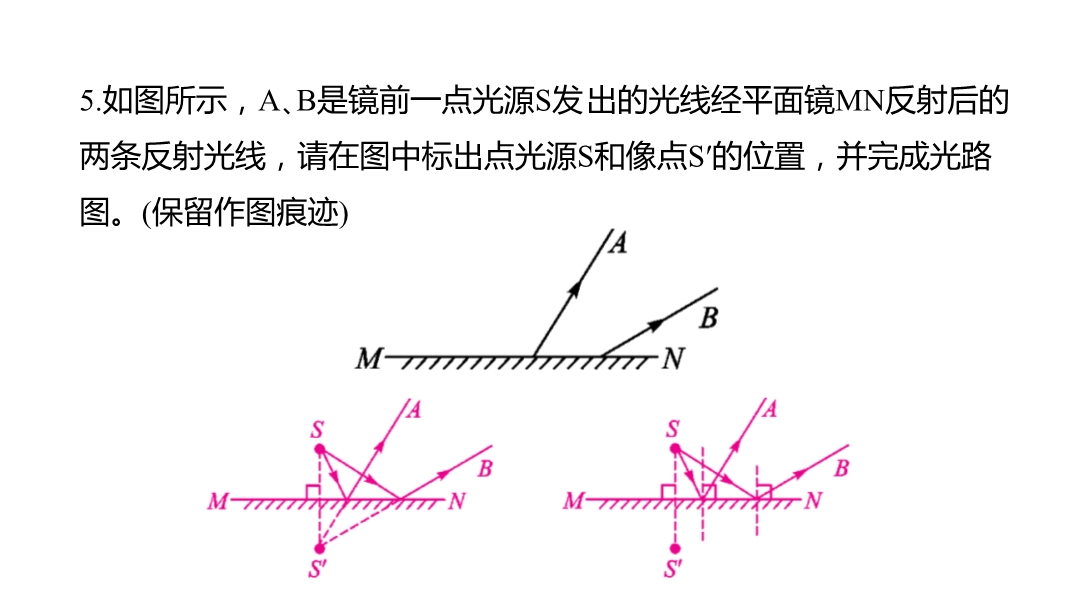

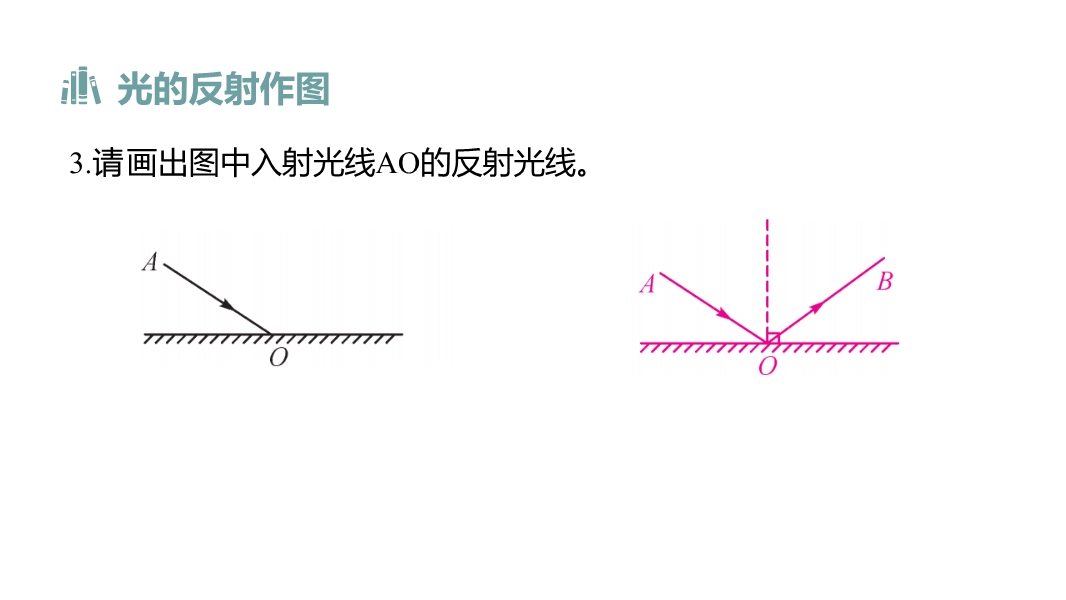

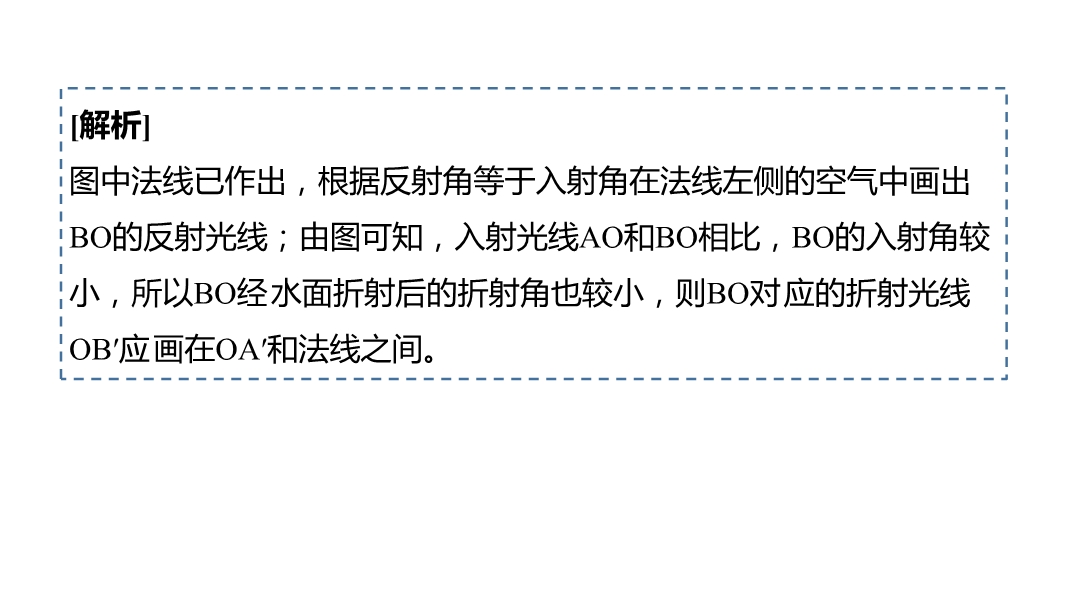

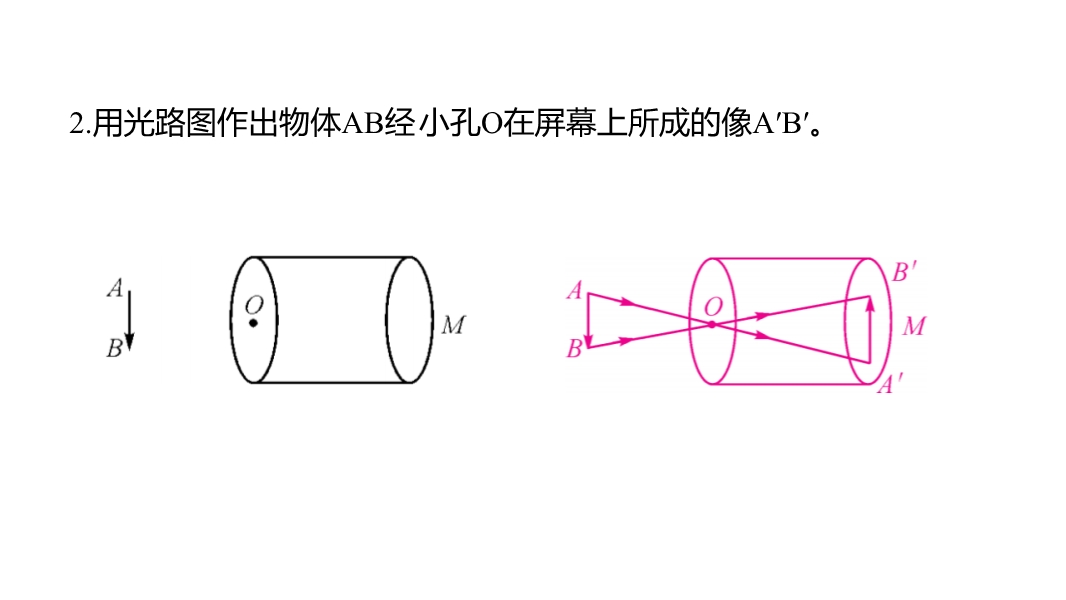

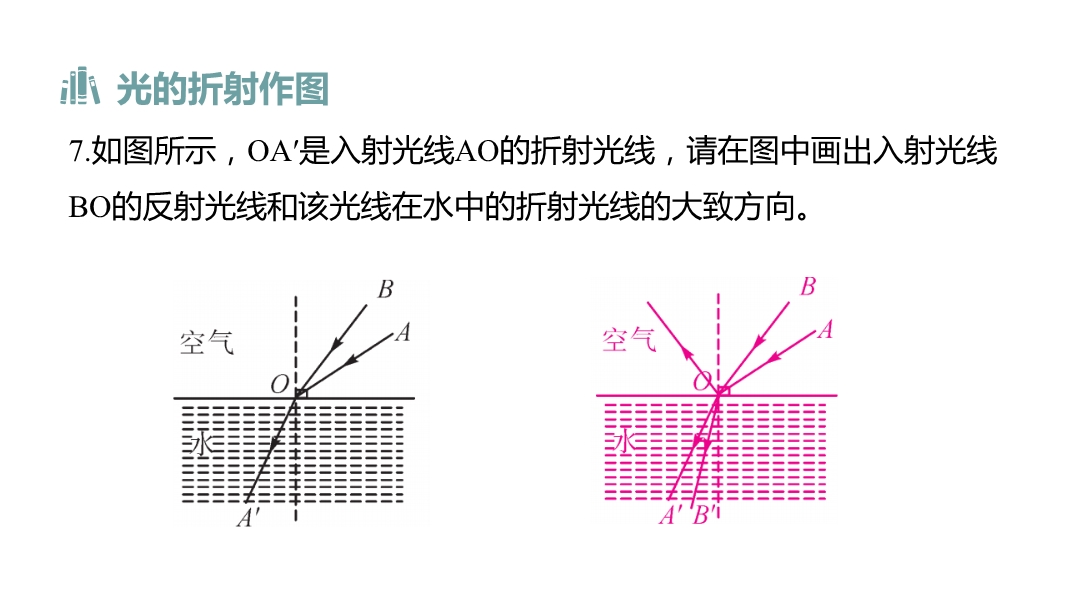

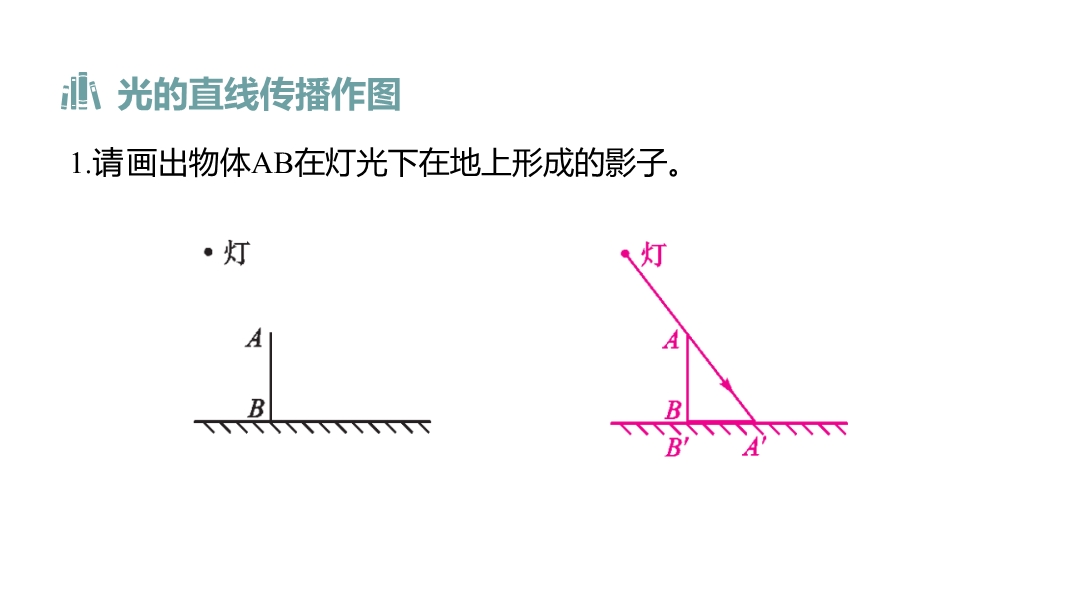

【内容简介】光的直线传播作图1.请画出物体AB在灯光下在地上形成的影子。2.用光路图作出物体AB经小孔O在屏幕上所成的像A′B′。3.请画出图中入射光线AO的反射光线。4.自行车尾灯的反光原理如图所示,请完成反射光路,并标出反射角度。5.如图所示,A、B是镜前一点光源S发出的光线经平面镜MN反射后的两条反射光线,请在图中标出点光源S和像点S′的位置,并完成光路图。(保留作图痕迹)7.如图所示,OA′是入射光线AO的折射光线,请在图中画出入射光线BO的反射光线和该光线在水中的折射光线的大致方向。图中法线已作出,根据反射角等于入射角在法线左侧的空气中画出BO的反射光线;由图可知,入射光线AO和BO相比,BO的入射角较小,所以BO经水面折射后的折射角也较小,则BO对应的折射光线OB′应画在OA′和法线之间。.........

部分内容预览










只能预览部分内容,查看全部内容需要下载哦~
