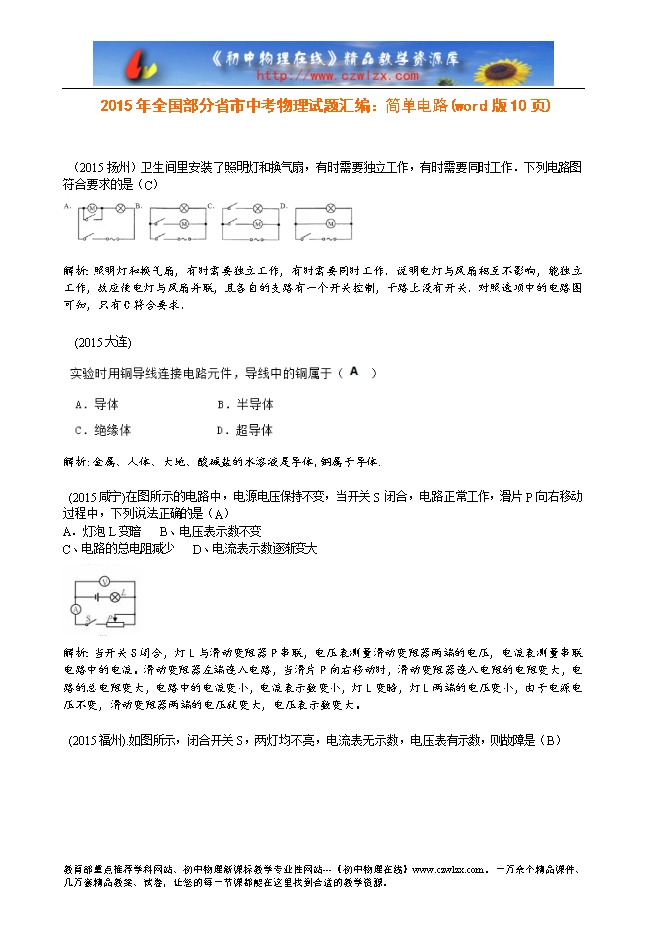

【内容简介】（2015扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（C） 解析：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求． (2015大连) 解析:金属、人体、大地、酸碱盐的水溶液是导体,铜属于导体. (2015咸宁)在图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（A） A．灯泡L变暗 B、电压表示数不变 C、电路的总电阻减少 D、电流表示数逐渐变大 解析：当开关S闭合，灯L与滑动变阻器P串联，电压表测量滑动变阻器两端的电压，电流表测量串联电路中的电流。滑动变阻器左端连入电路，当滑片P向右移动时，滑动变阻器连入电阻的电阻变大，电路的总电阻变大，电路中的电流变小，电流表示数变小，灯L变暗，灯L两端的电压变小，由于电源电压不变，滑动变阻器两端的电压就变大，电压表示数变大。 (2015福州).如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（B） ........ ?
