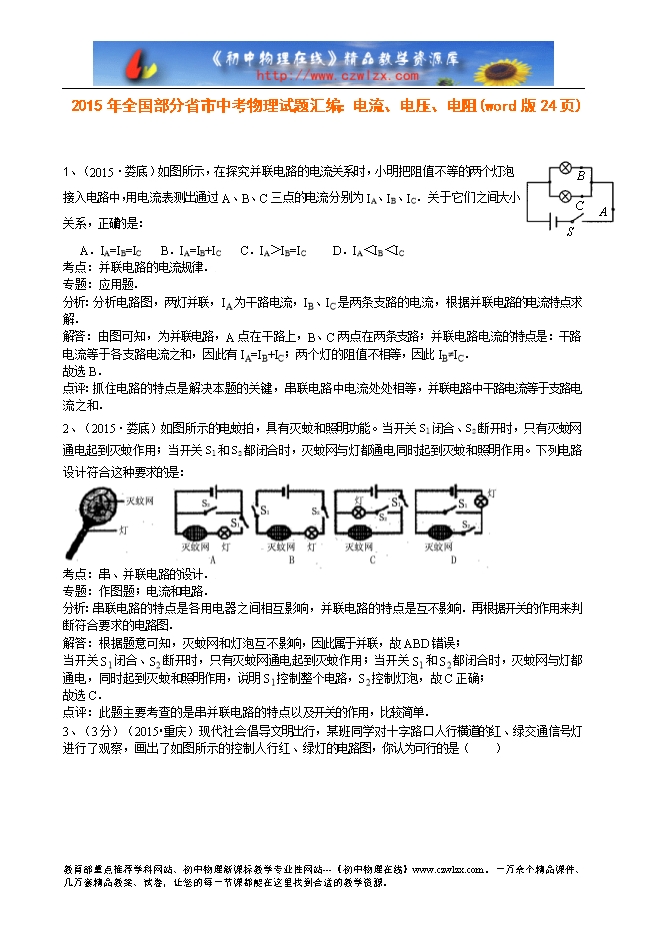

【内容简介】1、（2015?娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC．关于它们之间大小关系，正确的是： A．IA=IB=IC B．IA=IB+IC C．IA＞IB=IC D．IA＜IB＜IC 考点：并联电路的电流规律．. 专题：应用题． 分析：分析电路图，两灯并联，IA为干路电流，IB、IC是两条支路的电流，根据并联电路的电流特点求解． 解答：由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有IA=IB+IC；两个灯的阻值不相等，因此IB≠IC． 故选B． 点评：抓住电路的特点是解决本题的关键，串联电路中电流处处相等，并联电路中干路电流等于支路电流之和． 2、（2015?娄底）如图所示的电蚊拍，具有灭蚊和照明功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是： 考点：串、并联电路的设计．. 专题：作图题；电流和电路． 分析：串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响．再根据开关的作用来判断符合要求的电路图． 解答：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故ABD错误； 当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故C正确； 故选C． 点评：此题主要考查的是串并联电路的特点以及开关的作用，比较简单． ........ 下载word文档附件
