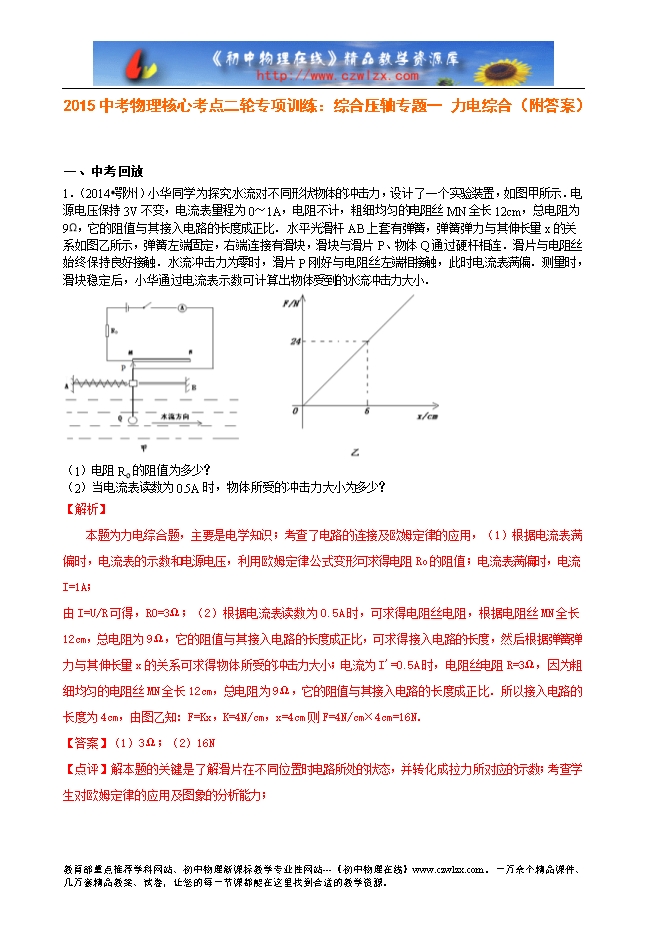

【内容简介】 一、中考回放 1．（2014?鄂州）小华同学为探究水流对不同形状物体的冲击力，设计了一个实验装置，如图甲所示．电源电压保持3V不变，电流表量程为0～1A，电阻不计，粗细均匀的电阻丝MN全长12cm，总电阻为9Ω，它的阻值与其接入电路的长度成正比．水平光滑杆AB上套有弹簧，弹簧弹力与其伸长量x的关系如图乙所示，弹簧左端固定，右端连接有滑块，滑块与滑片P、物体Q通过硬杆相连．滑片与电阻丝始终保持良好接触．水流冲击力为零时，滑片P刚好与电阻丝左端相接触，此时电流表满偏．测量时，滑块稳定后，小华通过电流表示数可计算出物体受到的水流冲击力大小． （1）电阻Ro的阻值为多少？ （2）当电流表读数为0.5A时，物体所受的冲击力大小为多少？ 【解析】 本题为力电综合题，主要是电学知识；考查了电路的连接及欧姆定律的应用，（1）根据电流表满偏时，电流表的示数和电源电压，利用欧姆定律公式变形可求得电阻Ro的阻值；电流表满偏时，电流I=1A； 由I=U/R可得，R0=3Ω；（2）根据电流表读数为0.5A时，可求得电阻丝电阻，根据电阻丝MN全长12cm，总电阻为9Ω，它的阻值与其接入电路的长度成正比，可求得接入电路的长度，然后根据弹簧弹力与其伸长量x的关系可求得物体所受的冲击力大小；电流为I'=0.5A时，电阻丝电阻R=3Ω，因为粗细均匀的电阻丝MN全长12cm，总电阻为9Ω，它的阻值与其接入电路的长度成正比．所以接入电路的长度为4cm，由图乙知：F=Kx，K=4N/cm，x=4cm则F=4N/cm×4cm=16N． 【答案】（1）3Ω；（2）16N 【点评】解本题的关键是了解滑片在不同位置时电路所处的状态，并转化成拉力所对应的示数；考查学生对欧姆定律的应用及图象的分析能力； ........ ?
