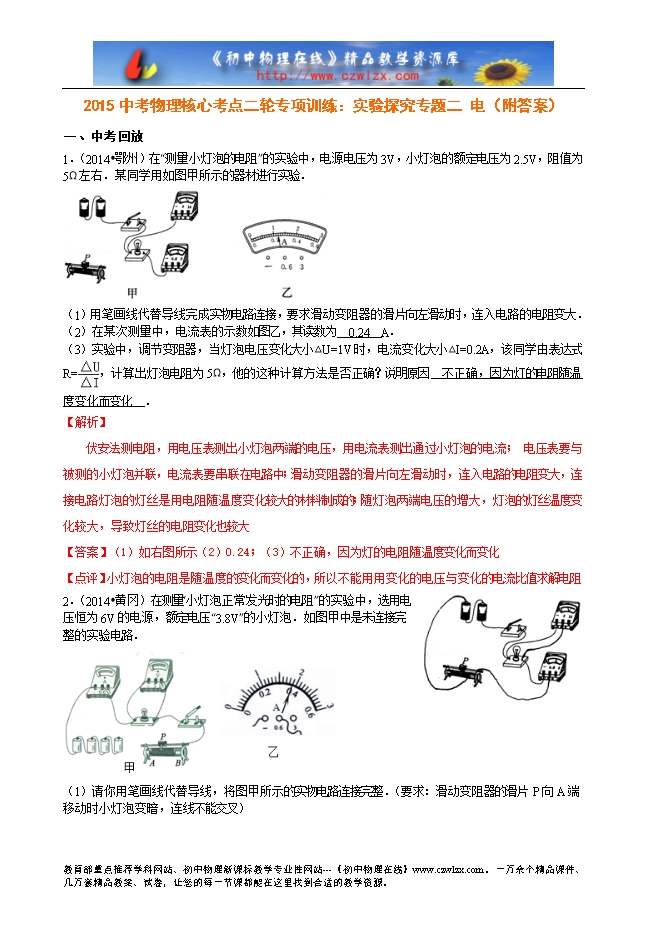

2015中考物理核心考点二轮专项训练:实验探究专题二 电(附答案)
【内容简介】
一、中考回放
1.(2014?鄂州)在“测量小灯泡的电阻”的实验中,电源电压为3V,小灯泡的额定电压为2.5V,阻值为5Ω左右.某同学用如图甲所示的器材进行实验.
(1)用笔画线代替导线完成实物电路连接,要求滑动变阻器的滑片向左滑动时,连入电路的电阻变大.
(2)在某次测量中,电流表的示数如图乙,其读数为 0.24 A.
(3)实验中,调节变阻器,当灯泡电压变化大小△U=1V时,电流变化大小△I=0.2A,该同学由表达式R= ,计算出灯泡电阻为5Ω,他的这种计算方法是否正确?说明原因 不正确,因为灯的电阻随温度变化而变化 .
【解析】
伏安法测电阻,用电压表测出小灯泡两端的电压,用电流表测出通过小灯泡的电流; 电压表要与被测的小灯泡并联,电流表要串联在电路中;滑动变阻器的滑片向左滑动时,连入电路的电阻变大,连接电路灯泡的灯丝是用电阻随温度变化较大的材料制成的;随灯泡两端电压的增大,灯泡的灯丝温度变化较大,导致灯丝的电阻变化也较大
【答案】(1)如右图所示(2)0.24;(3)不正确,因为灯的电阻随温度变化而变化
【点评】小灯泡的电阻是随温度的变化而变化的,所以不能用用变化的电压与变化的电流比值求解电阻
2.(2014?黄冈)在测量“小灯泡正常发光时的电阻”的实验中,选用电压恒为6V的电源,额定电压“3.8V”的小灯泡.如图甲中是未连接完整的实验电路.
(1)请你用笔画线代替导线,将图甲所示的实物电路连接完整.(要求:滑动变阻器的滑片P向A端移动时小灯泡变暗,连线不能交叉)
........
?
