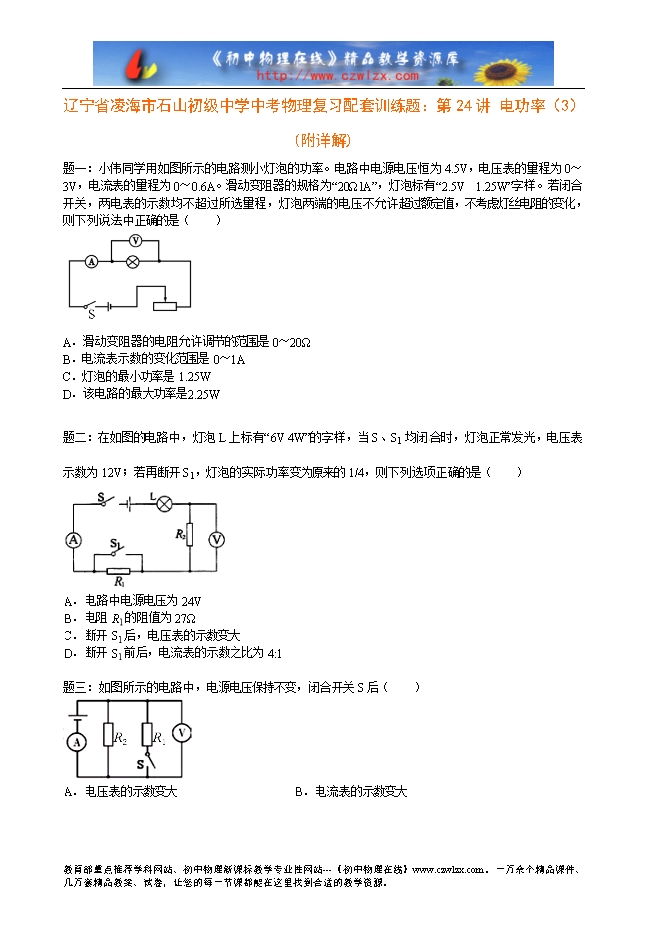

【内容简介】题一：小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（ ） A．滑动变阻器的电阻允许调节的范围是0～20Ω B．电流表示数的变化范围是0～1A C．灯泡的最小功率是1.25W D．该电路的最大功率是2.25W 题二：在如图的电路中，灯泡L上标有“ 6V 4W”的字样，当S、S1均闭 合时，灯泡正常发光，电压表示 数为12V；若再断开S1，灯泡的实际功率变为原来的1/4，则下列选项正确的是（　　） 　 A． 电路中电源电压为24V 　 B． 电阻R1的阻值为27Ω 　 C． 断开S1后，电压表的示数变大 　 D． 断开S1前后，电流表的示数之比为4:1 题三：如图所示的电路中，电源电压保持不变，闭合开关S后（　　） ........ ?
