辽宁省凌海市石山初级中学中考物理复习配套训练题:第23讲 电功率(2)(附详解)

ID:26066 2015年04月24日 资料纠错 有奖上传 收藏

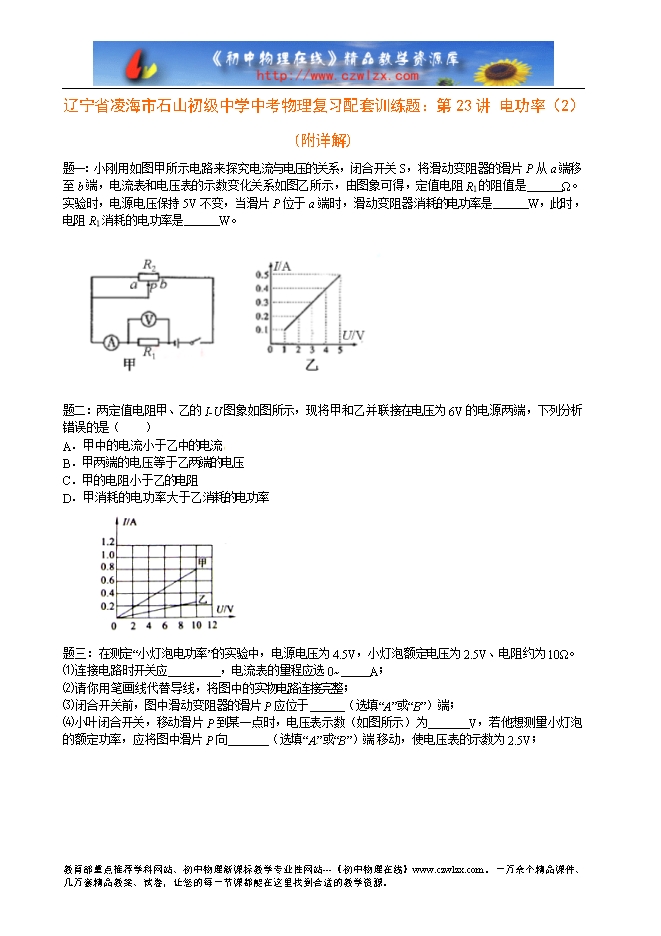

【内容简介】题一:小刚用如图甲所示电路来探究电流与电压的关系,闭合开关S,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图乙所示,由图象可得,定值电阻R1的阻值是 ?。实验时,电源电压保持5V不变,当滑片P位于a端时,滑动变阻器消耗的电功率是 W,此时,电阻R1消耗的电功率是 W。 题二:两定值电阻甲、乙的I-U图象如图所示,现将甲和乙并联接在电压为6V的电源两端,下列分析错误的是( ) A.甲中的电流小于乙中的电流 B.甲两端的电压等于乙两端的电压 C.甲的电阻小于乙的电阻 D.甲消耗的电功率大于乙消耗的电功率 题三:在测定“小灯泡电功率”的实验中,电源电压为4.5V,小灯泡额定电压为2.5V、电阻约为10Ω。 ⑴连接电路时开关应 ,电流表的量程应选0~ A; ⑵请你用笔画线代替导线,将图中的实物电路连接完整; ⑶闭合开关前,图中滑动变阻器的滑片P应位于 (选填“A”或“B”)端; ⑷小叶闭合开关,移动滑片P到某一点时,电压表示数(如图所示)为 V,若他想测量小灯泡的额定功率,应将图中滑片P向   (选填“A ”或“B”)端 移动,使电压表的示数为2.5V; ...... ?
