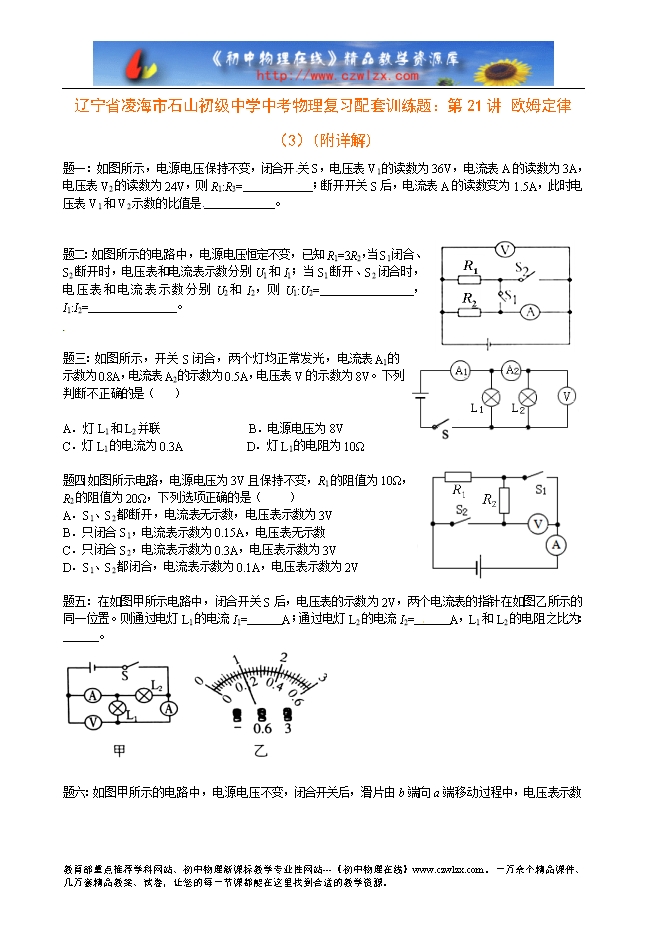

【内容简介】题一：如图所示，电源电压保持不变，闭合开 关S，电压表V1的读数为36V，电流表A的读数为3A，电压表V2的读数为24V，则R1:R3= ；断开开关S后，电流表A的读数变为1.5A，此时电压表V1和V2示数的比值是 。 题二：如图所示的电路中，电源电压恒定不变，已知R1=3R2，当S1闭合、S2断开时，电压表和电流表示数分别U1和I1；当S1断开、S2闭合时，电压表和电流表示数分别U2和I2，则U1:U2= ，I1:I2= 。 题三：如图所示，开关S闭合，两个灯均正常发光，电 流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。下列判断不正确的是（ ） A．灯L1和L2并联 B．电源电压为8V C．灯L1的电流为0.3A D．灯L1的电阻为10Ω 题四：如图所示电路，电源电压为3V且保持不变，R1的阻值为10Ω，R2的阻值为20Ω，下列选项正确的是（　 　） A．S1、S2都断开，电流表无示数，电压表示数为3V B．只闭合S1，电流表示数为0.15A，电压表无示数 C．只闭合S2，电流表示数为0.3A，电压表示数为3V [来源:学&科&网] D．S1、S2都闭合，电流表示数为0.1A，电压表示数为2V 题五：在如图甲所示电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针在如图乙所示的同一位置。则通过电灯L1的电流I1= A；通过电灯L2的电流I2= A，L1和L2的电阻之比为： 。 ....... ?
