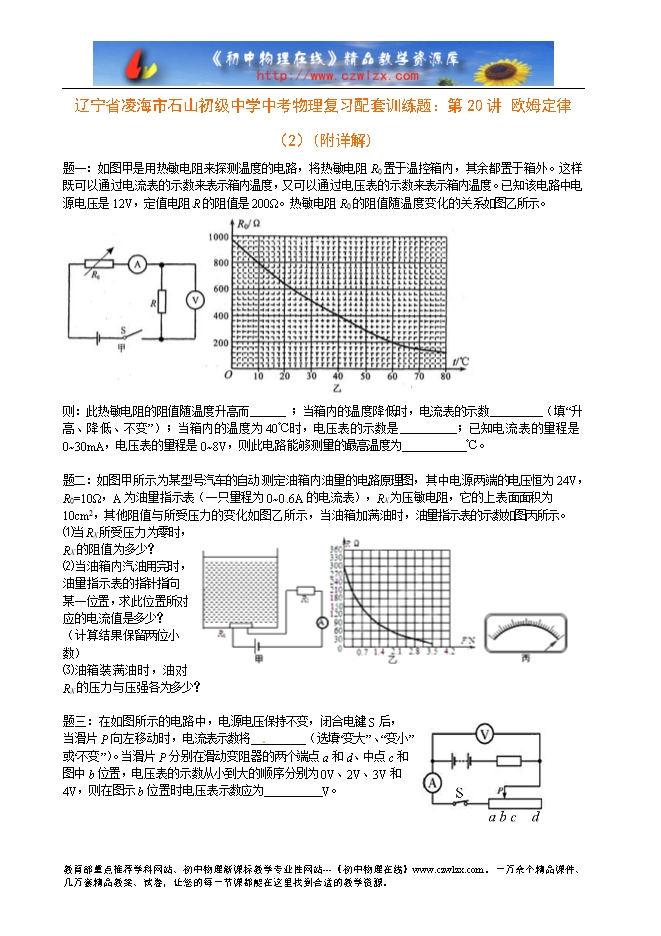

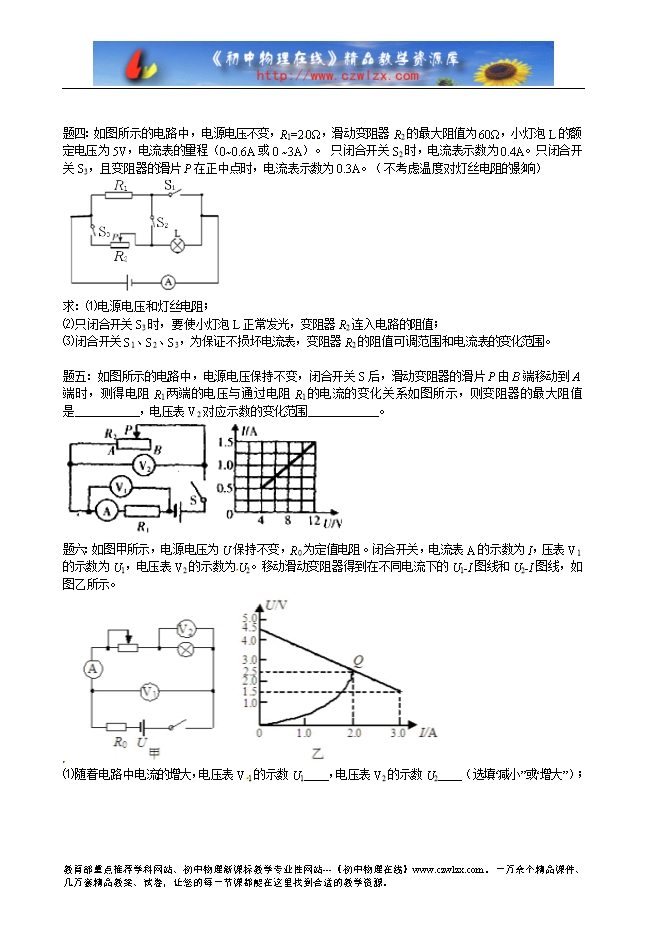

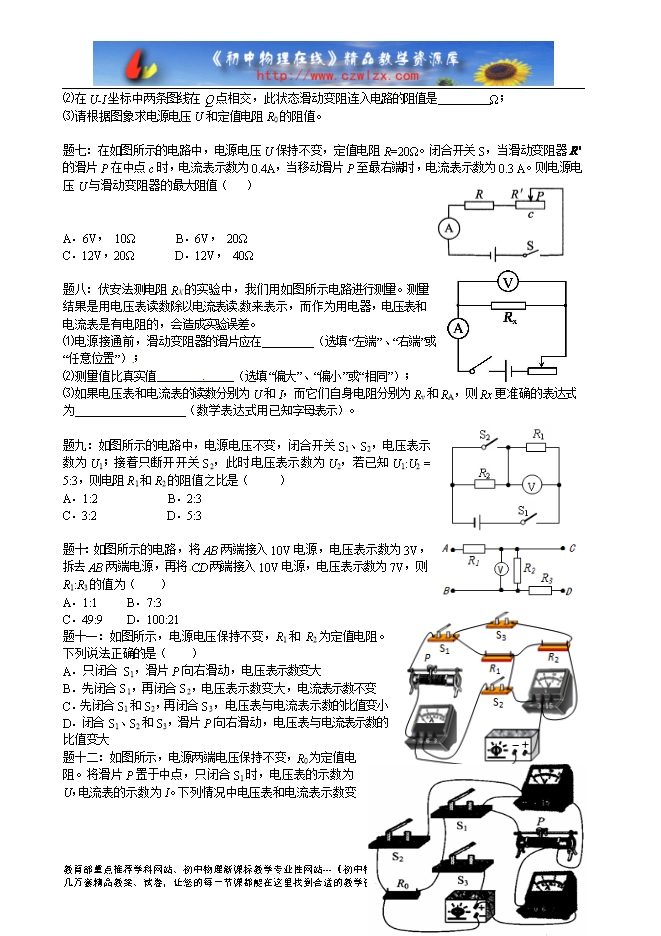

【内容简介】题一：如图甲是用热敏电阻来探测温度的电路，将热敏电阻R0置于温控箱内，其余都置于箱外。这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度。已知该电路中电源电压是12V，定值电阻 R的阻值是200Ω。热敏电阻R0的阻值随温度变化的关系如图乙所示。 则：此热敏电阻的阻值随温度升高而 ；当箱内的温度降低时，电流表的示数 （填“升高、降低、不变”）；当箱内的温度为40℃时，电压表的示数是 ；已知电流 表的量程是0~30mA，电压表的量程是0~8V，则此电路能够测量的最高温度为 ℃。 题二：如图甲所示为某型号汽车的自动 测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0~0 .6A的电流表），RX为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如图乙所示，当油箱加满油时，油量指示表的示数如图丙所示。 ⑴当RX所受压力为零时，RX的阻值为多少？ ⑵当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数） ⑶油箱装满油时，油对RX的压力与压强各为多少？ 题三：在如图所示的电路中，电源电压保持不变，闭合电键S后，当滑片P向左移动时，电流表示数将 （选填“变大”、“变小”或“不变”）。当滑片P分别在滑动变阻器的两个端点a和d、中点c和图中b位置，电压表的示数从小到大的顺序分别为0V、2V、3V和4V，则在图示b位置时电压表示数应为 V。 ....... 下载word文档附件
