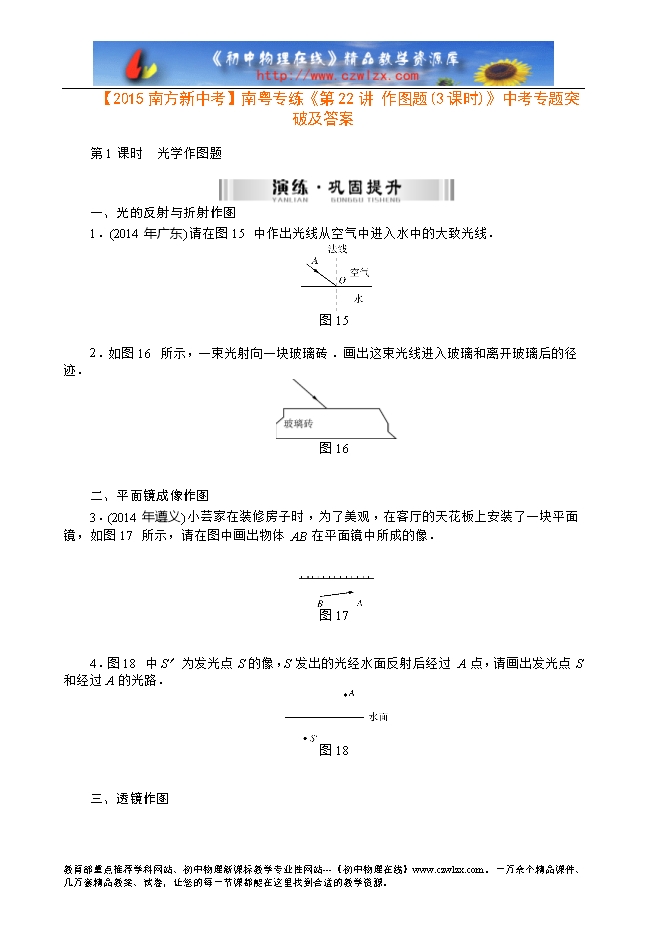

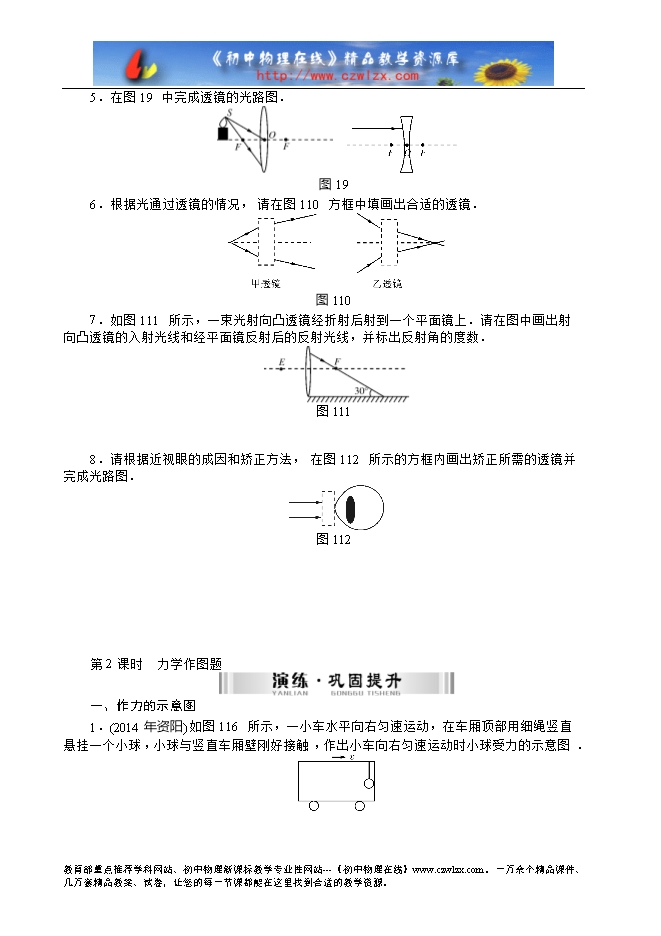

【内容简介】 第1课时　光学作图题 一、光的反射与折射作图 1．(2014年广东)请在图1-5中作出光线从空气中进入水中的大致光线． 图1-5 2．如图1-6所示，一束光射向一块玻璃砖．画出这束光线进入玻璃和离开玻璃后的径迹． 图1-6 二、平面镜成像作图 3．(2014年遵义)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图1-7所示，请在图中画出物体AB在平面镜中所成的像． 图1-7 4．图1-8中S′为发光点S的像，S发出的光经水面反射后经过A点，请画出发光点S和经过A的光路． 图1-8 三、透镜作图 5．在图1-9中完成透镜的光路图． 　 图1-9 6．根据光通过透镜的情况，请在图1-10方框中填画出合适的透镜． .......... 下载word文档附件
