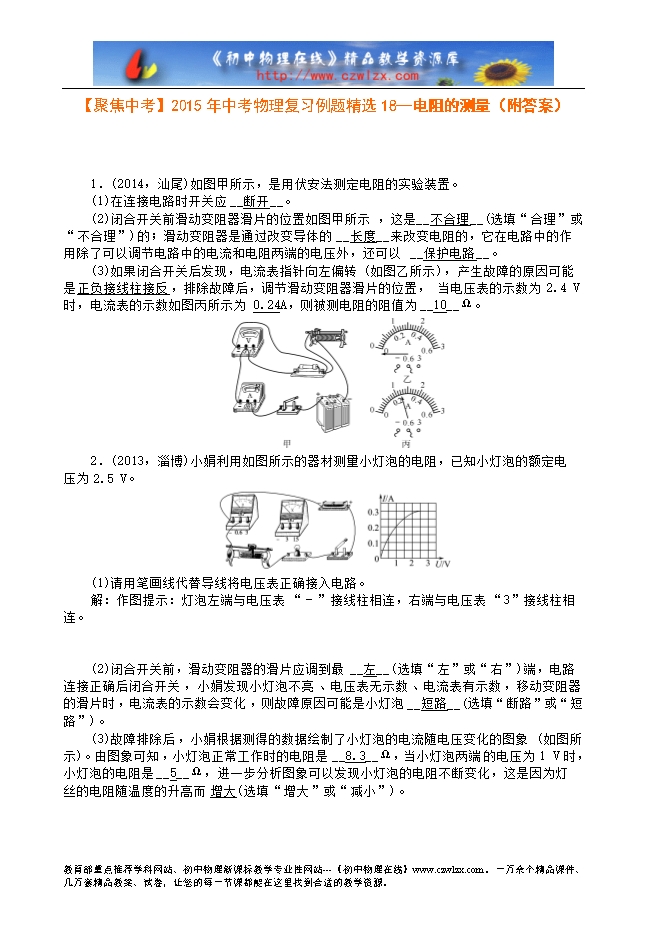

【内容简介】1．(2014，汕尾)如图甲所示，是用伏安法测定电阻的实验装置。 (1)在连接电路时开关应__断开__。 (2)闭合开关前滑动变阻器滑片的位置如图甲所示，这是__不合理__(选填“合理”或“不合理”)的；滑动变阻器是通过改变导体的__长度__来改变电阻的，它在电路中的作用除了可以调节电路中的电流和电阻两端的电压外，还可以__保护电路__。 (3)如果闭合开关后发现，电流表指针向左偏转(如图乙所示)，产生故障的原因可能是正负接线柱接反，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4 V时，电流表的示数如图丙所示为0.24A，则被测电阻的阻值为__10__Ω。 2．(2013，淄博)小娟利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5 V。 (1)请用笔画线代替导线将电压表正确接入电路。 解：作图提示：灯泡左端与电压表“－”接线柱相连，右端与电压表“3”接线柱相连。 (2)闭合开关前，滑动变阻器的滑片应调到最__左__(选填“左”或“右”)端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡__短路__(选填“断路”或“短路”)。 ........ 下载word文档附件
