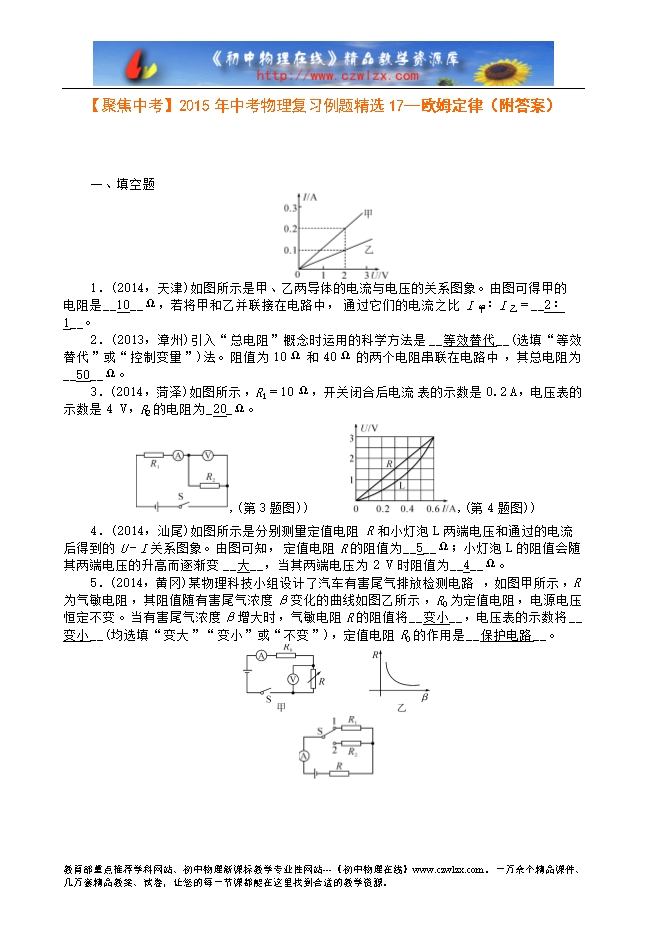

【内容简介】 一、填空题 1．(2014，天津)如图所示是甲、乙两导体的电流与电压的关系图象。由图可得甲的电阻是__10__Ω，若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝__2∶1__。 2．(2013，漳州)引入“总电阻”概念时运用的科学方法是__等效替代__(选填“等效替代”或“控制变量”)法。阻值为10 Ω和40 Ω的两个电阻串联在电路中，其总电阻为__50__Ω。 3．(2014，菏泽)如图所示，R1＝10 Ω，开关闭合后电流表的示数是0.2 A，电压表的示数是4 V，R2的电阻为_20_Ω。 ,(第3题图))　　　 ,(第4题图)) 4．(2014，汕尾)如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U－I关系图象。由图可知，定值电阻R的阻值为__5__Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变__大__，当其两端电压为2 V时阻值为__4__Ω。 5．(2014，黄冈)某物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度β增大时，气敏电阻R的阻值将__变小__，电压表的示数将__变小__(均选填“变大”“变小”或“不变”)，定值电阻R0的作用是__保护电路__。 ......... ?
