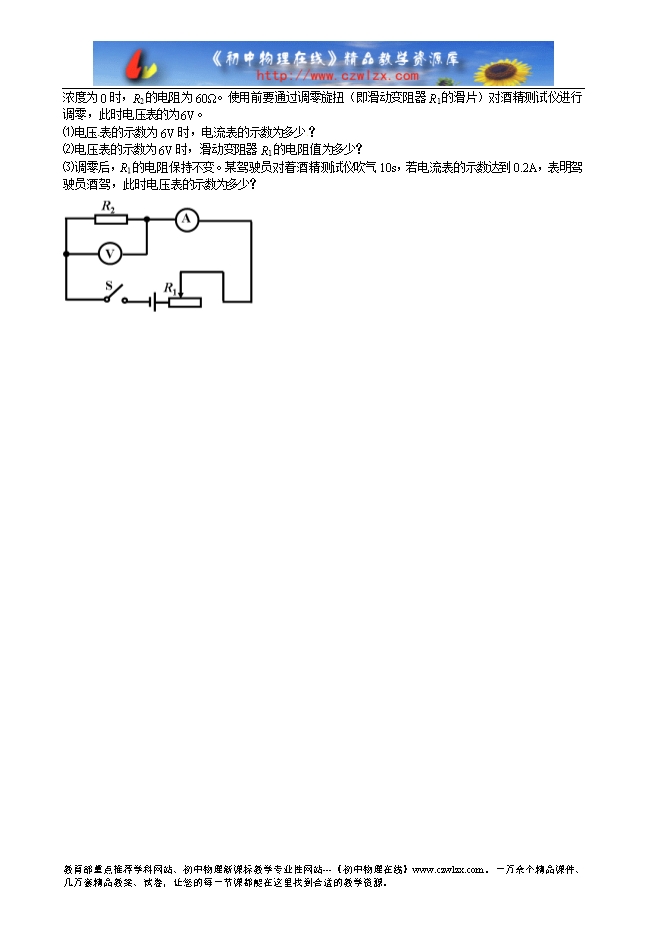

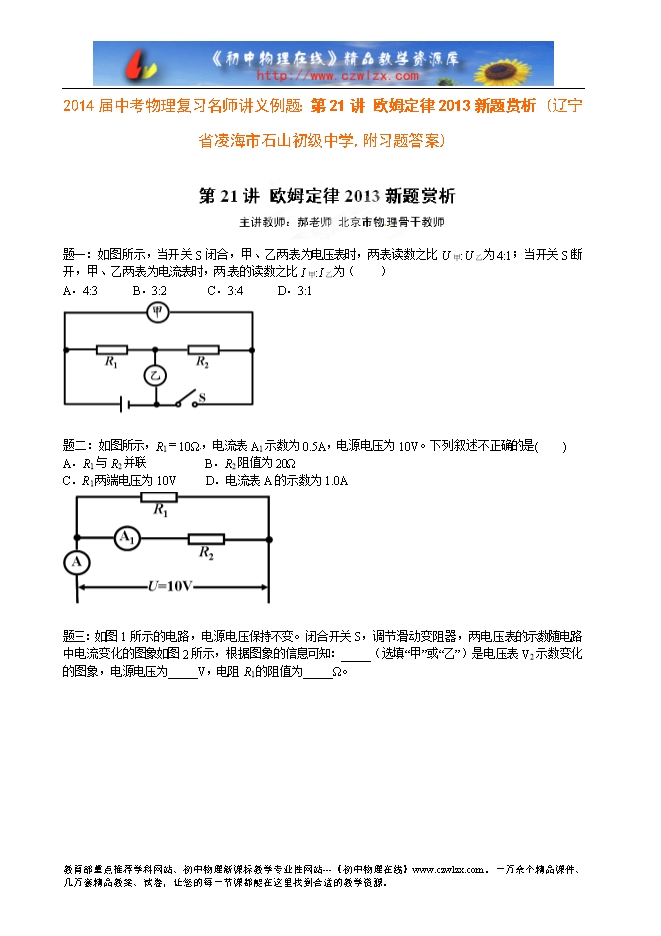

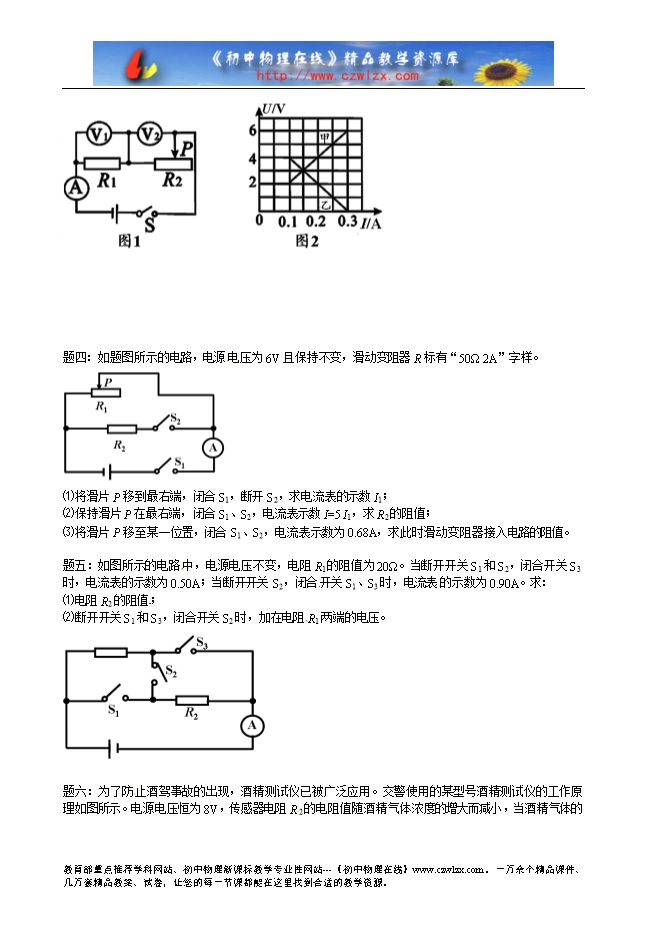

【内容简介】题一：如图所示，当开 关S闭合，甲、乙两表为电压表时，两表读数之比U甲:U乙为4:1；当开关S断开，甲、乙两表为电流表时，两 表的读数之比I甲:I乙为（ ） A．4:3 B．3:2 C．3:4 D．3:1 题二：如图所示，R1＝10Ω ，电流表A1示数为0.5A，电源电压为10V。下列叙述不正确的是( ) A．R1与R2并联 B．R2阻值为20Ω C．R1两端电压为10V D．电流表A的示数为1.0A 题三：如图1所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图2所示，根据图象的信息可知：_____（选填“甲”或“乙”）是电压表V2示数变化的图象，电源电压为_____V，电阻R1的阻值为_____Ω。 题四：如题图所示的电路，电源 电压为6V且保持不变，滑动变阻器R标有“50Ω 2A”字样。 ⑴将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1； ⑵保持滑片P在最右端，闭合S1、S2，电流表示数I=5 I1，求R2的阻值； ⑶将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。 .......... ? ?
