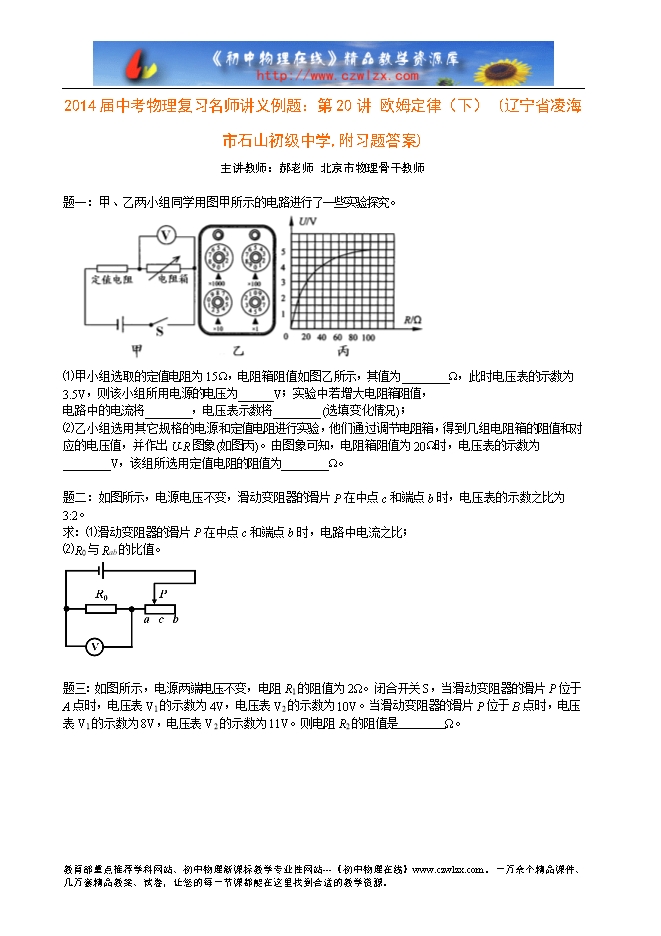

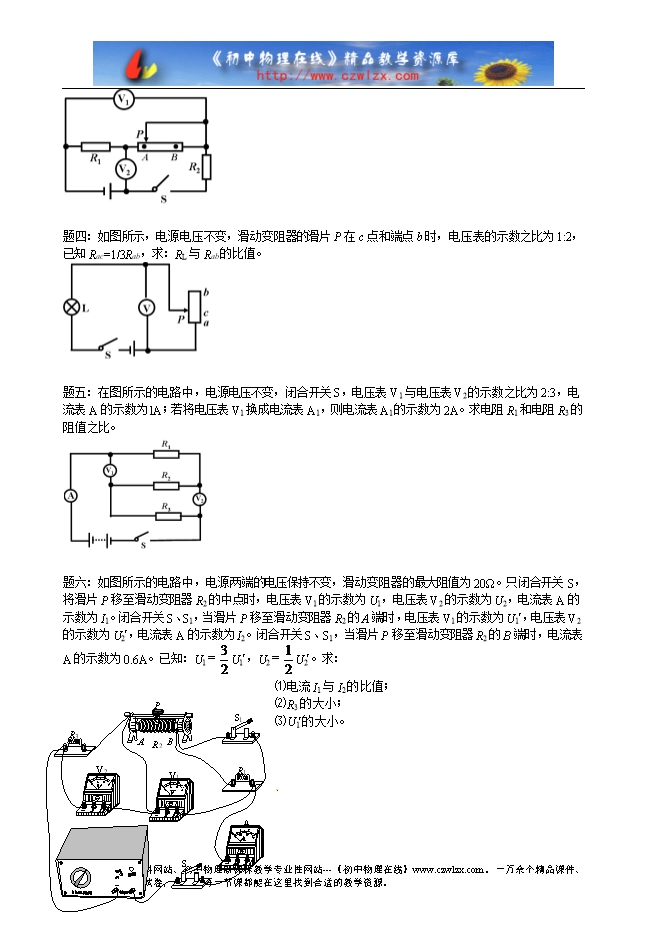

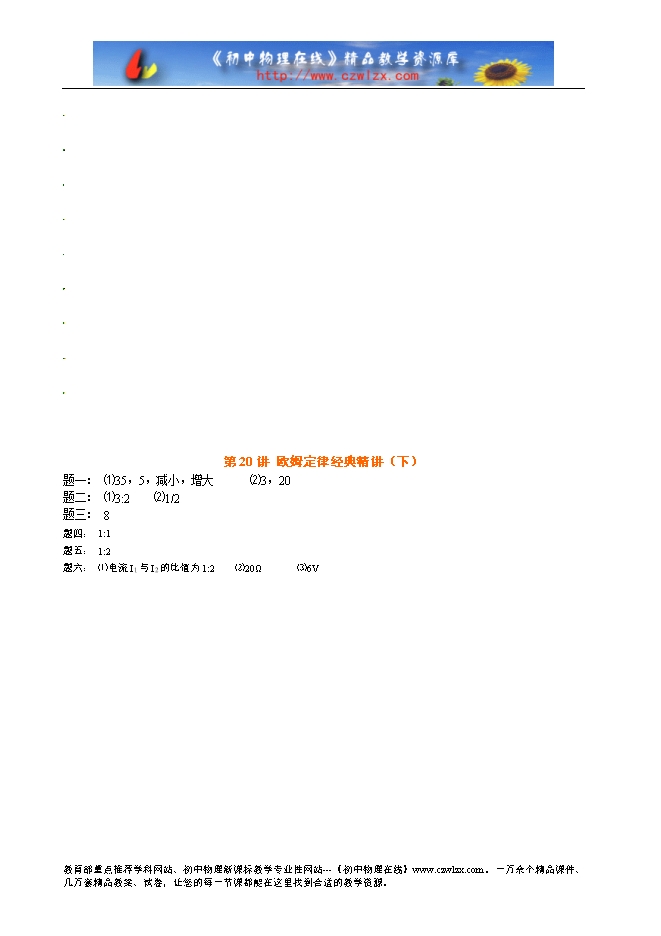

【内容简介】题一：甲、乙两小组同学用图甲所示的电路进行了一些实验探究。 ⑴甲小组选取的定值电阻为15?，电阻箱阻值如图乙所示，其值为________?，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值， 电路中的电流将________，电压表示数将________ (选填变化情况)； ⑵乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U-R图象(如图丙)。由图象可知，电阻箱阻值为20?时，电压表的示数为________V，该组所选用定值电阻的阻值为________?。 题二：如图所示，电源电压不变，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3:2。 求：⑴滑动变阻器的滑片P在中点c和端点b时，电路中电流之比； ⑵R0与Rab的比值。 题三：如图所示，电源两端电压不变，电阻R1的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V。当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V。则电阻R2的阻值是 Ω。 ........ ? 下载word文档附件 ?
