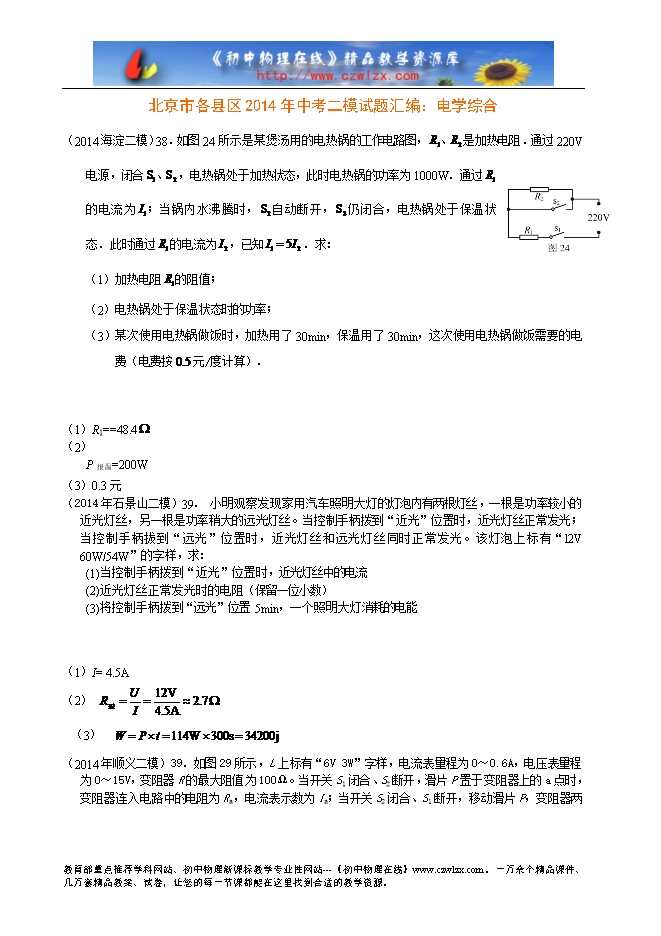

【内容简介】（2014海淀二模）38．如图24所示是某煲汤用的电热锅的工作电路图， 是加热电阻．通过220V电源，闭合 ，电热锅处于加热状态，此时电热锅的功率为1000W．通过 的电流为 ；当锅内水沸腾时， 自动断开， 仍闭合，电热锅处于保温状态．此时通过 的电流为 ，已知 ．求： （1）加热电阻 的阻值； （2）电热锅处于保温状态时的功率； （3）某次使用电热锅做饭时，加热用了30min，保温用了30min，这次使用电热锅做饭需要的电费（电费按 元/度计算）． （1）R1==48.4 （2） P报温=200W （3）0.3元 （2014年石景山二模）39． 小明观察发现家用汽车照明大灯的灯泡内有两根灯丝，一根是功率较小的近光灯丝，另一根是功率稍大的远光灯丝。当控制手柄拨到“近光”位置时，近光灯丝正常发光；当控制手柄拔到“远光”位置时，近光灯丝和远光灯丝同时正常发光。该灯泡上标有“l2V 60W/54W”的字样，求： (1)当控制手柄拨到“近光”位置时，近光灯丝中的电流 (2)近光灯丝正常发光时的电阻（保留一位小数） (3)将控制手柄拨到“远光”位置5min，一个照明大灯消耗的电能 （1）I= 4.5A （2） （3） （2014年顺义二模）39．如图29所示，L上标有“6V 3W”字样，电流表量程为0～0.6A，电压表量程为0～15V，变阻器R的最大阻值为100Ω。当开关S1闭合、S2断开，滑片P置于变阻器上的a点时，变阻器连入电路中的电阻为Ra，电流表示数为Ia；当开关S2闭合、S1断开，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图30所示，当滑片置于b点时，电压表示数Ub=8V，电流表示数为Ib。已知Ra∶R0=12∶5，Ia∶Ib=3∶5。（变阻器上的 a、b两点均未标出，灯丝电阻不随温度变化）求： （1）定值电阻R0和电源电压； （2）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，当开关S1闭合、S2断开时，变阻器连入电路的最小电阻为多少； ......... ? ? ?
