2020年全国各地中考物理真题分类汇编(第1期):专题24 电学综合(原卷版和解析版)

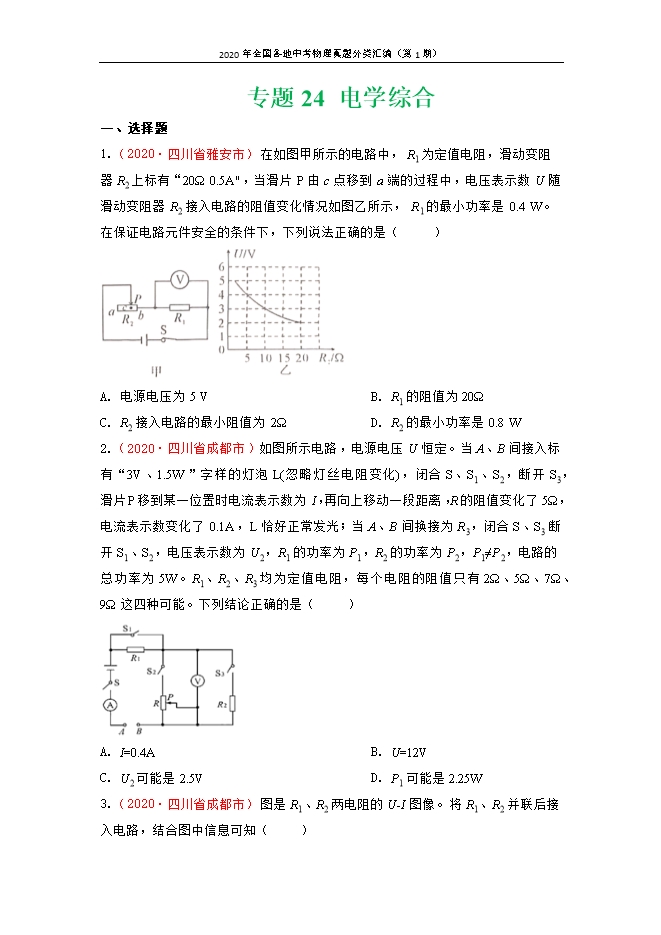

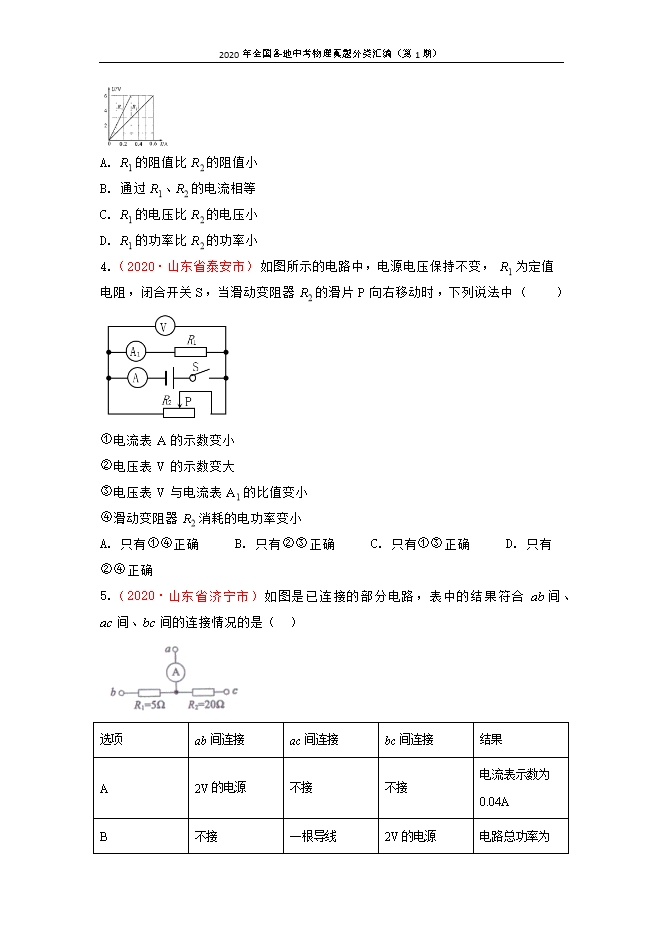

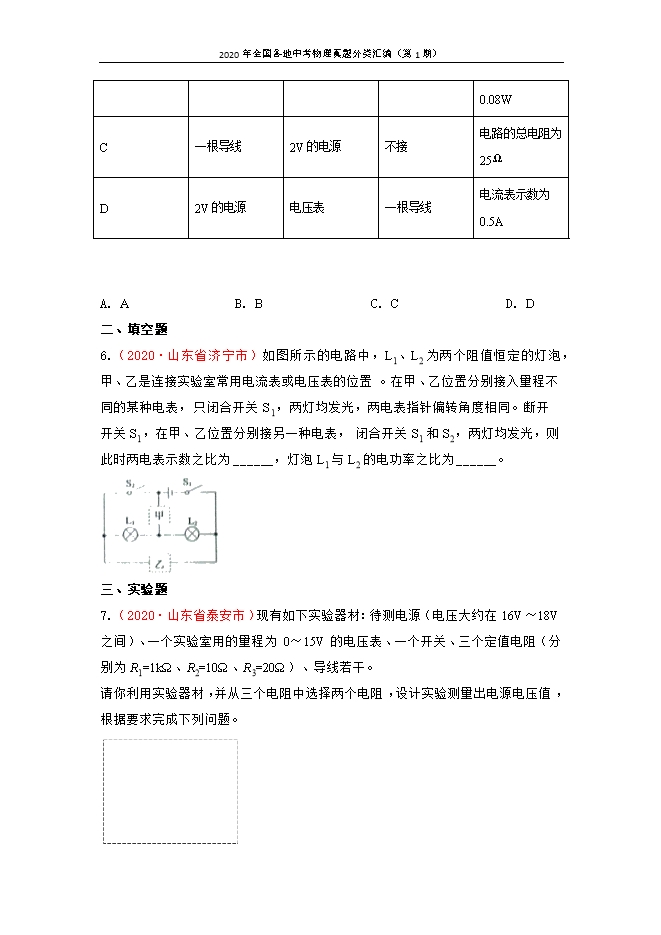

【内容简介】一、选择题1.(2020•四川省雅安市)在如图甲所示的电路中,R1为定值电阻,滑动变阻器R2上标有“20Ω 0.5A",当滑片P由c点移到a端的过程中,电压表示数U随滑动变阻器R2接入电路的阻值变化情况如图乙所示,R1的最小功率是0.4 W。在保证电路元件安全的条件下,下列说法正确的是( ) A. 电源电压为5 VB. R1的阻值为20ΩC. R2接入电路的最小阻值为2ΩD. R2的最小功率是0.8 W【答案】C【解析】【分析】由图甲所示电路图可知,定值电阻R1与滑动变阻器R2串联,电压表测定值电阻R1两端电压;(1)根据P=I2R可知:电路中电流最小时R1的功率最小,所以当R1的功率最小时滑动变阻器连入电路的电阻最大,即在a点,由图乙可知,R2为20Ω时,电压表的示数为2V,根据P=UI求出此时电路的电流,然后根据欧姆定律求出两端的电压,根据串联电路的电压特点即可求出电源电压;(2)根据欧姆定律求出R1的阻值;(3)由于滑动变阻器R2上标有“20Ω0.5A”,则电路中的最大电流为0.5A,根据欧姆定律求出电路中最小电阻,利用电阻的串联特点即可求出R2接入电路的最小阻值;(4)根据电路中的电流变化范围,利用P=UI求出滑动变阻器的功率变化范围,据此得出R2的最小功率。【详解】由图甲所示电路图可知,定值电阻R1与滑动变阻器R2串联,电压表测定值电阻R1两端电压;A.由于R1是定值电阻,根据P=I2R可知,电路中电流最小时R1的功率最小,当电流最小时滑动变阻器连入电路的电阻最大,则由图乙知,滑动变阻器连入电路的电阻为20Ω,此时电压表的示数为2V,根据P=UI可得,此时电路的电流 根据 和串联电路的电压特点可得电源电压 故A错误;B.根据 可得R1的阻值 故B错误;C.由于滑动变阻器R2上标有“20Ω0.5A”,则电路中的最大电流为0.5A,根据 可得最小总电阻 则此时滑动变阻器的最小阻值为 故C正确;D.由前面解答可知,电路中电流的取值范围为0.2A∼0.5A,滑动变阻器消耗的功率 所以当 时,即I=0.3A时,R2的功率最大P最大=0.9W;根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P−I图像,如图所示: 根据图像可知,当电流最大为0.5A时,滑动变阻器消耗的电功率最小,滑动变阻器消耗的最小电功率 故D错误。故选C。2.(2020•四川省成都市)如图所示电路,电源电压U恒定。当A、B间接入标有“3V、1.5W”字样的灯泡L(忽略灯丝电阻变化),闭合S、S1、S2,断开S3,滑片P移到某一位置时电流表示数为I,再向上移动一段距离,R的阻值变化了5Ω,电流表示数变化了0.1A,L恰好正常发光;当A、B间换接为R3,闭合S、S3断开S1、S2,电压表示数为U2,R1的功率为P1,R2的功率为P2,P1≠P2,电路的总功率为5W。R1、R2、R3均为定值电阻,每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是( )
只能预览部分内容,查看全部内容需要下载哦~
