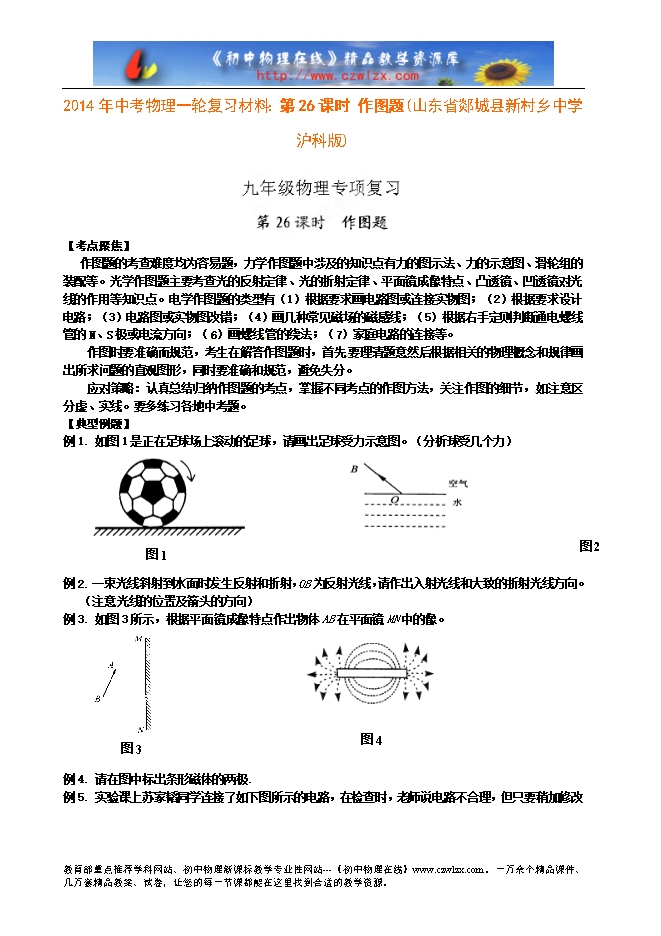

【内容简介】【考点聚焦】 作图题的考查难度均为容易题，力学作图题中涉及的知识点有力的图示法、力的示意图、滑轮组的装配等。光学作图题主要考查光的反射定律、光的折射定律、平面镜成像特点、凸透镜、凹透镜对光线的作用等知识点。电学作图题的类型有（1）根据要求画电路图或连接实物图；（2）根据要求设计电路；（3）电路图或实物图改错；（4）画几种常见磁场的磁感线；（5）根据右手定则判断通电螺线管的N、S极或电流方向；（ 6）画螺线 管的绕法；（7）家庭电路的连接等。 作图时要准确而规范，考生在解答作图题时，首先 要理清题意然后根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分。 应对策略：认真总结归纳作图题的考点，掌握不同考点的作图方法，关注作图的细节， 如注意区分虚、实线。要多练习各地中考题。 【典型例题】 例1. 如图1是正在足球场上滚动的足球，请画出足球受力示意图。（分析球受几个力） 例2. 一束光线斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线和大致的折射光线方向。（注意 光线的位置及箭头的方向） 例3. 如图3所示，根据平面 镜成像特点作出物体AB在平面镜MN中的像。 ........ ? ? ?
