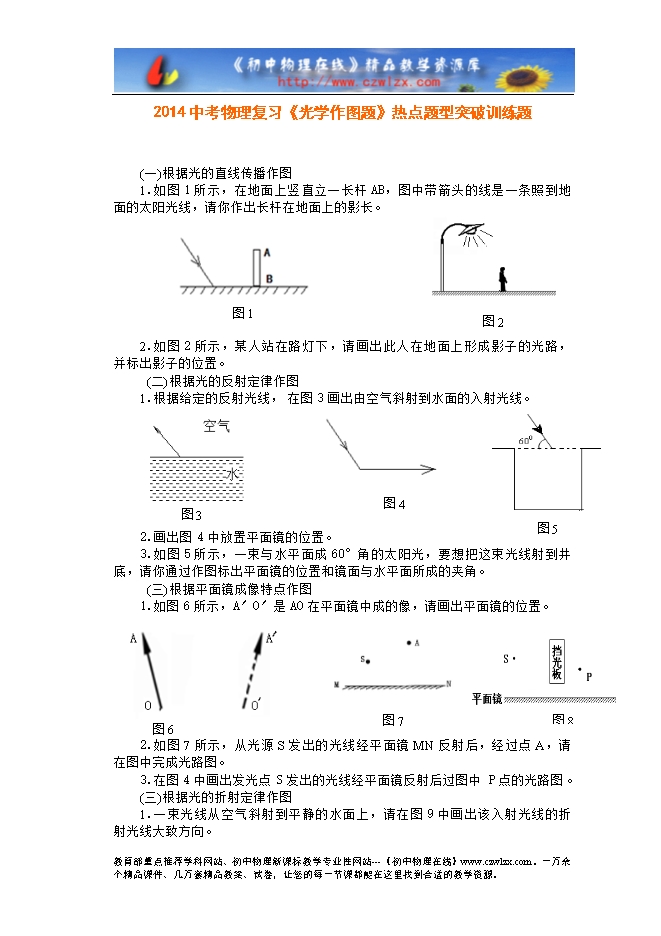

【内容简介】 (一)根据光的直线传播作图 1.如图1所示，在地面上竖直立一长杆AB，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。 2.如图2所示，某人站在路灯下，请画出此人在地面上形成影子的光路，并标出影子的位置。(二)根据光的反射定律作图 1.根据给定的反射光线，在图3画出由空气斜射到水面的入射光线。 2.画出图4中放置平面镜的位置。 3.如图5所示，一束与水平面成60°角的太阳光，要想把这束光线射到井底，请你通过作图标出平面镜的位置和镜面与水平面所成的夹角。(三)根据平面镜成像特点作图 1.如图6所示，A′O′是AO在平面镜中成的像，请画出平面镜的位置。 2.如图7所示，从光源S发出的光线经平面镜MN反射后，经过点A，请在图中完成光路图。 3.在图4中画出发光点S发出的光线经平面镜反射后过图中P点的光路图。 (三)根据光的折射定律作图 1.一束光线从空气斜射到平静的水面上，请在图9中画出该入射光线的折射光线大致方向。 ........ ? ? ?
