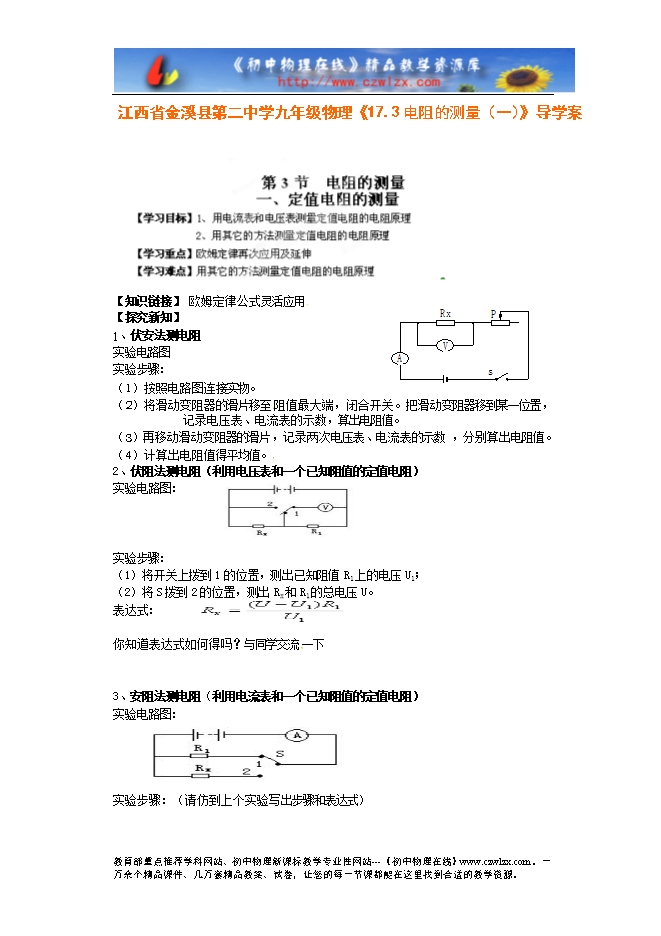

江西省金溪县第二中学九年级物理《17.3电阻的测量（一）》导学案
【内容简介】【知识链接】 欧姆定律公式灵活应用
【探究新知】
1、伏安法测电阻
实验电路图
实验步骤：
（1）按照电路图连接实物。
（2）将滑动变阻器的滑片移至 阻值最大端，闭合开关。把滑动变阻器移到某一位置，记录电压表、电流表的示数，算出电阻值。
（3）再移动滑动变阻器的滑片，记录两次电压表、电流表的示数 ，分别算出电阻值。
（4）计算出电阻值得平均值。
2、伏阻法测电阻（利用电压表和一个已知阻值的定值电阻）
实验电路图：
实验步骤：
（1）将开关上拨到1的位置，测出已知阻值R1上的电压U1；
（2）将S拨到2的位置，测出Rx和R1的总电压U。
表达式：
你知道表达式如何得吗？与同学交流 一下
3、安阻法测电阻（利用电流表和一个已知阻值的定值电阻）
实验电路图：
实验步骤：（请仿到上个实验写出步骤和表达式）
......
?
