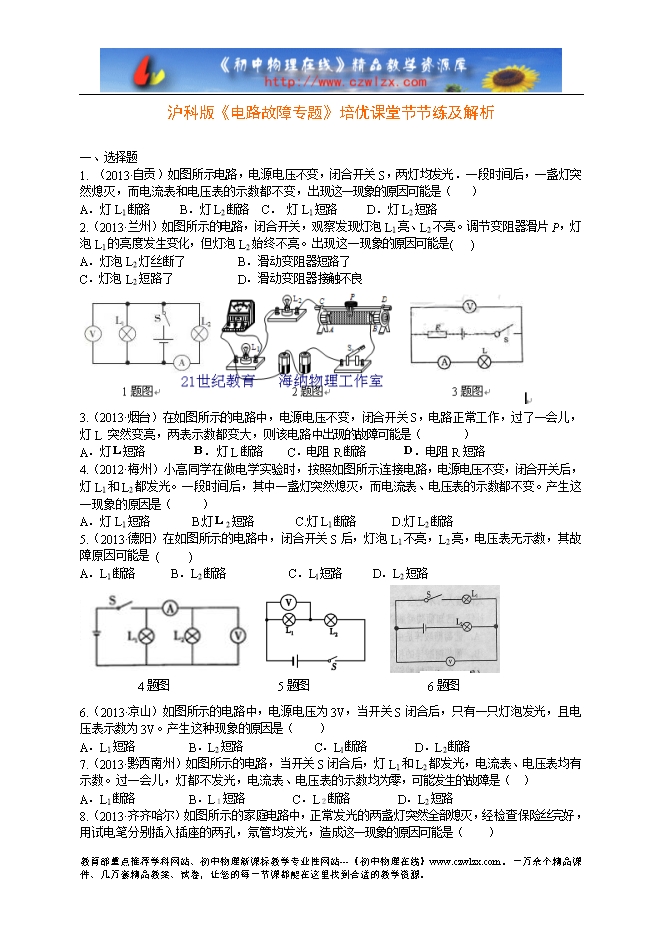

沪科版《电路故障专题》培优课堂节节练及解析
【内容简介】
一、选择题
1. (2013?自贡)如图所示电路,电源电压不变,闭合开关S,两灯均发光.一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是( )
A.灯L1断路 B.灯L2断路 C. 灯L1短路 D.灯L2短路21世纪教育网版权所有
2.(2013?兰州)如图所示的电路,闭合开关,观察发现灯泡L1亮、L2不亮。调节变阻器滑片P,灯泡L1的亮度发生变化,但灯泡L2始终不亮。出现这一现象的原因可能是( )
A.灯泡L2灯丝断了 B.滑动变阻器短路了
C.灯泡L2短路了 D.滑动变阻器接触不良
3.(2013?烟台)在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过了一会儿,灯L 突然变亮,两表示数都变大,则该电路中出现的故障可能是( )
A.灯L短路 B.灯L断路 C.电阻R断路 D.电阻R短路
4.(2012?梅州)小高同学在做电学实验时,按照如图所示连接电路,电源电压不变,闭合开关后,灯L1和L2都发光。一段时间后,其中一盏灯突然熄灭,而电流表、电压表的示数都不变。产生这一现象的原因是( )21世纪教育网版权所有
A.灯L1短路 B.灯L2短路 C.灯L1断路 D.灯L2断路
5.(2013?德阳)在如图所示的电路中,闭合开关S后,灯泡L1不亮,L2亮,电压表无示数,其故障原因可能是 ( )
A.L1断路 B.L2断路[ C.Ll短路 D.L2短路
........
?
