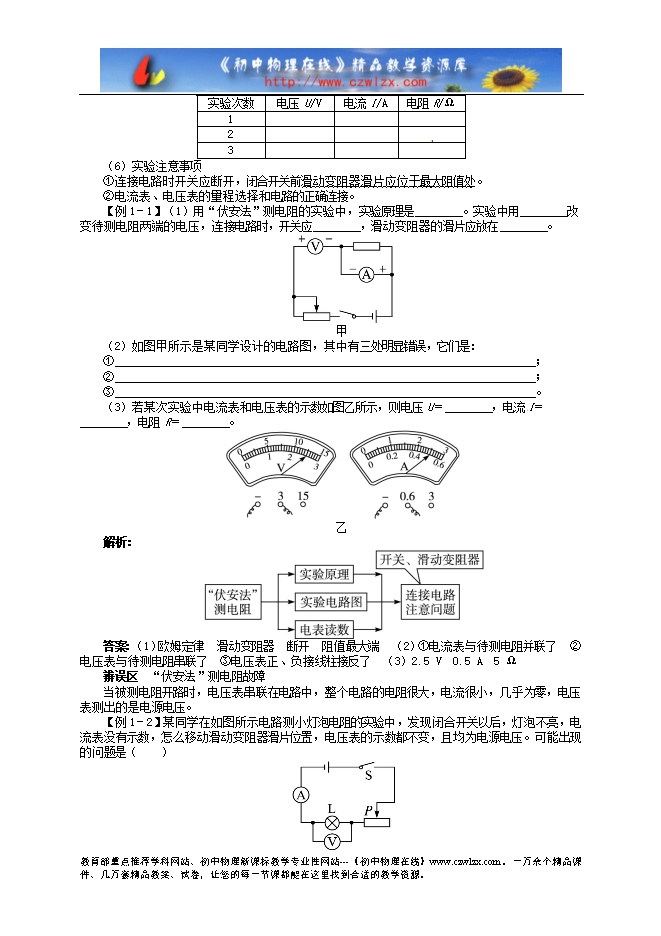

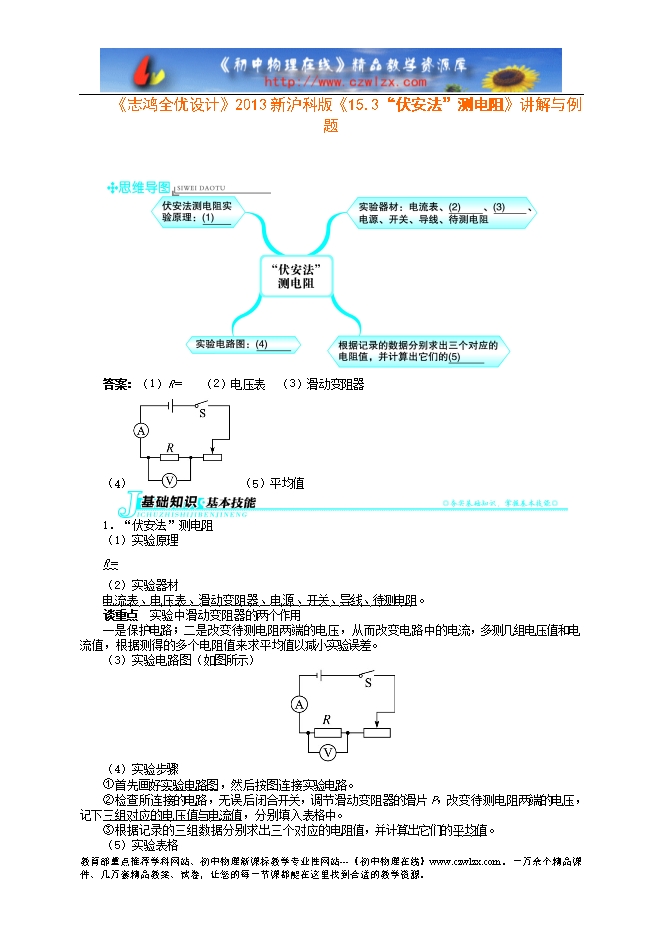

【内容简介】 1．“伏安法”测电阻 （1）实验原理 R＝UI （2）实验器材 电流表、电压表、滑动变阻器、电源、开关、导线、待测电阻。 谈重点 实验中滑动变阻器的两个作用 一是保护电路；二是改变待测电阻两端的电压，从而改变电路中的电流，多测几组电压值和电流值，根据测得的多个电阻值来求平均值以减小实验误差。 （3）实验电路图（如图所示） （4）实验步骤 ①首先画好实验电路图，然后按图连接实验电路。 ②检查所连接的电路，无误后闭合开关，调节滑动变阻器的滑片P，改变待测电阻两端的电压，记下三组对应的电压值与电流值，分别填入表格中。 ③根据记录的三组数据分别求出三个对应的电阻值，并计算出它们的平均值。 （5）实验表格 实验次数 电压U/V 电流I/A 电阻R/Ω 1 2 3 （6）实验注意事项 ①连接电路时开关应断开，闭合开关前滑动变阻器滑片应位于最大阻值处。 ②电流表、电压表的量程选择和电路的正确连接。 【例1－1】（1）用“伏安法”测电阻的实验中，实验原理是________。实验中用________改变待测电阻两端的电压，连接电路时，开关应________，滑动变阻器的滑片应放在________。 ....... ? 下载word文档附件 ?
