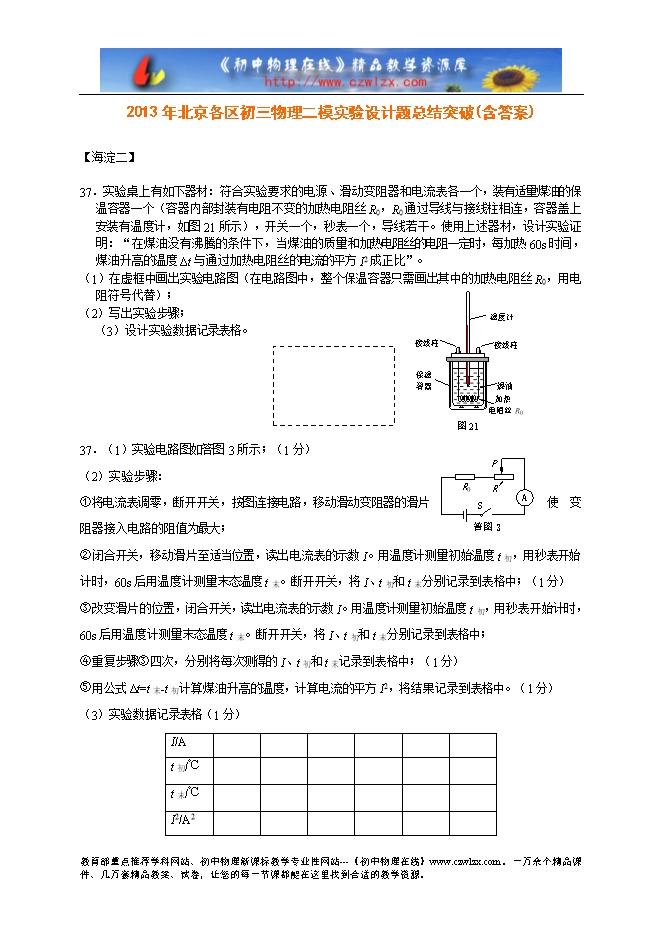

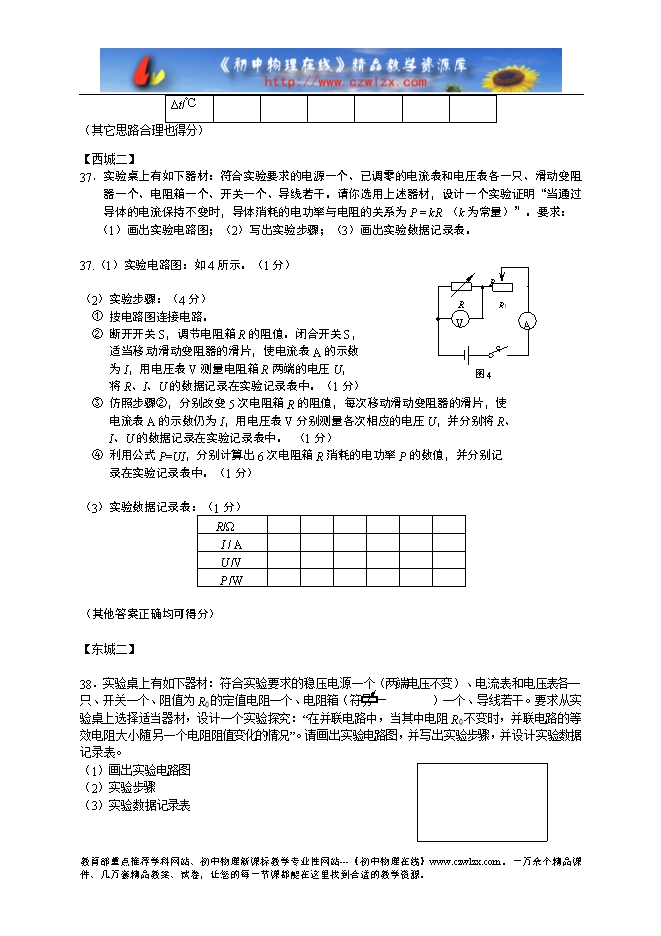

【内容简介】【海淀二】 37．实验桌上有如下器材：符合实验要求的电源、滑动变阻器和电流表各一个，装有适量煤油的保温容器一个（容器内部封装有电阻不变的加热电阻丝R0，R0通过导线与接线柱相连，容器盖上安装有温度计，如图21所示），开关一个，秒表一个，导线若干。使用上述器材，设计实验证明：“在煤油没有沸腾的条件下，当煤油的质量和加热电阻丝的电阻一定时，每加热60s时间，煤油升高的温度Δt与通过加热电阻丝的电流的平方I2成正比”。 （1）在虚框中画出实验电路图（在电路图中，整个保温容器只需画出其中的加热电阻丝R0，用电阻符号代替）； （2）写出实验步骤； （3）设计实验数据记录表格。 37．（1）实验电路图如答图3所示；（1分） （2）实 验步骤： ①将电流表调零，断开开关，按图连接电路，移动滑动变阻器的滑片使变阻器接入电路的阻值为最大； ②闭合开关，移动滑片至适当位置，读出电流表的示数I。用温度计测量初始温度t初，用秒表开始计时，60s后用温度计测量末态温度t末。断开开关，将I、t初和t末分别记录到表格中；（1分） ③改变滑片 的位置，闭合开关，读出电流表的示数I。用温度计测量初始温度t初，用秒表开始计时，60s后用温度计测量末态温度t末。断开开关，将I、t初和t末分别记录到表格中； ④重复步骤③四次，分别将每次测得的I、t初和t末记录到表格中；（1分） ⑤用公式Δt=t末-t初计算煤油升高的温度，计算电流的平方I2，将结果记录到表格中。（1分） （3）实验数据记录表格（1分） ......... ? ? ?
