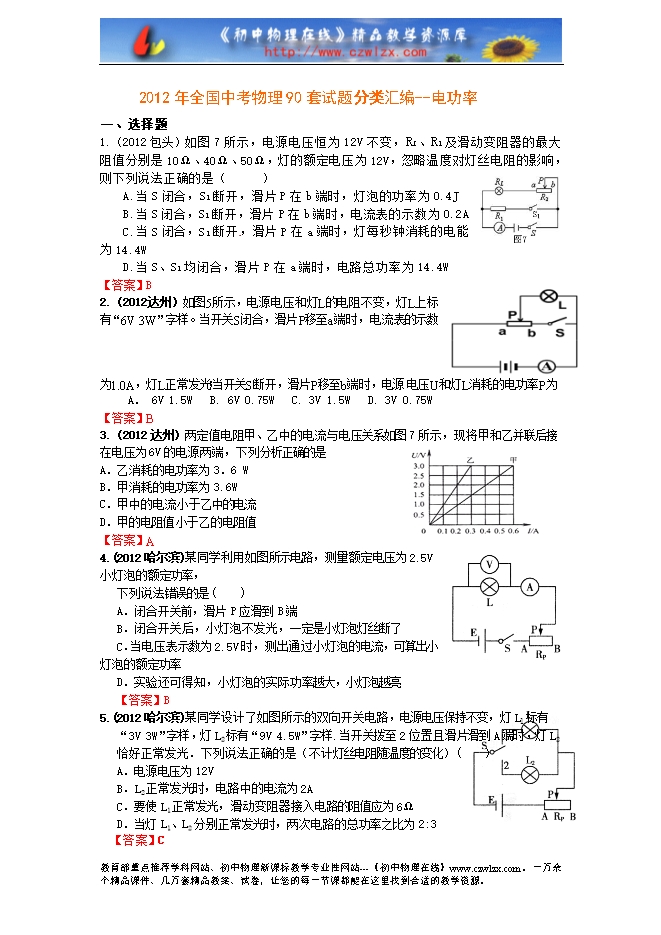

【内容简介】一、选择题 1.（2012包头）如图7所示，电源电压恒为12V不变，RL、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是（ ） A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4J B.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2A C.当S闭合，S1断开 ，滑片P在a端时，灯每秒钟消耗的电能为14.4W D.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W 【答案】B 2.（2012达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源 电压U和灯L消耗的电功率P为 A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W 【答案】B 3.（2012达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是 A．乙消耗的电功率为3．6 W B．甲消耗的电功率为3.6W C．甲中的电流小于乙中的电流 D．甲的电阻值小于乙的电阻值 【答案】A 4.(2012哈尔滨)某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率， 下列说法错误的是( ) A．闭合开关前，滑片P应滑到B端 B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了 C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率 D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮 【答案】B 5.(2012哈尔滨)某同学设计了如图所示的双向开关电路，电源电压保持不变，灯Ll标有 “3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是（不计灯丝电阻随温度的变化）( ） A．电源电压为12V B．L2正常发光时，电路中的电流为2A C．要使L1正常发光，滑动变阻器接入电路的阻值应为6Ω D．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3 【答案】C ........ ? ? ?
