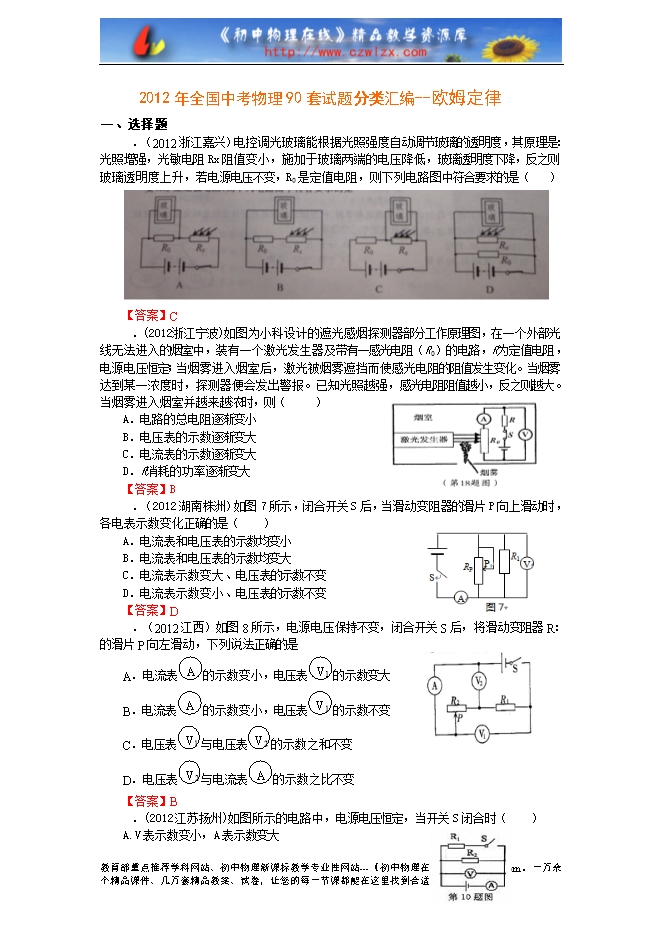

【内容简介】一、选择题 1．（2012浙江嘉兴）电控调光玻璃能根据光照强度自动调节玻璃的透明度，其原理是：光照增强，光敏电阻Rx阻值变小，施加于玻璃两端的电压降低，玻璃透明度下降，反之则玻璃透明度上升，若电源电压不变，R0是定值电阻，则下列电路图中符合要求的是（ ） 【答案】C 2．(2012浙江宁波)如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化。当烟雾达到某一浓度时，探测器便会发出警报。已知光照越强，感光电阻阻值越小，反之则越大。当烟雾进入烟室并越来越浓时，则（ ） A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大 C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大 【答案】B 3．（2012湖南株洲）如图7所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是（ ） A．电流表和电压表的示数均变小 B．电流表和电压表的示数均变大 C．电流表示数变大、电压表的示数不变 D．电流表示数变小、电压表的示数不变 【答案】D 4．（2012江西）如图8所示，电源电压保持不变，闭合开关S后，将滑动变阻器R：的滑片P向左滑动，下列说法正确的是 A．电流表 的示数变小，电压表 的示数变大 B．电流表 的示数变小，电压表 的示数不变 C．电压表 与电压表 的示数之和不变 D．电压表 与电流表 的示数之比不变 【答案】B 5．(2012江苏扬州)如图所示的电路中，电源电压恒定，当开关S闭合时（ ） ....... ? ? ?
