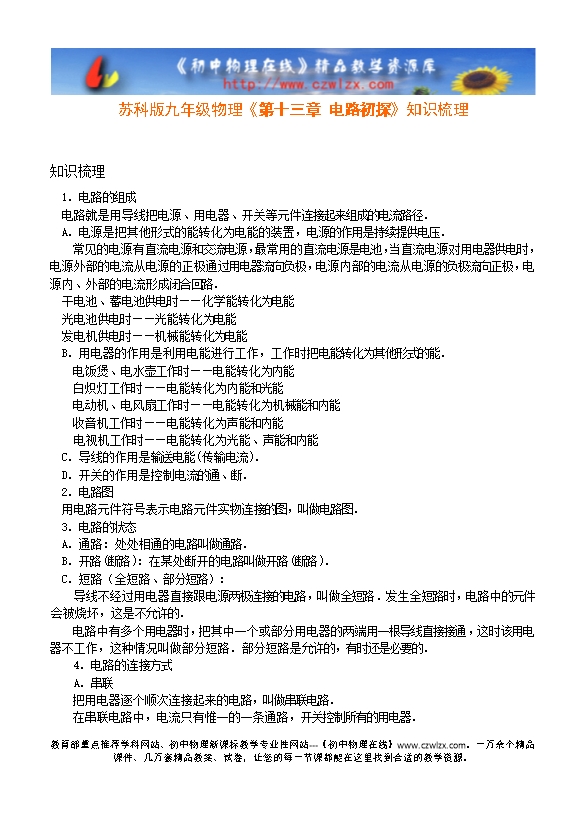

【内容简介】1．电路的组成 电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径． A．电源是把其他形式的能转化为电能的装置，电源的作用是持续提供电压． 常见的电源有直流电源和交流电源，最常用的直流电源是电池，当直流电源对用电器供电时，电源外部的电流从电源的正极通过用电器流向负极，电源内部的电流从电源的负极流向正极，电源内、外部的电流形成闭合回路． 干电池、蓄电池供电时——化学能转化为电能 光电池供电时——光能转化为电能 发电机供电时——机械能转化为电能 B．用电器的作用是利用电能进行工作，工作时把电能转化为其他形式的能． 电饭煲、电水壶工作时——电能转化为内能 白炽灯工作时——电能转化为内能和光能 电动机、电风扇工作时——电能转化为机械能和内能 收音机工作时——电能转化为声能和内能 电视机工作时——电能转化为光能、声能和内能 C．导线的作用是输送电能(传输电流)． D．开关的作用是控制电流的通、断． 2．电路图 用电路元件符号表示电路元件实物连接的图，叫做电路图． 3．电路的状态 A．通路：处处相通的电路叫做通路． B．开路(断路)：在某处断开的电路叫做开路(断路)． C．短路（全短路、部分短路）： 导线不经过用电器直接跟电源两极连接的电路，叫做全短路．发生全短路时，电路中的元件会被烧坏，这是不允许的． 电路中有多个用电器时，把其中一个或部分用电器的两端用一根导线直接接通，这时该用电器不工作，这种情况叫做部分短路．部分短路是允许的，有时还是必要的． ........ ? 下载word文档压缩附件(.rar) ?
