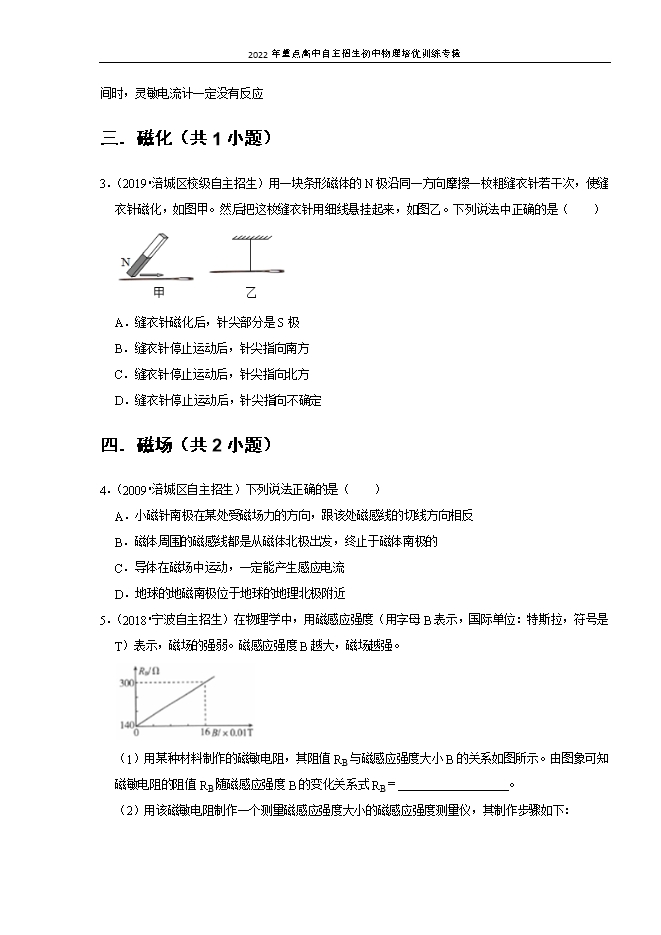

【内容简介】一．力的示意图与图示（共1小题）1．（2007•天全县校级自主招生）作图 ①图1中小球静止放在水平地面上。请在图中作出小球受力的示意图。②如图2所示，请分别标出通电螺线管和小磁针的N、S极。③完成图3中光路图。二．磁性、磁体、磁极（共1小题）2．（2017•宁波自主招生）一根条形磁铁断裂成三段（如图所示），以下现象与相关的说法，正确的是（　　） A． 小磁针黑色的为 N 极B． 两者相互排斥C． 两端能吸引的大头针数量差别很大D． 闭合电路中的 EF 段导体穿过 CD 之间时，灵敏电流计一定没有反应三．磁化（共1小题）3．（2019•涪城区校级自主招生）用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次，使缝衣针磁化，如图甲。然后把这枚缝衣针用细线悬挂起来，如图乙。下列说法中正确的是（　　） A．缝衣针磁化后，针尖部分是S极B．缝衣针停止运动后，针尖指向南方C．缝衣针停止运动后，针尖指向北方D．缝衣针停止运动后，针尖指向不确定四．磁场（共2小题）4．（2009•涪城区自主招生）下列说法正确的是（　　）A．小磁针南极在某处受磁场力的方向，跟该处磁感线的切线方向相反B．磁体周围的磁感线都是从磁体北极出发，终止于磁体南极的C．导体在磁场中运动，一定能产生感应电流D．地球的地磁南极位于地球的地理北极附近5．（2018•宁波自主招生）在物理学中，用磁感应强度（用字母B表示，国际单位：特斯拉，符号是T）表示，磁场的强弱。磁感应强度B越大，磁场越强。 （1）用某种材料制作的磁敏电阻，其阻值RB与磁感应强度大小B的关系如图所示。由图象可知磁敏电阻的阻值RB随磁感应强度B的变化关系式RB＝　               　。（2）用该磁敏电阻制作一个测量磁感应强度大小的磁感应强度测量仪，其制作步骤如下： I.按照图甲电路图组装成磁感应强度测量仪，图中量程为3V的理想电压表作为显示器，电源两端电压恒为6V，两定值电阻R的阻值相同。将实物图乙用线连接起来：Ⅱ.调节滑动变阻器的阻值R1＝　               　Ω，使得磁感应强度为零时，磁感应强度测量仪（即电压表）的示数为零；Ⅲ.磁敏电阻放置在不同磁感应强度的磁场中，得到2组电压示数及磁敏电阻阻值的实验数据，如表格所示。利用该磁敏电阻的RB﹣B特性曲线，在电压表的表盘刻度线标上相应的磁感应强度值，其中电压表原来的“1V”刻度线表示的磁感应强度为　               　T。组别12U/V1.502.00RB/Ω520700五．地磁场（共1小题）6．（2018•兴仁县校级自主招生）下列有关说法中正确的是（　　）A．设想从某一天起，地球的引力减小一半，那么对于漂浮在水面上的船来说，则船受到的重力将减小，船的吃水深度也减小B．磁感线越密集的地方磁场越强，发电机是利用电磁感应原理工作的，地磁场的 N 极在地球的南极附近C．秋千摆动的幅度越小，惯性也越小D．用钢尺压在桌面上，改变钢尺伸出桌面的长度，是探究声音的音调与频率的关系六．通电直导线周围的磁场（共3小题）7．（2019•鸠江区校级自主招生）为了解释地球的磁性，19世纪安培假设，地球的磁场是由绕过地心的轴的环形电流I引起的。在图中的四个图中，正确表示安培假设中环形电流方向的是（　　）
