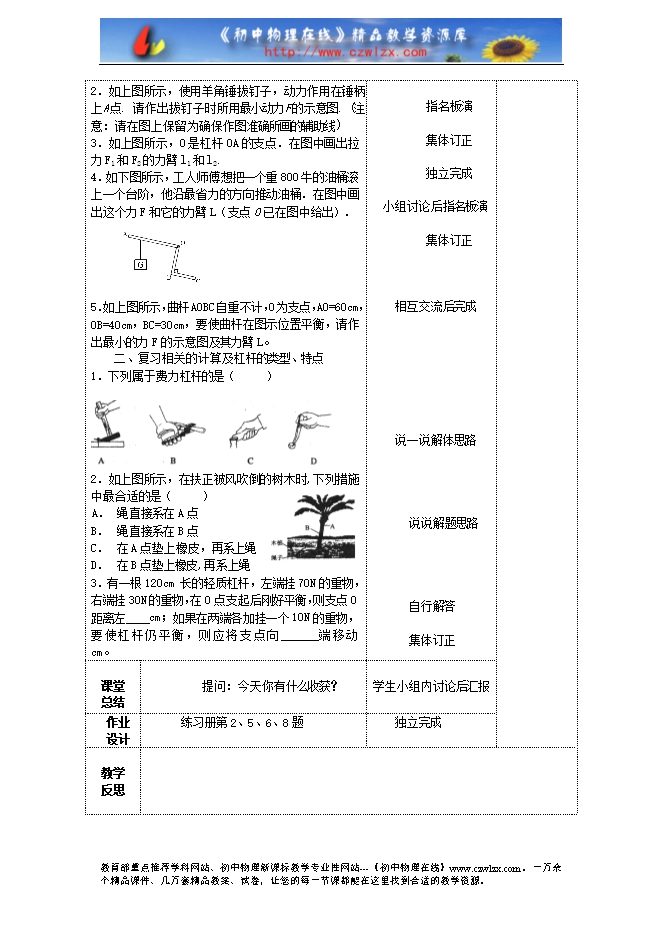

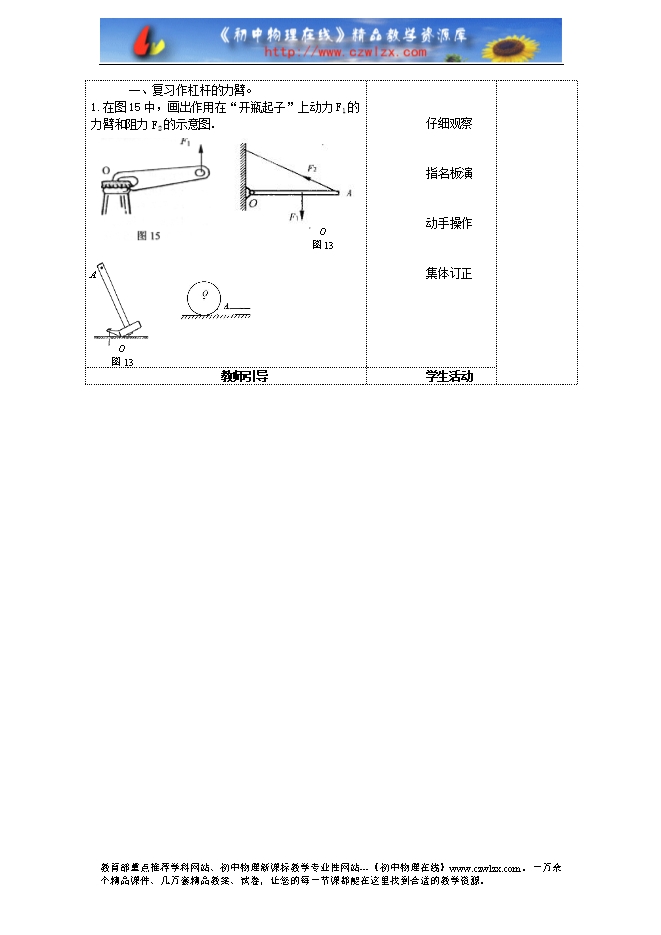

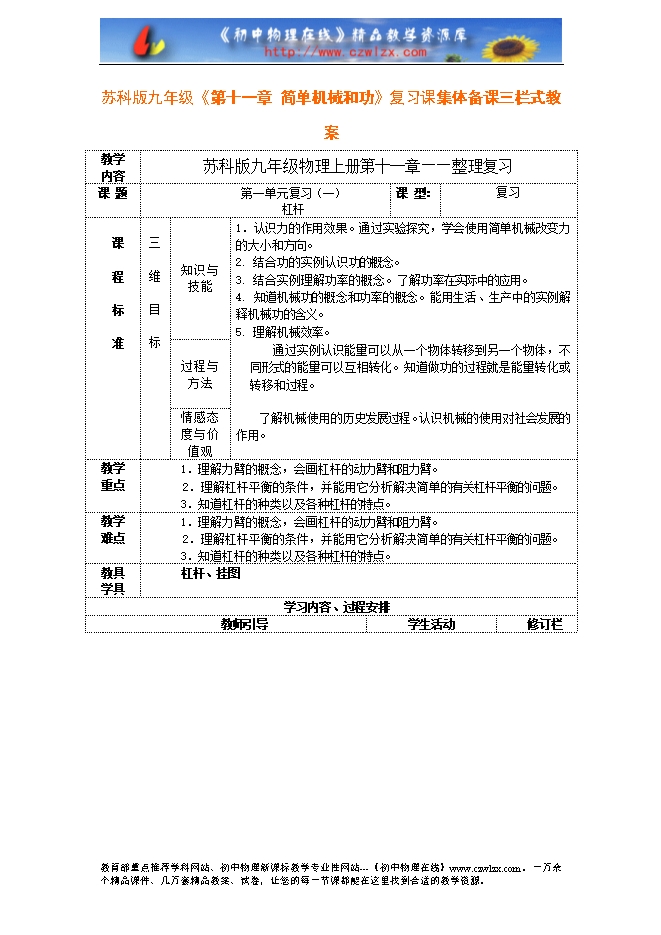

【内容简介】.......一、复习 作杠杆的力臂。1.在图15中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图． 仔细观察指名板演动手操作集体订正 教师引导 学生活动 2．如上图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小动力F的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)3．如上图所示，O是杠杆OA的支点．在图中画出拉力F1和F2的力臂l1和l2.4．如下图所示，工人师傅想把一个重800牛的油桶滚上一个台阶，他沿最省力的方向推动油桶．在图中画出这个力F和它的力臂L（支点O已在图中给出）．5．如上图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。二、复习相关的计算及杠杆的类型、特点1．下列属于费力杠杆的是（ ）2．如上图所示，在扶正被风吹倒的树木时,下列措施中最合适的是（ ） A． 绳直接系在A点 B． 绳直接系在B点C． 在A点垫上橡皮，再系上绳 D． 在B点垫上橡皮,再系上绳3．有一根120cm 长的轻质杠杆，左端挂70N的重物，右端挂30N的重物，在O点支起后刚好平衡，则支点O距离左 cm；如果在两端各加挂一个10N的重物，要使杠杆仍平衡，则应将支点向 端移动 cm。 指名板演集体订正独立完成小组讨论后指名板演集体订正相互交流后完成说一说解体思路说说解题思路自行解答集体订正 ....... ? 下载word文档压缩附件(.rar) ?
