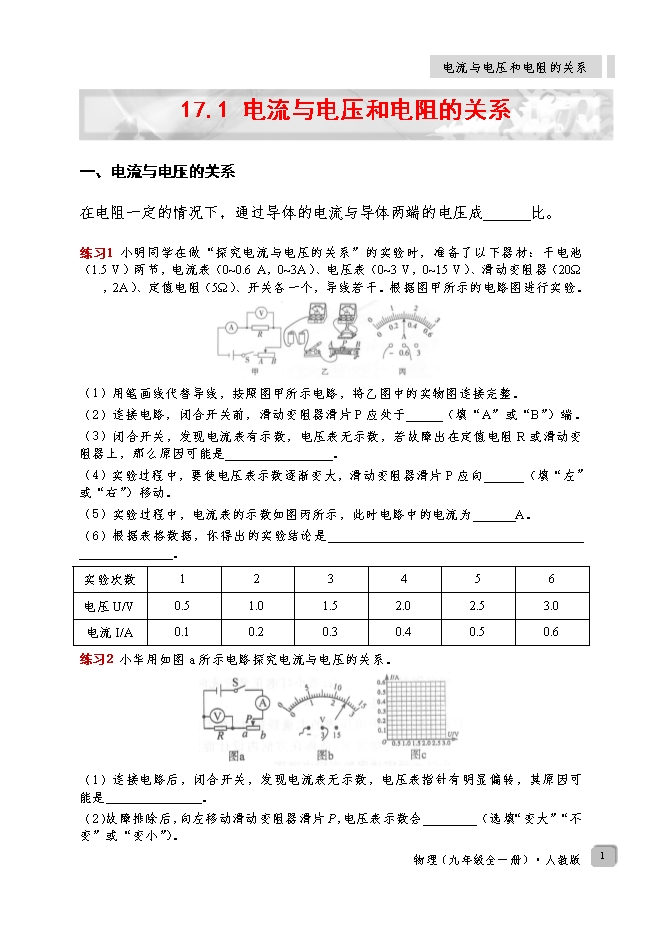

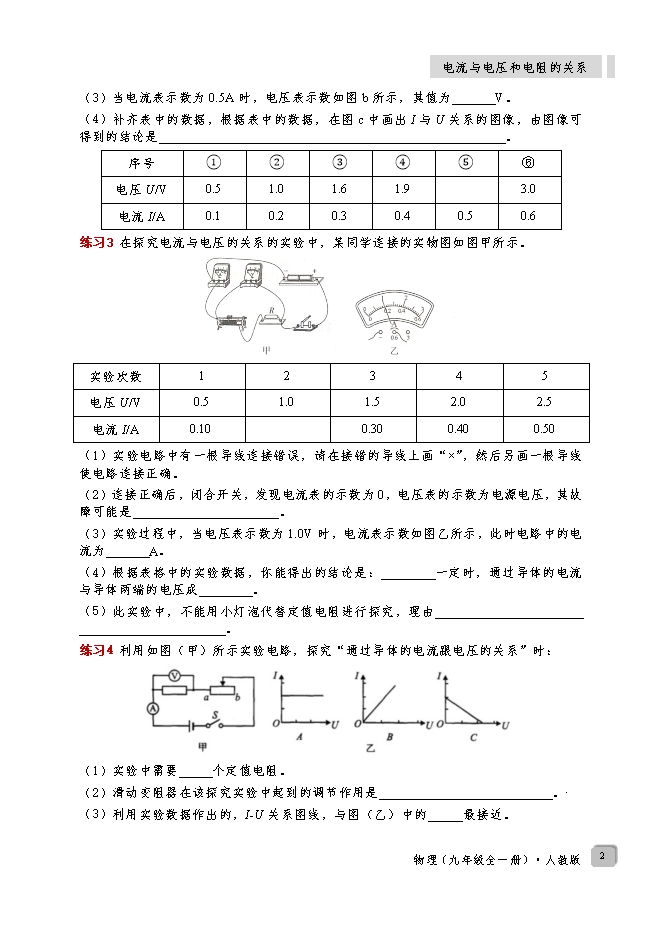

【内容简介】一、电流与电压的关系在电阻一定的情况下，通过导体的电流与导体两端的电压成  正  比。练习1 小明同学在做“探究电流与电压的关系”的实验时，准备了以下器材：干电池（1.5 V）两节，电流表（0~0.6 A，0~3A）、电压表（0~3 V，0~15 V）、滑动变阻器（20Ω，2A）、定值电阻（5Ω）、开关各一个，导线若干。根据图甲所示的电路图进行实验。 （1）用笔画线代替导线，按照图甲所示电路，将乙图中的实物图连接完整。（2）连接电路，闭合开关前，滑动变阻器滑片P应处于  B  （填“A”或“B”）端。（3）闭合开关，发现电流表有示数，电压表无示数，若故障出在定值电阻R或滑动变阻器上，那么原因可能是  定值电阻短路  。（4）实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片P应向  左  （填“左”或“右”）移动。（5）实验过程中，电流表的示数如图丙所示，此时电路中的电流为  0.3  A。（6）根据表格数据，你得出的实验结论是  电阻一定时，通过导体的电流与导体两端的电压成正比  。实验次数123456电压U/V0.51.01.52.02.53.0电流I/A0.10.20.30.40.50.6练习2 小华用如图a所示电路探究电流与电压的关系。 （1）连接电路后，闭合开关，发现电流表无示数，电压表指针有明显偏转，其原因可能是  电阻R断路  。（2）故障排除后，向左移动滑动变阻器滑片P，电压表示数会  变大  （选填“变大”“不变”或“变小”）。（3）当电流表示数为0.5A时，电压表示数如图b所示，其值为  2.5  V。（4）补齐表中的数据，根据表中的数据，在图c中画出I与U关系的图像，由图像可得到的结论是  在电阻一定时，导体中的电流与导体两端的电压成正比  。序号①②③④⑤⑥电压U/V0.51.01.61.93.0电流I/A0.10.20.30.40.50.6练习3 在探究电流与电压的关系的实验中，某同学连接的实物图如图甲所示。
