【精品】16.4 变阻器(课件+练习)--2021-2022学年人教版九年级物理全一册同步精品课堂资源

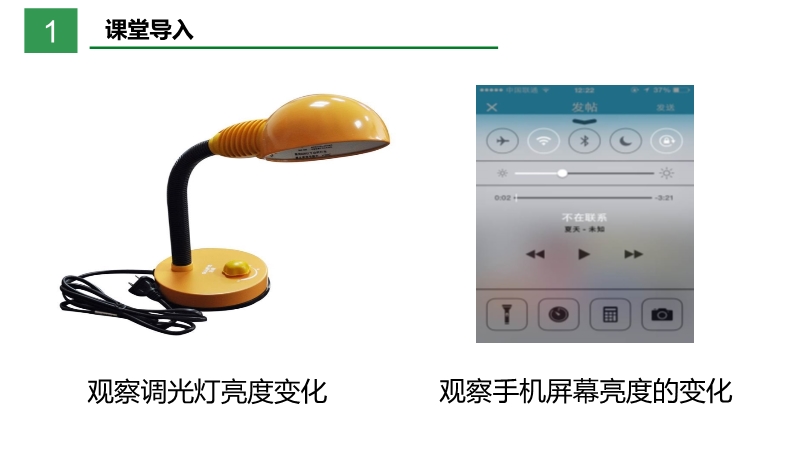

【内容简介】实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器,如图所示。若要把它其中的两个接线柱连接到电路中去,“20Ω”指的是 接线柱间的电阻值,“2A”指的是 。【答案】AB; 滑动变阻器允许通过的最大电流为2A。【解析】标有“20Ω 2A”字样的滑动变阻器,“20Ω”指的是AB接线柱间的电阻值,“2A”指的是:滑动变阻器允许通过的最大电流。9.(2020秋•济南期末)如图所示的电路中,a是 表,b是 表,开关闭合前,滑动变阻器滑片应放在 端(选填“A”或“B”),闭合开关,向左移动滑片,此时接入电路的电阻变 灯泡变 。【答案】电流;电压;B;小;亮。【解析】由图可知,b与灯泡并联,所以b是电压表;a串联在电路中,是电流表;开关闭合前,为了保护电路,应使滑动变阻器阻值最大,即滑动变阻器滑片应放在B端;当滑片P向左移动时,变阻器接入电路中电阻丝的长度变短,连入电路的电阻变小,电路中的总电阻变小,根据欧姆定律可知,电路中的电流变大,因灯泡的亮暗取决于实际功率的大小,所以,由P=I2R可知,灯泡的实际功率变大,灯泡变亮。10.(2020秋•朝阳区月考)在滑动变阻器改变灯泡亮度的实验中甲组同学连接的电路如图所示。 (1)甲组同学连接电路闭合开关,发现电流表的指针偏转幅度较小,原因是 。(2)要使灯泡的亮度由暗变亮,应将滑动变阻器的滑片向 (选填“A”或“B”)端移动,此过程电流表的示数将 (选填“变大”、“变小”或“不变”)。(3)乙组同学按照电路图连接实验电路,当接完最后一根导线时灯泡立刻发出耀眼的光并很快熄灭。在实验操作中的有两个操作不当之处:其中之一是滑动变阻器没调到 端。(选填“A”或“B”)【答案】(1)电流表的量程选大了;(2)A;变大;(3)B。【解析】(1)据题意可知,若A组同学连接电路闭合开关,发现电流表的指针偏转幅度较小,可能是由于电流表的量程太大导致的;(2)要使灯泡的亮度由暗变亮,即电路的电阻变小,所以滑片应该向左即A端移动,该过程中,变阻器的电阻变小,故电路的电流会变大;(3)连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭,说明①连接电路时开关没有断开,②没有将变阻器的滑片调到阻值最大位置,即滑片在B端。二、提升训练1.(2020•菏泽)当滑动变阻器的滑片向b端滑动时,下列四种接法中,变阻器阻值变大的是( )A. B. C. D. 【答案】C【解析】A、由图可知,滑动变阻器同时接上面两个接线柱,滑动变阻器接入电路的电阻为零,移动滑片,滑动变阻器接入电路的阻值不变,故A不符合题意;B、由图可知,向右(b端)移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故B不符合题意;C、由图可知,向右移动滑片时,滑动变阻器接入电路的电阻丝长度变长,滑动变阻器接入电路的阻值变大,故C符合题意;D、由图可知,向右移动滑片时,滑动变阻器接入电路的电阻丝长度变短,滑动变阻器连入电路的阻值变小,故D不符合题意。故选:C。2.(2020秋•苏州期末)在许多实验中,闭合开关前常将滑动变阻器的滑片调到阻值最大端,这样做能起到保护电路的作用。其原因是闭合开关后( )A.变阻器两端电压最大B.电路中的电流最大C.电源提供的电压会增大D.电源提供的电压会减小【答案】A
