9.1 杠杆--【教育机构专用】2021年春北师大版八年级物理辅导讲义(学生版和教师版)

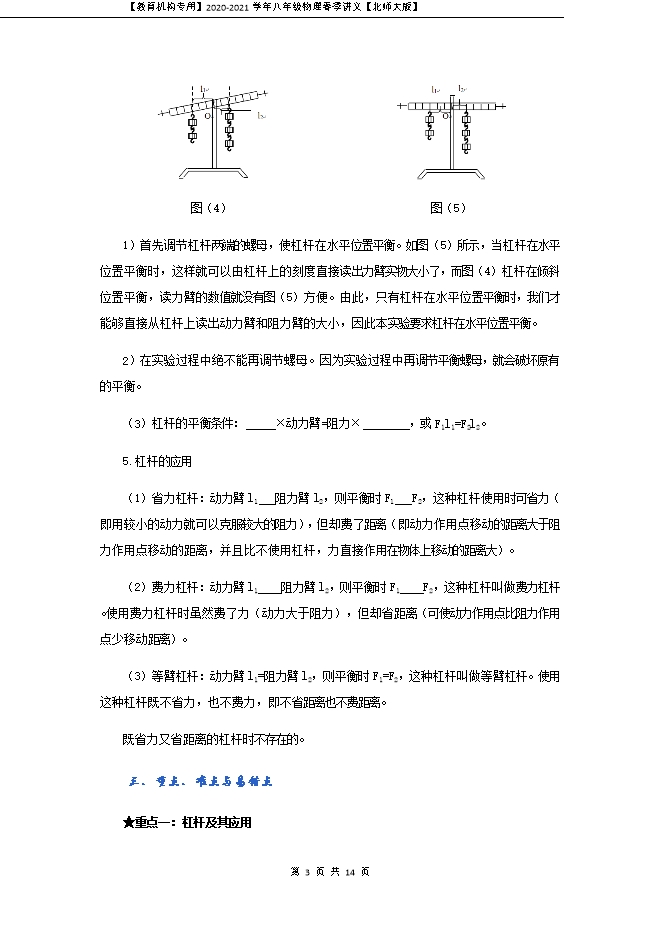

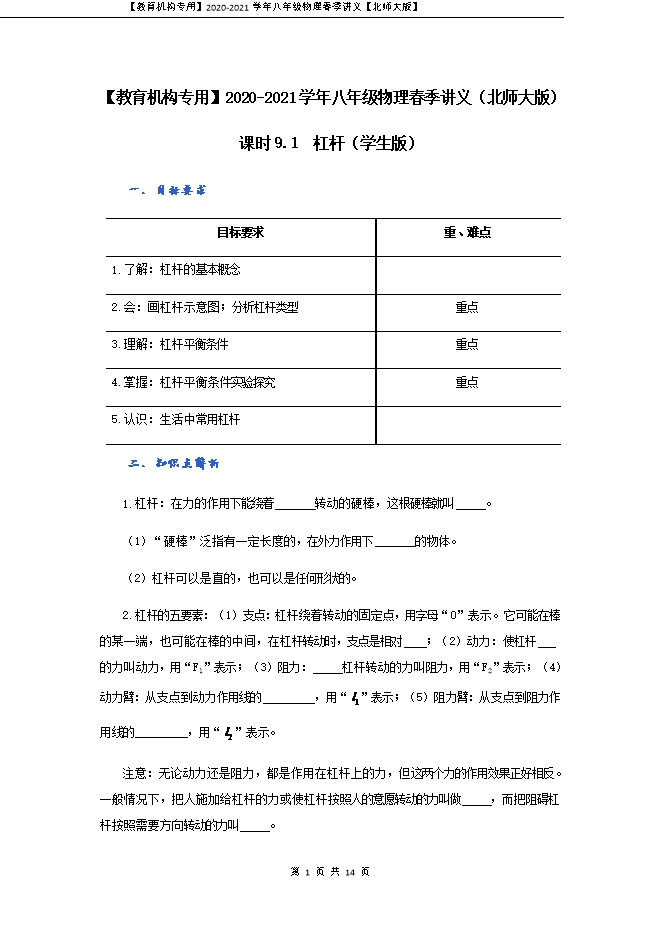

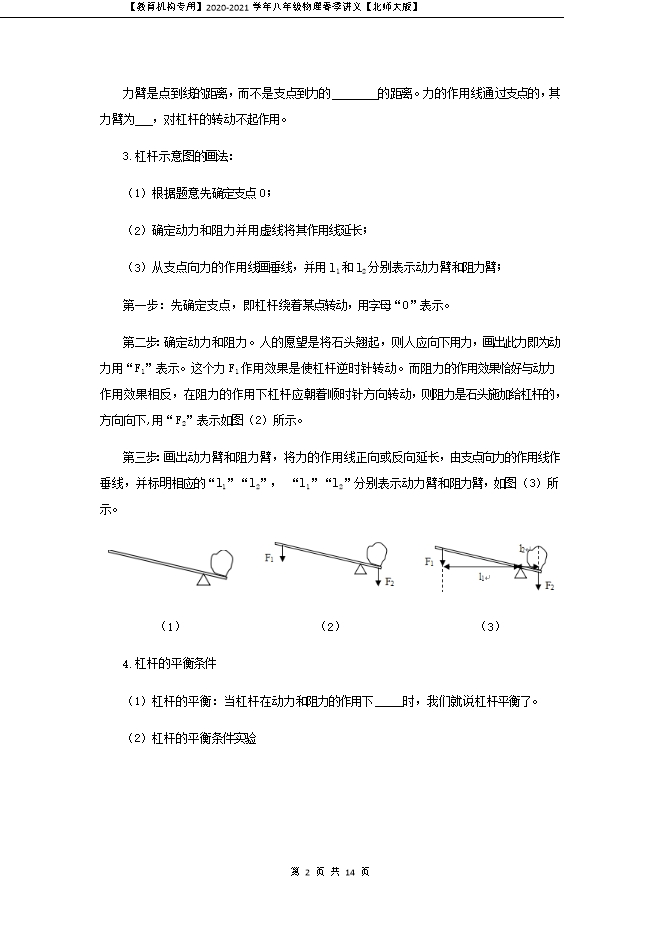

【内容简介】二、知识点解析1.杠杆:在力的作用下能绕着固定点转动的硬棒,这根硬棒就叫杠杆。(1)“硬棒”泛指有一定长度的,在外力作用下不变形的物体。(2)杠杆可以是直的,也可以是任何形状的。2.杠杆的五要素:(1)支点:杠杆绕着转动的固定点,用字母“O”表示。它可能在棒的某一端,也可能在棒的中间,在杠杆转动时,支点是相对固定;(2)动力:使杠杆转动的力叫动力,用“F1”表示;(3)阻力:阻碍杠杆转动的力叫阻力,用“F2”表示;(4)动力臂:从支点到动力作用线的垂直距离,用“ ”表示;(5)阻力臂:从支点到阻力作用线的垂直距离,用“ ”表示。注意:无论动力还是阻力,都是作用在杠杆上的力,但这两个力的作用效果正好相反。一般情况下,把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力,而把阻碍杠杆按照需要方向转动的力叫阻力。力臂是点到线的距离,而不是支点到力的作用点的距离。力的作用线通过支点的,其力臂为零,对杠杆的转动不起作用。3.杠杆示意图的画法:(1)根据题意先确定支点O;(2)确定动力和阻力并用虚线将其作用线延长;(3)从支点向力的作用线画垂线,并用l1和l2分别表示动力臂和阻力臂;第一步:先确定支点,即杠杆绕着某点转动,用字母“O”表示。第二步:确定动力和阻力。人的愿望是将石头翘起,则人应向下用力,画出此力即为动力用“F1”表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反,在阻力的作用下杠杆应朝着顺时针方向转动,则阻力是石头施加给杠杆的,方向向下,用“F2”表示如图(2)所示。第三步:画出动力臂和阻力臂,将力的作用线正向或反向延长,由支点向力的作用线作垂线,并标明相应的“l1”“l2”, “l1”“l2”分别表示动力臂和阻力臂,如图(3)所示。 (1)(2)(3)4.杠杆的平衡条件(1)杠杆的平衡:当杠杆在动力和阻力的作用下静止时,我们就说杠杆平衡了。(2)杠杆的平衡条件实验 图(4)图(5)1)首先调节杠杆两端的螺母,使杠杆在水平位置平衡。如图(5)所示,当杠杆在水平位置平衡时,这样就可以由杠杆上的刻度直接读出力臂实物大小了,而图(4)杠杆在倾斜位置平衡,读力臂的数值就没有图(5)方便。由此,只有杠杆在水平位置平衡时,我们才能够直接从杠杆上读出动力臂和阻力臂的大小,因此本实验要求杠杆在水平位置平衡。2)在实验过程中绝不能再调节螺母。因为实验过程中再调节平衡螺母,就会破坏原有的平衡。(3)杠杆的平衡条件:动力×动力臂=阻力×阻力臂,或F1l1=F2l2。5.杠杆的应用(1)省力杠杆:动力臂l1>阻力臂l2,则平衡时F1<F2,这种杠杆使用时可省力(即用较小的动力就可以克服较大的阻力),但却费了距离(即动力作用点移动的距离大于阻力作用点移动的距离,并且比不使用杠杆,力直接作用在物体上移动的距离大)。(2)费力杠杆:动力臂l1<阻力臂l2,则平衡时F1>F2,这种杠杆叫做费力杠杆。使用费力杠杆时虽然费了力(动力大于阻力),但却省距离(可使动力作用点比阻力作用点少移动距离)。(3)等臂杠杆:动力臂l1=阻力臂l2,则平衡时F1=F2,这种杠杆叫做等臂杠杆。使用这种杠杆既不省力,也不费力,即不省距离也不费距离。既省力又省距离的杠杆时不存在的。三、重点、难点与易错点★重点一:杠杆及其应用1.定义:在力的作用下绕着固定点转动的硬棒叫杠杆。说明:①杠杆可直可曲,形状任意。②有些情况下,可将杠杆实际转一下,来帮助确定支点。如:鱼杆、铁锹。2.杠杆五要素——组成杠杆示意图。①支点:杠杆绕着转动的点。用字母O 表示。②动力:使杠杆转动的力。用字母 F1 表示。③阻力:阻碍杠杆转动的力。用字母 F2 表示。(说明: 动力、阻力都是杠杆的受力,所以作用点在杠杆上。动力、阻力的方向不一定相反,但它们使杠杆的转动的方向相反)④动力臂:从支点到动力作用线的距离。用字母l1表示。⑤阻力臂:从支点到阻力作用线的距离。用字母l2表示。3.画力臂方法:一找支点、二画线、三连距离、四标签。⑴ 找支点O;⑵ 延长力的作用线(虚线);⑶ 画力臂(实线双箭头,过支点垂直于力的作用线作垂线);⑷ 标力臂4.研究杠杆的平衡条件实验前:应调节杠杆两端的螺母,使杠杆在水平位置平衡。这样做的目的是:可以方便的从杠杆上量出力臂。结论:杠杆的平衡条件(或杠杆原理)是:动力×动力臂=阻力×阻力臂。写成公式F1l1=F2l2 也可写成:F1/F2=l2/l1。解题指导:分析解决有关杠杆平衡条件问题,必须要画出杠杆示意图;弄清受力与方向和力臂大小;然后根据具体的情况具体分析,确定如何使用平衡条件解决有关问题。(如:杠杆转动时施加的动力如何变化,沿什么方向施力最小等。)5.解决杠杆平衡时动力最小问题:此类问题中阻力×阻力臂为一定值,要使动力最小,必须使动力臂最大,要使动力臂最大需要做到①在杠杆上找一点,使这点到支点的距离最远;②动力方向应该是过该点且和该连线垂直的方向。四、考查方向1.杠杆分类
部分内容预览
![](/OfficeDocSource/UploadFiles/xa/2021/5/cda2bb5ecea82_imgsview/97cdcd02632e510a/806c7748d487f3bb/806c7748d487f3bb_1.jpg)
![](/OfficeDocSource/UploadFiles/xa/2021/5/cda2bb5ecea82_imgsview/97cdcd02632e510a/806c7748d487f3bb/806c7748d487f3bb_2.jpg)
![](/OfficeDocSource/UploadFiles/xa/2021/5/cda2bb5ecea82_imgsview/97cdcd02632e510a/806c7748d487f3bb/806c7748d487f3bb_3.jpg)
只能预览部分内容,查看全部内容需要下载哦~
