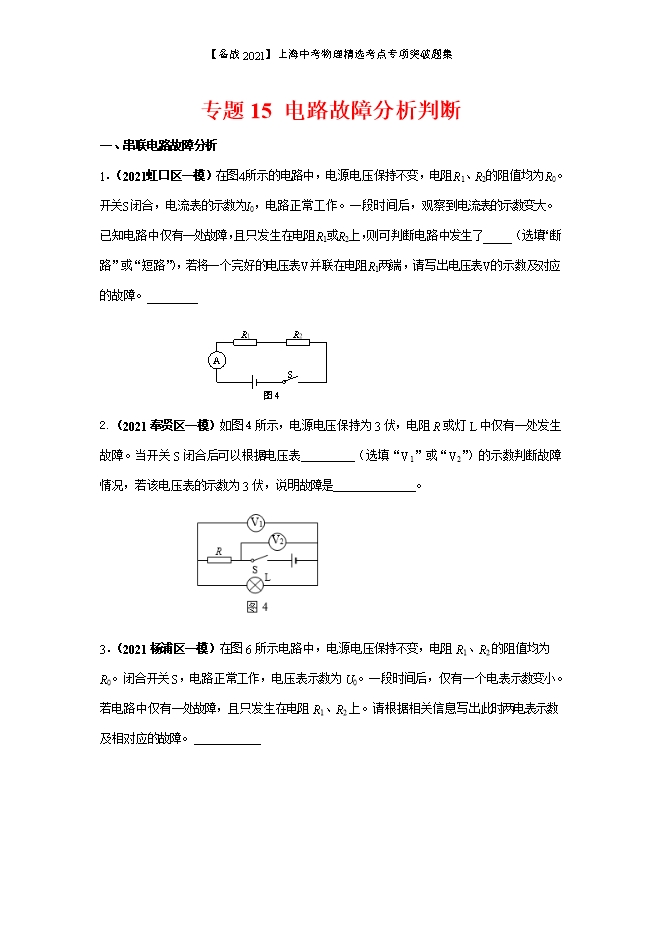

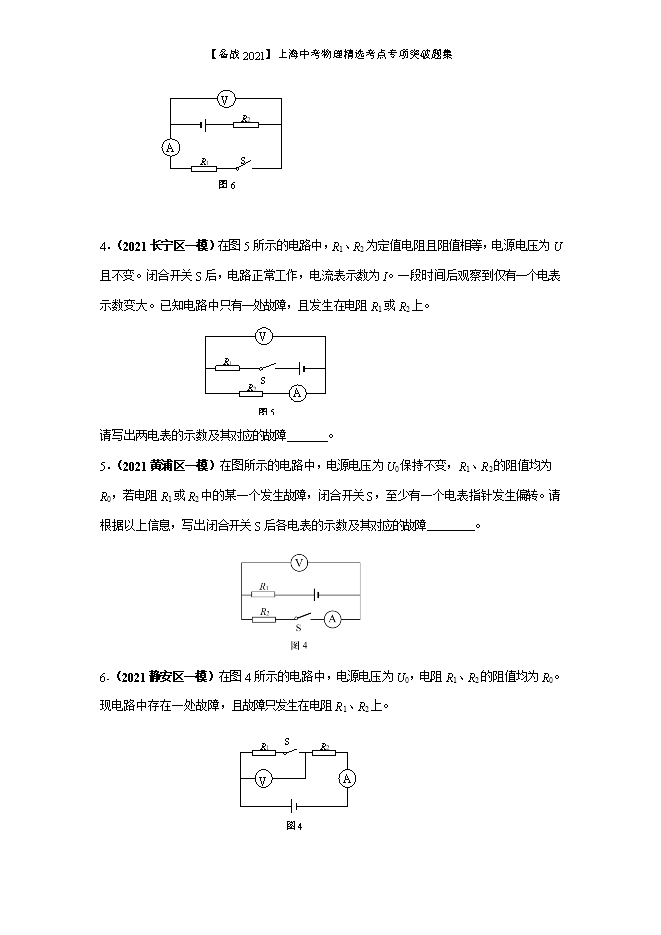

【内容简介】一、串联电路故障分析1．（2021虹口区一模）在图4所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。开关S闭合，电流表的示数为I0，电路正常工作。一段时间后，观察到电流表的示数变大。已知电路中仅有一处故障，且只发生在电阻R1或R2上，则可判断电路中发生了_____（选填“断路”或“短路”），若将一个完好的电压表V并联在电阻R1两端，请写出电压表V的示数及对应的故障。_________ 2.（2021奉贤区一模）如图4所示，电源电压保持为3伏，电阻R或灯L中仅有一处发生故障。当开关S闭合后可以根据电压表         （选填“V1”或“V2”）的示数判断故障情况，若该电压表的示数为3伏，说明故障是              。3．（2021杨浦区一模）在图6所示电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作，电压表示数为U0。一段时间后，仅有一个电表示数变小。若电路中仅有一处故障，且只发生在电阻R1、R2上。请根据相关信息写出此时两电表示数及相对应的故障。      4．（2021长宁区一模）在图5所示的电路中，R1、R2为定值电阻且阻值相等，电源电压为U且不变。闭合开关S后，电路正常工作，电流表示数为I。一段时间后观察到仅有一个电表示数变大。已知电路中只有一处故障，且发生在电阻R1或R2上。 请写出两电表的示数及其对应的故障       。5．（2021黄浦区一模）在图所示的电路中，电源电压为U0保持不变，R1、R2的阻值均为R0，若电阻R1或R2中的某一个发生故障，闭合开关S，至少有一个电表指针发生偏转。请根据以上信息，写出闭合开关S后各电表的示数及其对应的故障________。 6．（2021静安区一模）在图4所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1、R2上。     ① 开关S断开时，电压表V的示数可能为　 　。② 开关S闭合后，若电压表示数为U0，请写出电流表A的示数及相对应的故障。　 　7．（2020黄浦二模）在图6所示的电路中，已知电源电压为6伏保持不变。当开关S由断开到闭合，观察到两电表的示数均不变。若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息写出两电表的示数及相对应的故障。
