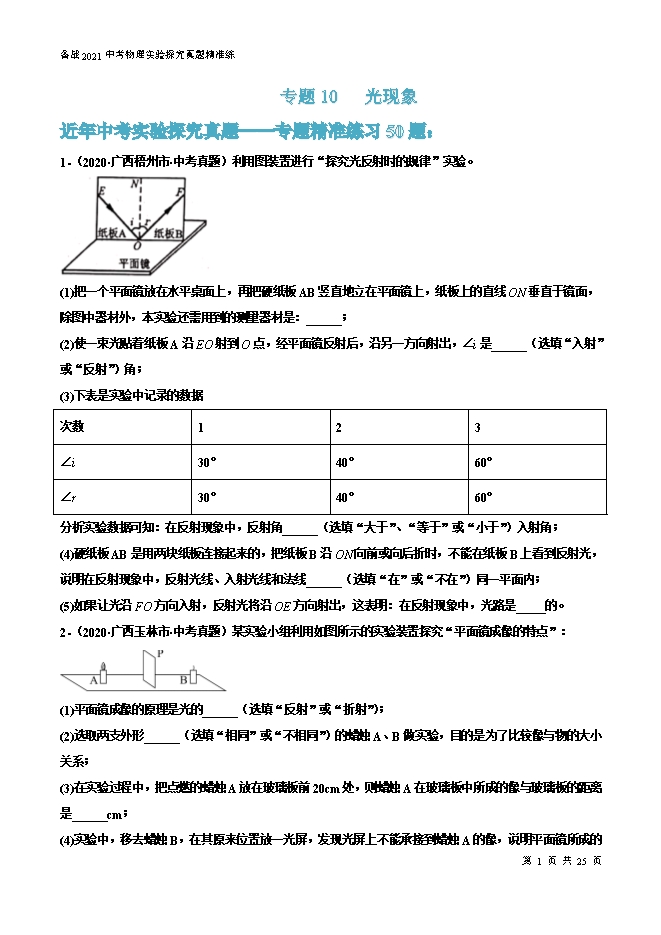

【内容简介】1．（2020•广西梧州市•中考真题）利用图装置进行“探究光反射时的规律”实验。 (1)把一个平面镜放在水平桌面上，再把硬纸板AB竖直地立在平面镜上，纸板上的直线ON垂直于镜面，除图中器材外，本实验还需用到的测量器材是：______；(2)使一束光贴着纸板A沿EO射到O点，经平面镜反射后，沿另一方向射出，∠i是______（选填“入射”或“反射”）角；(3)下表是实验中记录的数据次数123∠i30°40°60°∠r30°40°60°分析实验数据可知：在反射现象中，反射角______（选填“大于”、“等于”或“小于”）入射角；(4)硬纸板AB是用两块纸板连接起来的，把纸板B沿ON向前或向后折时，不能在纸板B上看到反射光，说明在反射现象中，反射光线、入射光线和法线______（选填“在”或“不在”）同一平面内；(5)如果让光沿FO方向入射，反射光将沿OE方向射出，这表明：在反射现象中，光路是_____的。2．（2020•广西玉林市•中考真题）某实验小组利用如图所示的实验装置探究“平面镜成像的特点”： (1)平面镜成像的原理是光的______（选填“反射”或“折射”）；(2)选取两支外形______（选填“相同”或“不相同”）的蜡烛A、B做实验，目的是为了比较像与物的大小关系；(3)在实验过程中，把点燃的蜡烛A放在玻璃板前20cm处，则蜡烛A在玻璃板中所成的像与玻璃板的距离是______cm；(4)实验中，移去蜡烛B，在其原来位置放一光屏，发现光屏上不能承接到蜡烛A的像，说明平面镜所成的像是______（选填“实”或“虚”）像。3．（2020•宁夏中考真题）小明利用如图甲所示的实验器材，做“探究平面镜成像的特点”实验： (1)小明用玻璃板代替平面镜的目的是__________；(2)小明在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，对蜡烛A和B的要求是_____，这是为了比较_____；实验中点燃蜡烛A的目的是__________；(3)小明完成实验后，在老师的帮助下对上述实验进行了改进，如图乙所示，他将右侧贴有半透膜的玻璃板用夹子固定在量角器上，把形如“7”的未点燃的生日蜡烛C､D分别插在铺有方格纸的泡沫板的a、b处，透过普通玻璃看不到蜡烛C清晰的像，透过贴膜玻璃能看到蜡烛D清晰的像，他透过贴膜玻璃能看到蜡烛D清晰的像是因为__________；(4)请你说出实验改进后的优点（至少说出两点）∶_______________｡4．（2020•河北中考真题）在“探究光的反射规律”的实；验中，平面镜水平放置，白色纸板竖直立在平而镜上，纸板由E、F两部分组成，可绕竖直接缝ON翻转，如图1所示。实验次数入射角反射角130°30°245°45°360°60° (1)实验中还需要的器材是：______、激光笔和铅笔。(2)将一束光贴着纸板E沿AO射到O点，纸板F上会显示出反射光束OB：为探究反射光和入射光是否在同一平面内，下一步的操作是：______。(3)使光束以不同角度入射进行实验，测量数据如上表所示。由此可得：在反射现象中，______。(4)如图2所示，已知入射光线与反射光线的夹角为90°，请在图中画出平面镜的位置并标出反射角的度数（______）。5．（2020•黑龙江中考真题）(1)在“探究光的反射规律”的实验中，小亮进行如图甲所示的实验，让一束光EO贴着纸板射到平面镜上，将纸板沿ON向后折，此时在NOF面上看不到反射光线，如图乙所示。此实验现象说明______。在甲图中如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明______；  (2)如图丙所示是小亮同学“探究平面镜成像特点”的实验装置，平面镜成像的原理是______。在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板的后面出现蜡烛的像，拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到 处时，可以看到它跟像完全重合。由此可以得出的结论是______，经过三次实验后，在白纸上记录像与物的对应点如图丁所示，用刻度尺分别测出其到玻璃板的距离，并进行比较，进一步分析得出结论______，用玻璃板代替平面镜的原因是______，便于研究平面镜的成像特点。6．（2020•西藏中考真题）在“探究平面镜成像的特点”实验中，实验装置图如图所示。 (1)在桌面上铺一张坐标纸，纸上竖立一块______（选填“5mm”或“2mm”）厚的玻璃板作为平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置；(2)把一支点燃的蜡烛A放在玻璃板的前面，可以看到它在玻璃板后面的像，用一张白纸作为光屏去承接这个像，发现白纸上找不到蜡烛的像，说明平面镜所成的像是______像；再拿一支外形相同但不点燃的蜡烛B，竖立着在玻璃板后面移动，直到看上去它跟A的像完全重合，这个位置就是A的像的位置，在纸上记下这两个位置，实验中选择两支完全相同的蜡烛的目的是______；(3)比较蜡烛和它的像到玻璃板的格子数，并记录下来，移动蜡烛A，重复实验，可以得到结论：像和物体到平面镜的距离______；像和物体的连线与镜面______。7．（2020•广西河池市•中考真题）探究“光的反射规律”时，某实验小组设计了如图所示的实验。
