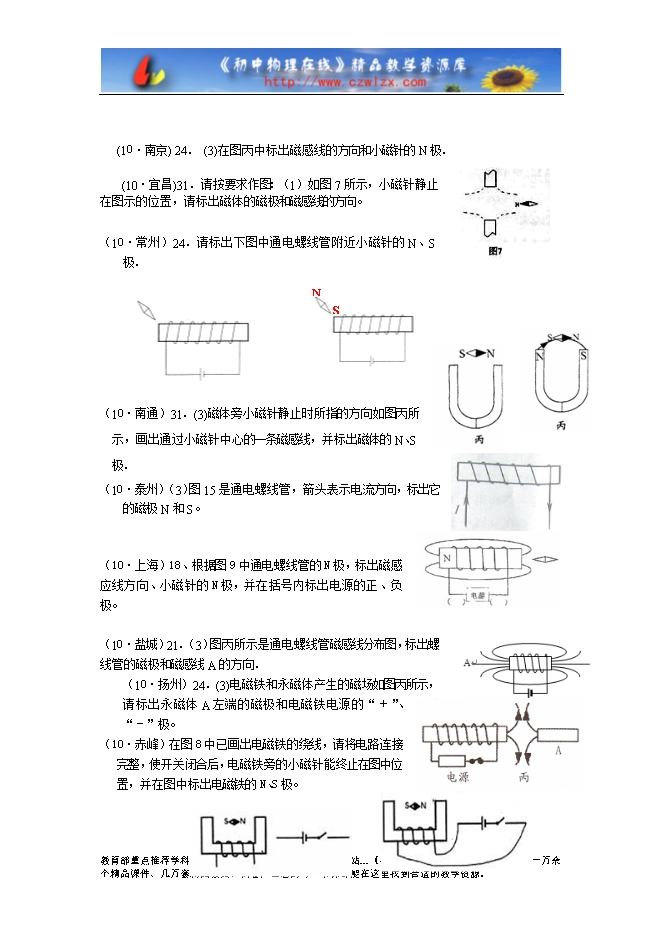

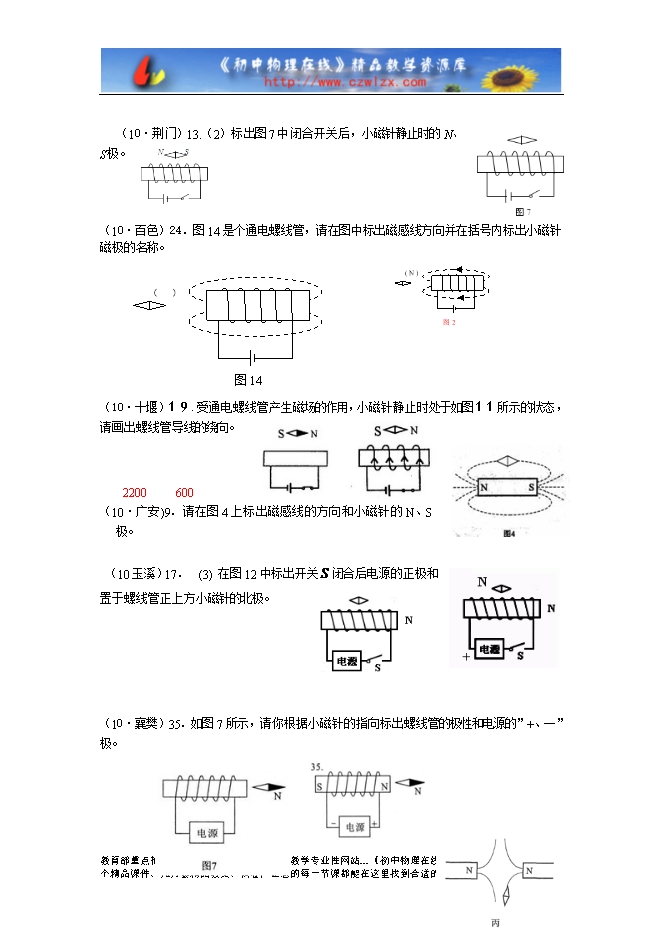

【内容简介】(10·海南)19、按要求作图（必须用尺子作图） [来源:学科网] （3）用箭头标出图丁中的磁感线的方向。 （10·泉州）标出如图11所示通电螺线管的磁极。 （10·毕节）标出图中通电螺线管和小磁针的南北极（用“N”和“S”表示） （10·遵义） 32．③如图C所示，请你在图中标出通电螺线管的N、S极和磁感线方向。 （10·黄冈）29．如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线(导线对金属棒的作用力忽略不计)，当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图． 受力如图所示(画出重力G、磁力F各得1分，橡皮筋的弹力F1、F2共1分；2个弹力画在重力作用线上或只在重力作用线上画1个弹力可得1分；磁力方向向下即可)。 （10·湖北仙桃）17．如图7所示，根据小磁针静止时的指向，标出电源的正、负极及通电螺线管的N、S极。 17．如答图2所示（2分）。（螺线管的N、S极和电源的正、负极标明正确的各得1分） （10·荆门）13.（2）标出图7中闭合开关后，小磁针静止时的N、S极。 （10·百色）24．图14是个通电螺线管，请在图中标出磁感线方向并在括号内标出小磁针磁极的名称。 （10·十堰）１９.受通电螺线管产生磁场的作用，小磁针静止时处于如图１１所示的状态，请画出螺线管导线的绕向。 ........ ? ? ?
