【寒假作业】巩固练17 欧姆定律--2020-2021学年人教版九年级物理上学期寒假作业

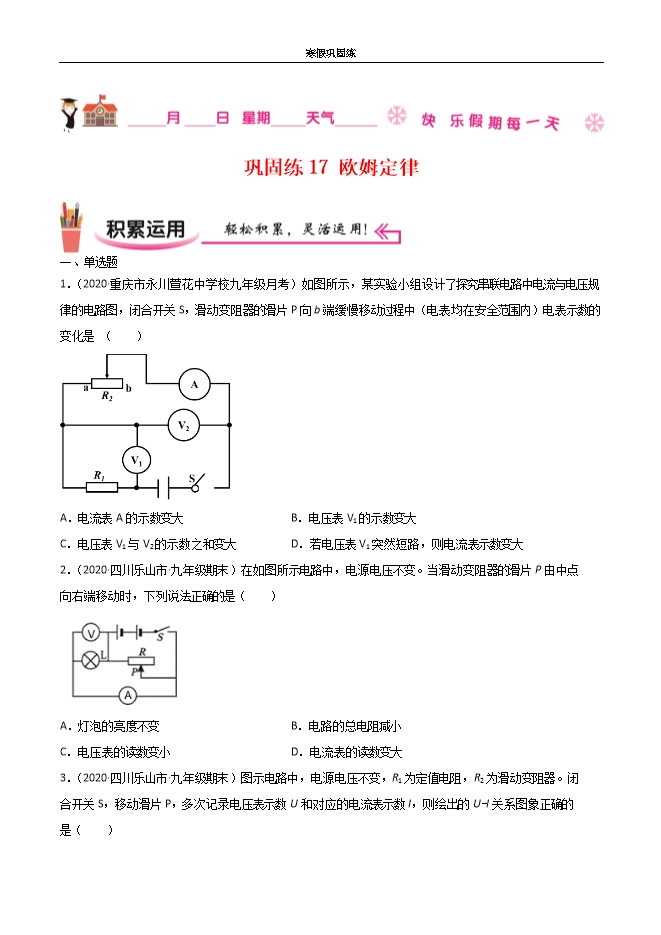

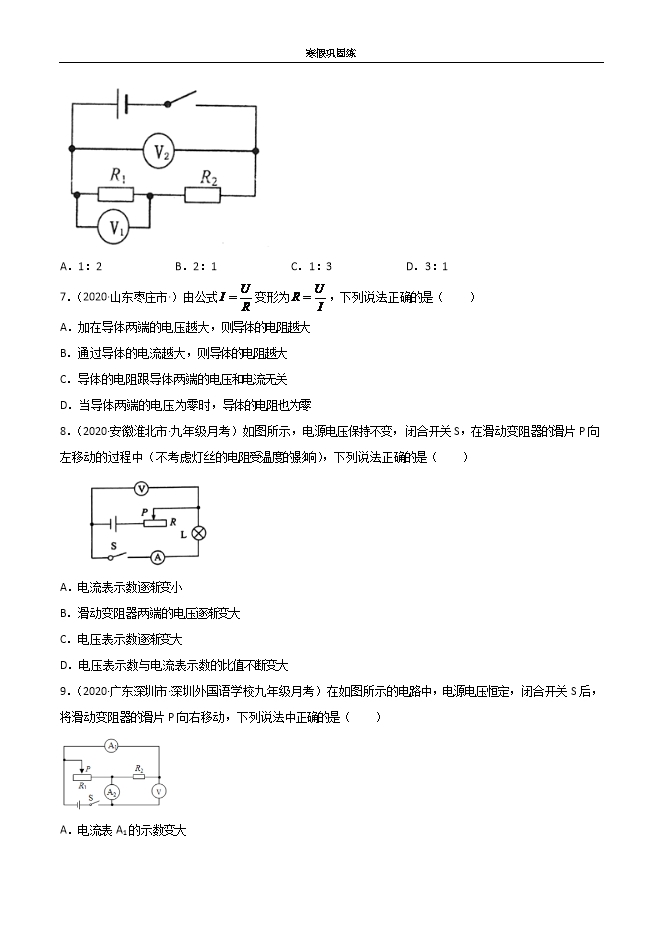

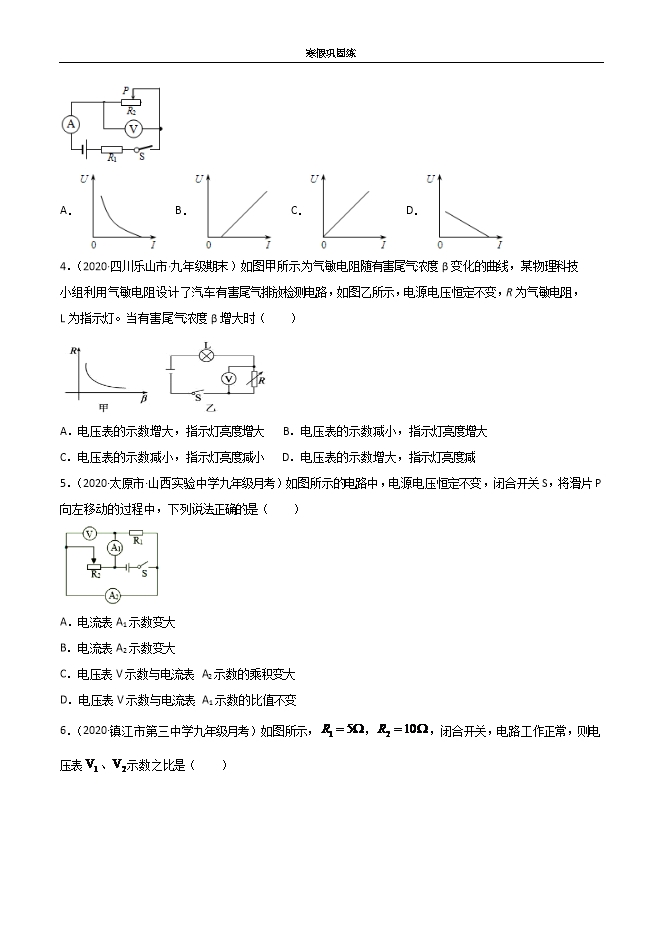

【内容简介】1.(2020•重庆市永川萱花中学校九年级月考)如图所示,某实验小组设计了探究串联电路中电流与电压规律的电路图,闭合开关S,滑动变阻器的滑片P向b端缓慢移动过程中(电表均在安全范围内)电表示数的变化是 ( )A.电流表A的示数变大B.电压表V1的示数变大C.电压表V1与V2的示数之和变大D.若电压表V1突然短路,则电流表示数变大【答案】D【解析】ABC.闭合开关S,定值电阻R1与滑动变组器R2串联,电压表V1测量R1电压、电压表V1测量R2电压,滑动变阻器的滑片P向b端缓慢移动,R2接入阻值变大,电路总电阻变大,电路电流变小,R1电压变小,R2电压变大,所以电流表示数表小,电压表V1示数变小,电压表V2示数变大。由于电源电压不变,所以电压表V1与V2的示数之和不变。故ABC不符合题意;D.若电压表V1突然短路,R1也被短路,电路电阻变小,则电流表示数变大。故D符合题意。故选D。2.(2020•四川乐山市•九年级期末)在如图所示电路中,电源电压不变。当滑动变阻器的滑片P由中点向右端移动时,下列说法正确的是( ) A.灯泡的亮度不变B.电路的总电阻减小C.电压表的读数变小D.电流表的读数变大【答案】A【解析】AC.由电路图可知,灯泡和滑动变阻器并联接在电源两端,电压表测电源电压,电源电压不变,灯泡亮度不变,电压表示数也不变,故A正确,C不正确;B.当滑动变阻器的滑片P由中点向右端移动时,滑动变阻器的电阻变大,灯泡电阻不变,所以电路的总电阻变大,故B不正确;D.电路为并联电路,电流表测通过灯泡的电流,电源电压不变电流表示数也不改变,故D不正确。故选A。3.(2020•四川乐山市•九年级期末)图示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器。闭合开关S,移动滑片P,多次记录电压表示数U和对应的电流表示数I,则绘出的U-I关系图象正确的是( ) A. B. C. D. 【答案】D【解析】电压表测量滑动变阻器的电阻,故当滑动变阻器阻值最大时,电压表的示数最大,此时总电阻最大,电流最小,当滑片向左移动时,滑动变阻器的阻值变小,总电阻变小,电流变大,此时定值电阻的阻值变大,电压变大,则滑动变阻器两端的电压变小,最后滑动变阻器阻值为零,电流表的示数最大,滑动变阻器的电压最小,故电压表的示数是越变越小,滑动变阻器的电压表的大小为
