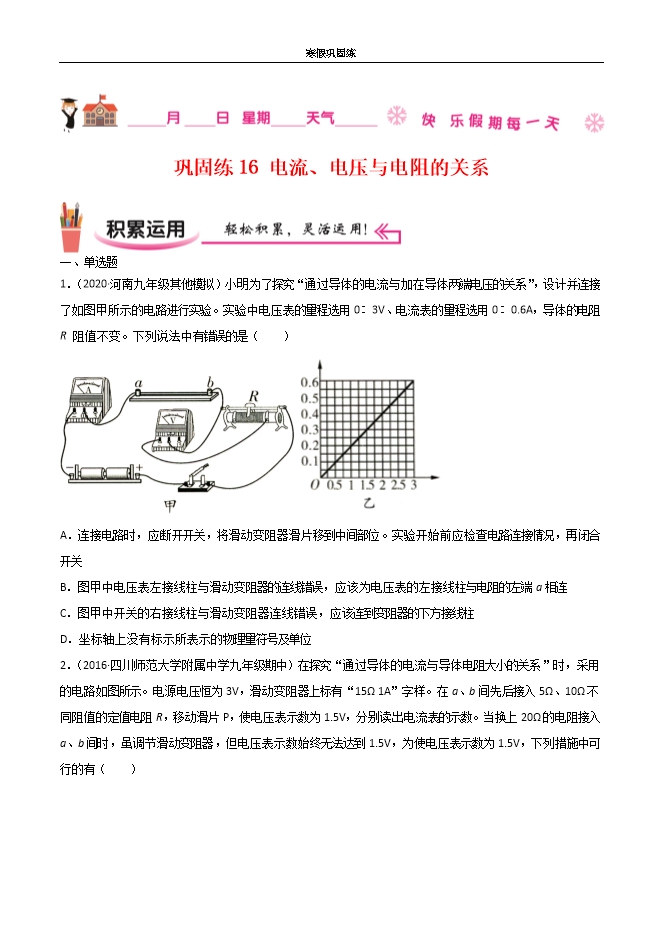

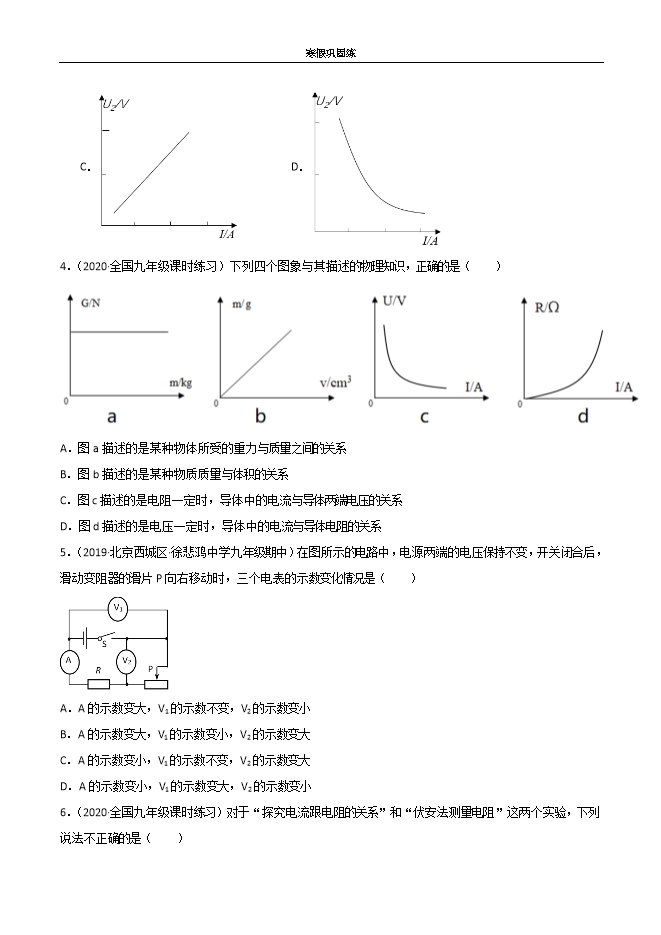

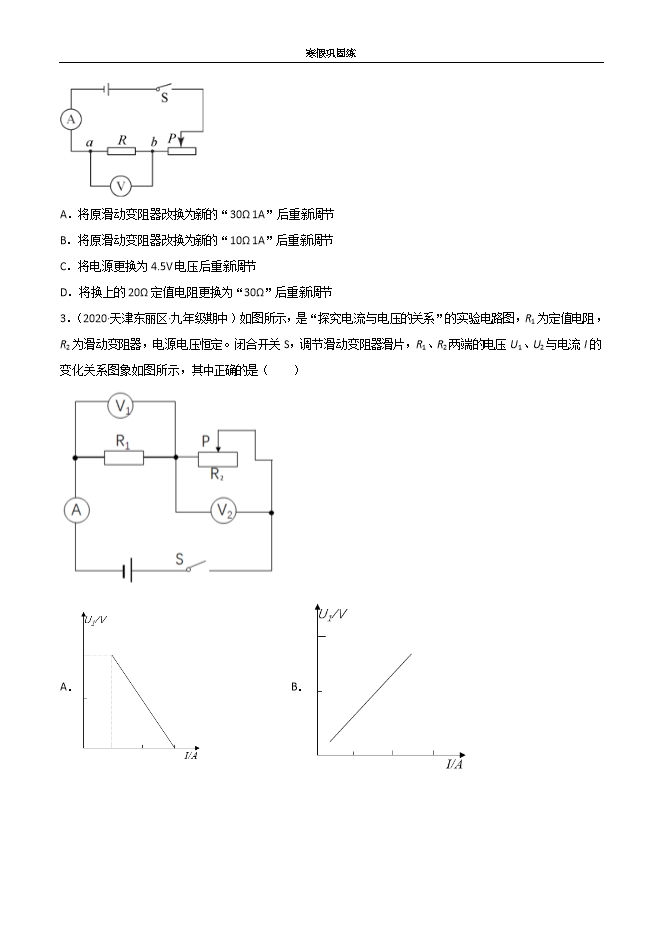

【内容简介】1．（2020•河南九年级其他模拟）小明为了探究“通过导体的电流与加在导体两端电压的关系”，设计并连接了如图甲所示的电路进行实验。实验中电压表的量程选用0 3V、电流表的量程选用0 0.6A，导体的电阻R 阻值不变。下列说法中有错误的是（　　）  A．连接电路时，应断开开关，将滑动变阻器滑片移到中间部位。实验开始前应检查电路连接情况，再闭合开关B．图甲中电压表左接线柱与滑动变阻器的连线错误，应该为电压表的左接线柱与电阻的左端a相连C．图甲中开关的右接线柱与滑动变阻器连线错误，应该连到变阻器的下方接线柱D．坐标轴上没有标示所表示的物理量符号及单位【答案】A【解析】A．连接电路时，应该将滑动变阻器的滑片移到最大阻值处，利用其电阻最大程度地保护电路，故A错误，符合题意；B．实验中，要用电压表测量定值电阻两端电压，电压表应该与定值电阻并联，所以，电压表的左接线柱应该与电阻的左端a相连，故B正确，不符合题意；C．滑动变阻器应该采用一上一下的接法，所以，开关的右接线柱与滑动变阻器连线错误，应该连到变阻器的下方接线柱，故C正确，不符合题意；D．坐标轴上没有标示所表示的物理量符号及单位，这样的图象是没有意义的，故D正确，不符合题意。故选A。2．（2016•四川师范大学附属中学九年级期中）在探究“通过导体的电流与导体电阻大小的关系”时，采用的电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样。在a、b间先后接入5Ω、10Ω不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，分别读出电流表的示数。当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电压表示数始终无法达到1.5V，为使电压表示数为1.5V，下列措施中可行的有（　　） A．将原滑动变阻器改换为新的“30Ω 1A”后重新调节B．将原滑动变阻器改换为新的“10Ω 1A”后重新调节C．将电源更换为4.5V电压后重新调节D．将换上的20Ω定值电阻更换为“30Ω”后重新调节【答案】A【解析】当换上20Ω的电阻接入a、b间时，虽调节滑动变阻器，但电压表示数始终无法达到1.5V，可能是滑动变阻器最大阻值太小，因为滑动变阻器的电阻太小，滑动变阻器分压太小，使电阻R两端的电压过大造成的，或是由于控制的定值电阻两端的电压太小造成的；或是电源电压太大；或电阻R的阻值太大造成的；故可以将原滑动变阻器改换为新的“30Ω 1A”后重新调节或减小电源电压或换上比20Ω小的电阻，故BCD不符合题意，A符合题意。故选A。3．（2020•天津东丽区•九年级期中）如图所示，是“探究电流与电压的关系”的实验电路图，R1为定值电阻，R2为滑动变阻器，电源电压恒定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、U2与电流I的变化关系图象如图所示，其中正确的是（　　）
