第十四章 欧姆定律(B卷提优篇)--2020-2021学年苏科版九年级物理上册同步单元AB卷(原卷版和解析版)

ID:140458 2021年01月19日 资料纠错 有奖上传 收藏

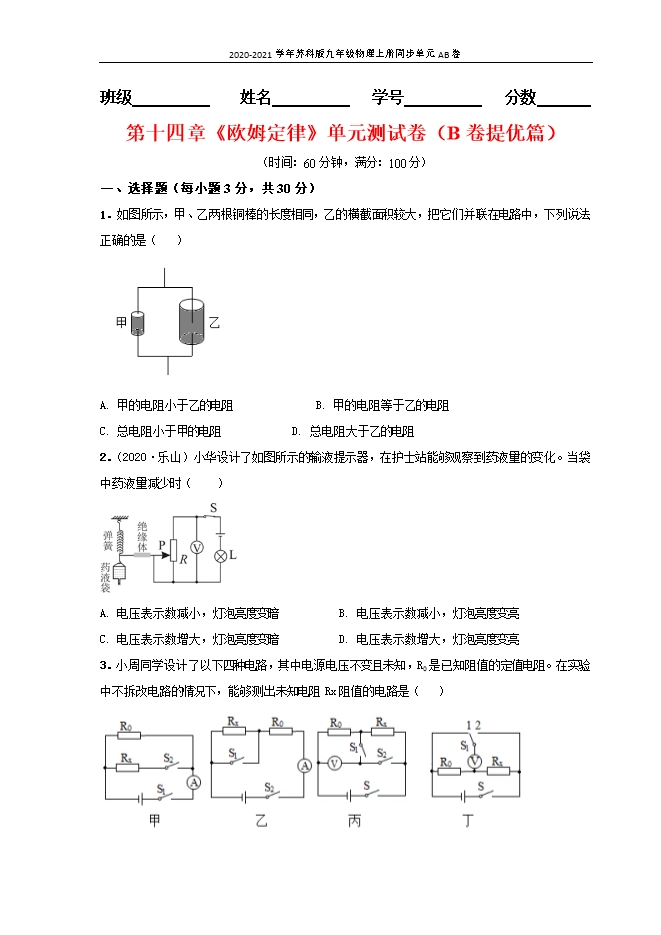

【内容简介】1.如图所示,甲、乙两根铜棒的长度相同,乙的横截面积较大,把它们并联在电路中,下列说法正确的是(   ) A. 甲的电阻小于乙的电阻              B. 甲的电阻等于乙的电阻C. 总电阻小于甲的电阻            D. 总电阻大于乙的电阻【答案】C 【解析】AB.不考虑温度的影响,当材料和长度一定时,导体的横截面积越小,其电阻越大;因为甲、乙两铜棒的材料相同、长度相同,而横截面积不同,甲的横截面积小,所以甲的电阻大于乙的电阻,AB不符合题意; CD.甲乙并联在电路中,根据并联电路中电阻的特点可知,电阻并联时相当于增大了导体的横截面积,总电阻会减小,则总电阻小于甲的电阻,也小于乙的电阻,C符合题意,D不符合题意。故答案为:C。2.(2020•乐山)小华设计了如图所示的输液提示器,在护士站能够观察到药液量的变化。当袋中药液量减少时(  ) A. 电压表示数减小,灯泡亮度变暗          B. 电压表示数减小,灯泡亮度变亮C. 电压表示数增大,灯泡亮度变暗          D. 电压表示数增大,灯泡亮度变亮【答案】B【解析】由图可知,变阻器与灯泡串联,电压表测变阻器两端的电压;当袋中药液量减少时,滑片向上移动,变阻器连入电路的电阻变小,根据串联电路的分压特点可知,变阻器两端的电压变小,即电压表的示数变小,电路的总电阻减小,根据欧姆定律可知,电路中电流变大,灯泡亮度变亮。故选B。3.小周同学设计了以下四种电路,其中电源电压不变且未知,R0是已知阻值的定值电阻。在实验中不拆改电路的情况下,能够测出未知电阻Rx阻值的电路是(   )  A. 只有甲     B. 只有乙丙   C. 只有甲乙丙    D. 甲乙丙丁都可以【答案】 C   【解析】甲图:只闭合S2时,两电阻串联,电流表测电路中电流I1;两开关都闭合时只有R0接入电路中,电流表测此时电路中电流I0  , 根据电源电压不变列式I1(R0+Rx)=I 0R 0 可求出Rx的阻值,故能测出Rx阻值;乙图:闭合开关S、S2  , 两只电阻串联,电压表测量电源电压为U;闭合S,断开S2  , 闭合S1  , 电压表测量电阻R0两端电压U0  , 根据电路电流相等列式  可求出Rx的阻值,故能测出Rx阻值;丙图:只闭合S1时,电路是只有R0的基本电路,电流表测量通过R0的电流I0;再闭合S2  , 两只电阻并联,电流表测量干路电流I,根据电源电压不变列式I0R0=(I﹣I0)Rx可求出Rx的阻值,故能测出Rx阻值;丁图:闭合开关S,S1接1,两只电阻串联,电压表测量R0两端电压为U0;S1接2,电压表反接,不能测量Rx两端电压Ux  , 仅有一个电压值,不能测出Rx阻值。ABD不符合题意,C符合题意。故答案为:C。4.如图所示的钨丝是将一个白炽灯去除玻璃罩制成的,闭合开关S,小灯泡L发光,钨丝不发光,向钨线吹气时,小灯泡L变亮,用酒精灯给钨丝加热,小灯泡L逐渐变暗直至熄灭,由实验可知(   )  A. 钨丝的电阻随温度升高而减小B. 向钨丝吹气时,钨丝电阻变小C. 给钨丝加热时,电路中的电流变大D. 小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流【答案】 B   【解析】AC.用酒精灯对白炽灯的钨丝加热,钨丝的温度升高,观察到小灯泡L的亮度明显变暗,说明通过小灯泡L的电流变小,钨丝的电阻增大,AC不符合题意; B.闭合开关S,小灯泡L发光,钨丝不发光,向钨丝吹气时,小灯泡L变亮,说明通过小灯泡的电流变大,则钨丝的电阻减小,B符合题意;D.由于钨丝和小灯泡串联接入电路中,则通过它们的电流是相同的,D不符合题意。故答案为:B。5.(2020•青海)如图所示,灯泡L1、L2的电阻分别为20Ω和30Ω。闭合开关S,通过灯泡L1、L2的电流分别为I1、I2,它们两端的电压分别为U1、U2,则下列正确的是(  )
