第十四章 欧姆定律(A卷基础篇)--2020-2021学年苏科版九年级物理上册同步单元AB卷(原卷版和解析版)

ID:140456 2021年01月19日 资料纠错 有奖上传 收藏

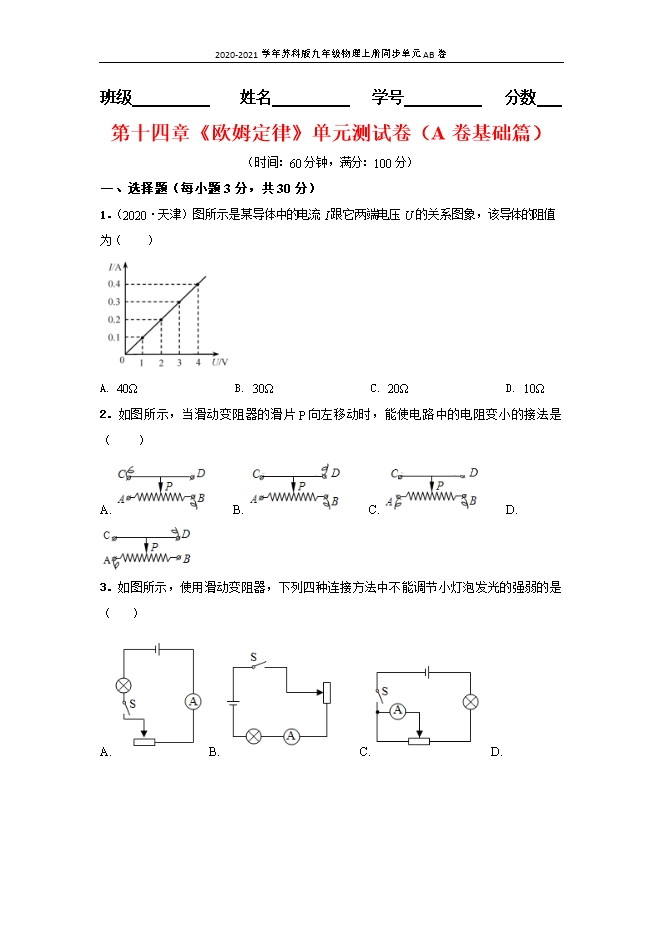

【内容简介】1.(2020•天津)图所示是某导体中的电流I跟它两端电压U的关系图象,该导体的阻值为(  ) A. 40ΩB. 30ΩC. 20ΩD. 10Ω【答案】D【解析】由图像知,通过该导体的电流与导体两端的电压成正比,说明导体的电阻不随温度变化而变化;由欧姆定律I=U/R可得,导体的电阻R=U/I=1V/0.1A=10Ω;故选D。2.如图所示,当滑动变阻器的滑片P向左移动时,能使电路中的电阻变小的接法是(     ) A.           B.           C.           D.  【答案】 D   【解析】A.A图滑动变阻器的接线柱接B和C,连入电路中的电阻丝是PB部分.当滑片P向左滑动时,PB电阻丝长度变大,电阻变大.此选项不符合题意; B.B图滑动变阻器的接线柱接B和D,连入电路中的电阻丝是PB部分.当滑片P向左滑动时,PB电阻丝长度变大,电阻变大.此选项不符合题意;C.C图滑动变阻器的接线柱接B和A,连入电路中的电阻丝是AB部分.无论怎样移动滑片,滑动变阻器接入电路电阻不变.此选项不符合题意;D.D图滑动变阻器的接线柱接A和D,连入电路中的电阻丝是AP部分.当滑片P向左滑动时,AP电阻丝长度变小,电阻变小.此选项符合题意.故答案为:D。3.如图所示,使用滑动变阻器,下列四种连接方法中不能调节小灯泡发光的强弱的是(    )  A.    B.        C.     D.  【答案】 D   【解析】A.由于图中滑动变阻器和电灯是串联的,左右移动滑片时,能改变电灯的电压和电流,从而调节灯泡发光的强弱,A不符合题意; B.由于图中滑动变阻器和电灯是串联的,上下移动滑片时,能改变电灯的电压和电流,从而调节灯泡发光的强弱,B不符合题意;C.由于图中滑动变阻器和电灯是串联的,左右移动滑片时,能改变电灯的电压和电流,从而调节灯泡发光的强弱,C不符合题意;D.由于图中滑动变阻器和电灯并联接到电源上,灯泡两端的电压和本身的电阻不变,通过的电流不变,灯泡的亮度不变,且当滑动变阻器接入电路阻值为零时,形成电源短路,D符合题意。故答案为:D4.(2020•荆门)如图所示,AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,下列说法正确的是(     ) A. AB段电阻大,电流小                      B. BC段电阻小,电流小C. AB段电阻一定大,电流与BC段相等         D. BC段电阻可能大,电流与AB段相等【答案】D【解析】导体AB和BC串联后接入电路中,根据串联电路电流规律可知,通过导体AB和BC的电流相同;因为导体的电阻与导体的材料、长度、横截面积、温度有关,由题干,导体AB和BC长度相同,而材料、横截面积不同,温度未知,则导体AB和BC段电阻大小无法确定。故ABC错误,D正确。故选D 5.(2020•遂宁)物理科代表为全班同学设计了如下四个电路图,图中电源电压未知但不变,R0为阻值已知的定值电阻,R1为最大阻值已知的滑动变阻器,通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是(  )    A.                  B.                C.                    D. 【答案】A【解析】A.由图可知,定值电阻和电流表串联,我们可以求出电源的电压,无法求出未知电阻Rx阻值,故A符合题意;B.闭合开关S1和S2后,定值电阻R0被短路,电压表的示数即为电源电压U;闭合S1,断开S2,此时电压表的示数为U1,可以求得Rx为 ,故B不符合题意;C.闭合开关,当滑动变阻器滑片移动到最右端时,此时的电压为U,当当滑动变阻器滑片移动到最左端时,此时的电压为U1,可以求得Rx为 ,故C不符合题意;D.闭合开关,当滑动变阻器滑片移动到最右端时,此时的电压为I,当当滑动变阻器滑片移动到最左端时,此时的电压为I1,可以求得Rx为 ,故D不符合题。故选A。6.如图所示,电源电压保持不变,闭合开关后,两灯都能正常工作,灯L1  , L2的电阻之比为R1:R2=1:2,此时甲、乙两电表的示数之比为(  ) A. 2:1      B. 1:2      C. 3:2     D. 2:3【答案】D  【解析】乙表与电源两端连接,所以乙是电压表,甲如果是电流表,S闭合时,灯L2短路,与题意不符,故甲也是电压表,甲表测L2的电压,乙表测电源电压,两灯串联, =  ,根据分压原理可知   ,根据串联电路总电压等于各用电器两端的电压之和可得,a
