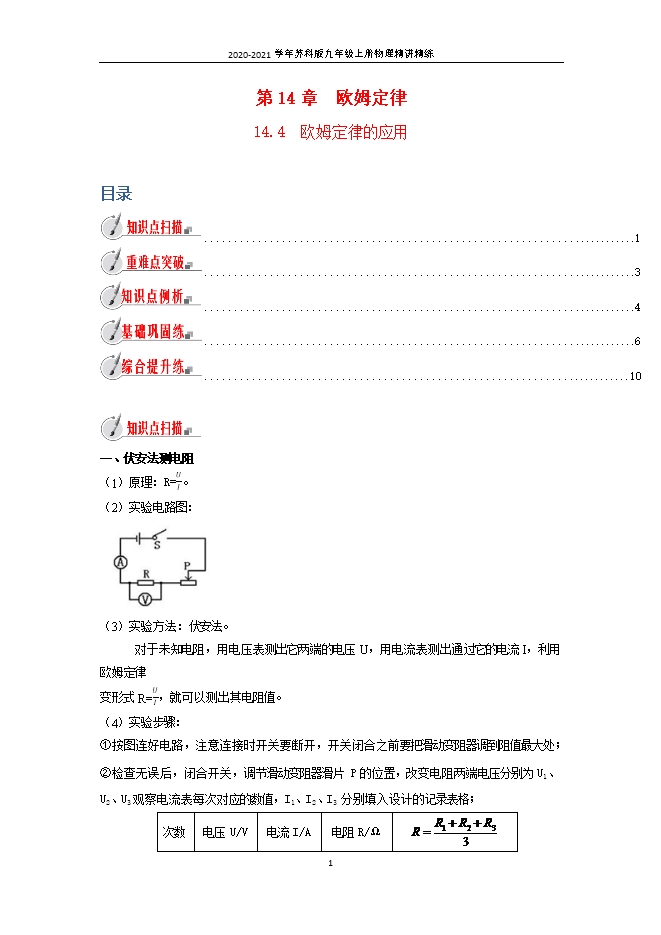

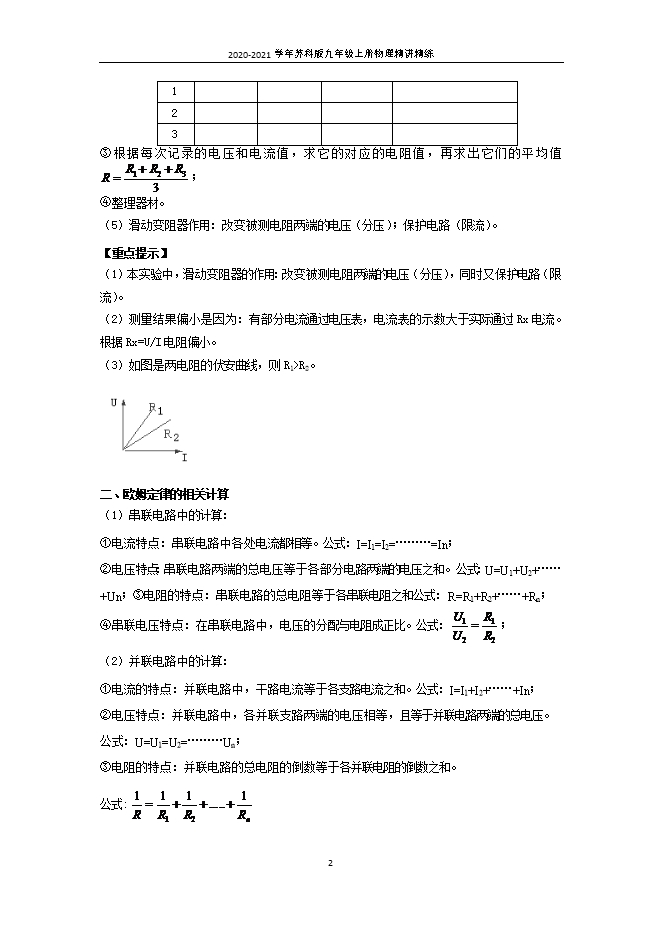

【内容简介】一、伏安法测电阻（1）原理：R=U/I。（2）实验电路图：   （3）实验方法：伏安法。对于未知电阻，用电压表测出它两端的电压U，用电流表测出通过它的电流I，利用欧姆定律变形式R=U/I，就可以测出其电阻值。（4）实验步骤：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处； ②检查无误后，闭合开关，调节滑动变阻器滑片 P的位置，改变电阻两端电压分别为U1、U2、U3观察电流表每次对应的数值，I1、I2、I3 分别填入设计的记录表格；次数电压U/V电流I/A电阻R/Ω 1　　　　2　　　　3　　　　③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值 ；④整理器材。（5）滑动变阻器作用：改变被测电阻两端的电压（分压）；保护电路（限流）。【重点提示】（1）本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。（2）测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。根据Rx=U/I电阻偏小。（3）如图是两电阻的伏安曲线，则R1>R2。 二、欧姆定律的相关计算（1）串联电路中的计算：①电流特点：串联电路中各处电流都相等。公式：I=I1=I2=………=In；②电压特点：串联电路两端的总电压等于各部分电路两端的电压之和。公式：U=U1+U2+……+Un；③电阻的特点：串联电路的总电阻等于各串联电阻之和公式：R=R1+R2+……+Rn；④串联电压特点：在串联电路中，电压的分配与电阻成正比。公式： ；（2）并联电路中的计算：①电流的特点：并联电路中，干路电流等于各支路电流之和。公式：I=I1+I2+……+In；②电压特点：并联电路中，各并联支路两端的电压相等，且等于并联电路两端的总电压。公式：U=U1=U2=………Un；③电阻的特点：并联电路的总电阻的倒数等于各并联电阻的倒数之和。公式:  ④并联电特点：在并联电路中，电流的分配与电阻成反比。公式： 。（3）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即 。（4）不管是串联还是并联电路中，某个电阻的阻值增大，电路的总电阻都是增大；如果电路中电阻的个数增多，则串联电路的总电阻增大，而并联电路的总电阻减小。【重点提示】（1）注意： ①适用范围：纯电阻电路。 ②固定性：欧姆定律内容是I=U/R，其他都不是，而是其变形式。 ③导体的电阻是本身的一种性质，与导体两端的电压和通过的电流无关。 动态电路安全分析（1）首先判断串并联，抓住串并联的特点。（2）判断仪器仪表测量对象，列出仪表电流和电压的安全范围。（3）根据欧姆定律进行计算。动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。
