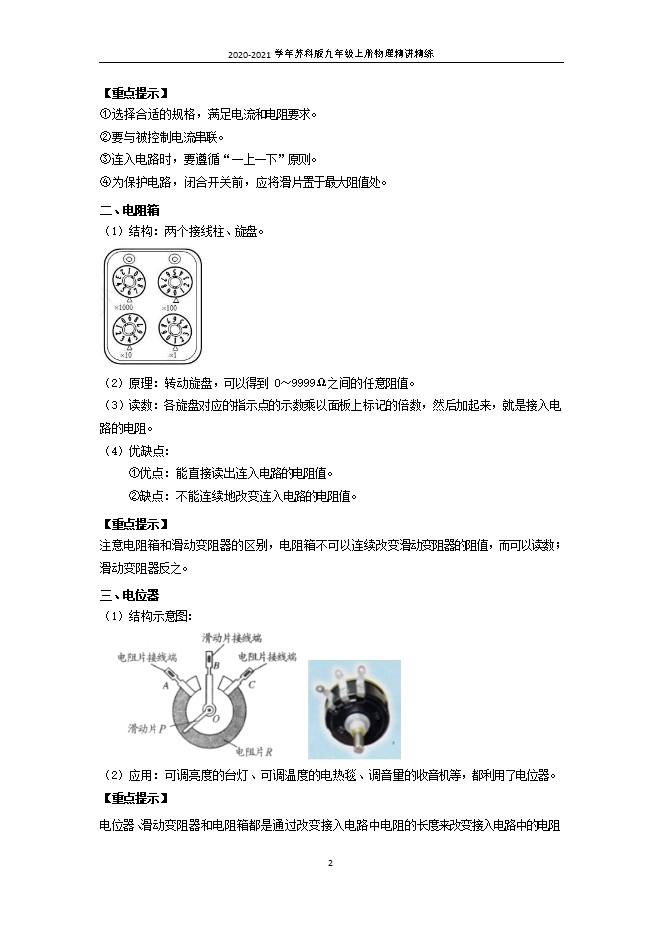

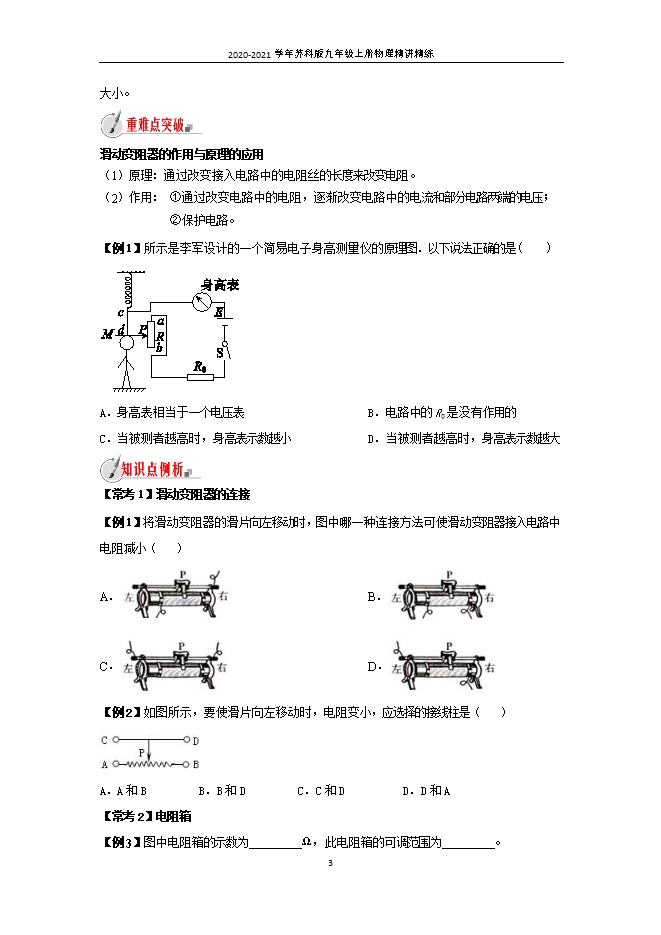

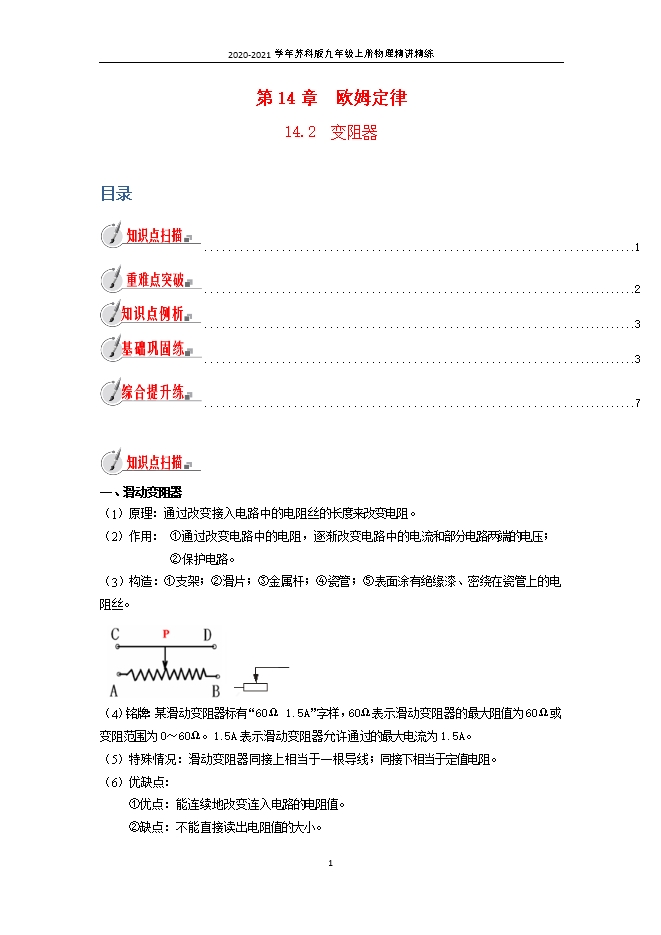

【内容简介】一、滑动变阻器（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。（2）作用： ①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。（3）构造：①支架；②滑片；③金属杆；④瓷管；⑤表面涂有绝缘漆、密绕在瓷管上的电阻丝。     （4）铭牌：某滑动变阻器标有“60Ω 1.5A”字样，60Ω表示滑动变阻器的最大阻值为60Ω或变阻范围为0～60Ω。1.5A表示滑动变阻器允许通过的最大电流为1.5A。（5）特殊情况：滑动变阻器同接上相当于一根导线；同接下相当于定值电阻。（6）优缺点： ①优点：能连续地改变连入电路的电阻值。 ②缺点：不能直接读出电阻值的大小。【重点提示】①选择合适的规格，满足电流和电阻要求。②要与被控制电流串联。③连入电路时，要遵循“一上一下”原则。④为保护电路，闭合开关前，应将滑片置于最大阻值处。二、电阻箱（1）结构：两个接线柱、旋盘。  （2）原理：转动旋盘，可以得到 0～9999Ω之间的任意阻值。（3）读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加起来，就是接入电路的电阻。（4）优缺点： ①优点：能直接读出连入电路的电阻值。 ②缺点：不能连续地改变连入电路的电阻值。【重点提示】注意电阻箱和滑动变阻器的区别，电阻箱不可以连续改变滑动变阻器的阻值，而可以读数；滑动变阻器反之。三、电位器（1）结构示意图：   （2）应用：可调亮度的台灯、可调温度的电热毯、调音量的收音机等，都利用了电位器。【重点提示】电位器、滑动变阻器和电阻箱都是通过改变接入电路中电阻的长度来改变接入电路中的电阻大小。 滑动变阻器的作用与原理的应用（1）原理：通过改变接入电路中的电阻丝的长度来改变电阻。（2）作用： ①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路。【例1】所示是李军设计的一个简易电子身高测量仪的原理图．以下说法正确的是(　　) A．身高表相当于一个电压表                     B．电路中的R0是没有作用的C．当被测者越高时，身高表示数越小             D．当被测者越高时，身高表示数越大【答案】D；【解析】A.身高表与滑动变阻器串联，应为电流表，故A错误；B.当人的身高越高时，滑片越靠近上端，滑动变阻器连入电路中的电阻越小，如果没有电阻R0，会造成电路中电流过大，烧坏电表，因此电路中的R0具有保护电路的作用，故B错误；C.当被测者越高时，滑片越靠上，R连入电路的阻值变小，则电路中的电流变大，身高表示数变大，故C错误，D正确。
