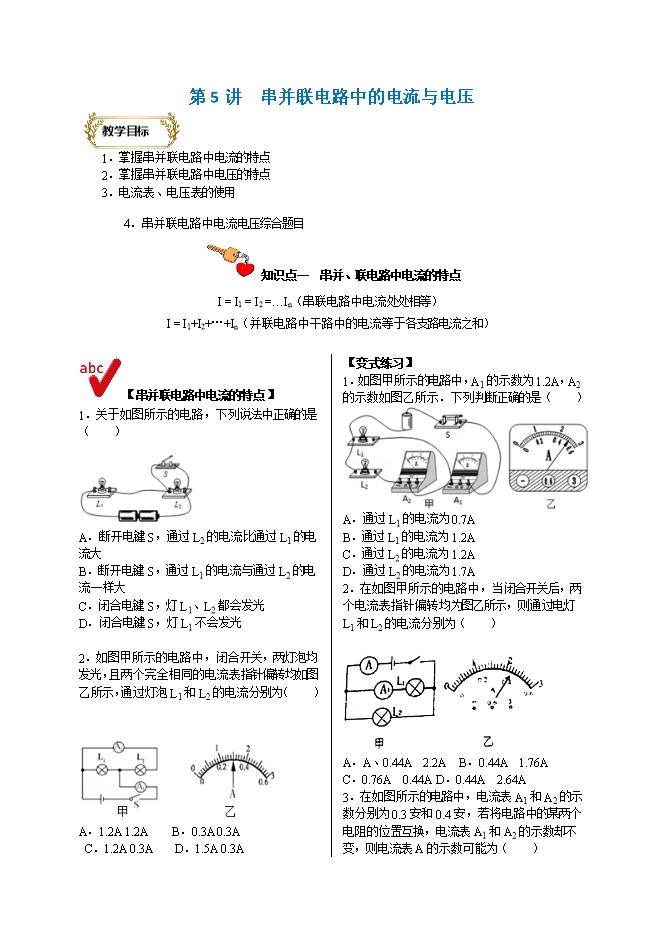

【内容简介】1．掌握串并联电路中电流的特点2．掌握串并联电路中电压的特点3．电流表、电压表的使用4．串并联电路中电流电压综合题目 知识点一  串并、联电路中电流的特点I = I1 = I2 =…In（串联电路中电流处处相等）I = I1+I2+…+In（并联电路中干路中的电流等于各支路电流之和） 【串并联电路中电流的特点】1．关于如图所示的电路，下列说法中正确的是（　　） A．断开电键S，通过L2的电流比通过L1的电流大B．断开电键S，通过L1的电流与通过L2的电流一样大C．闭合电键S，灯L1、L2都会发光D．闭合电键S，灯L1不会发光【解答】解：（1）由图可知，断开电键S，灯L1、L2串联，串联电路中电流处处相等，因此通过L1的电流与通过L2的电流一样大，故A错误，B正确；（2）闭合电键S，灯泡L2被短路，故灯L1会发光，L2不会发光，故CD错误。故选：B。2．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　） A．1.2A 1.2A  B．0.3A 0.3A   C．1.2A 0.3A D．1.5A 0.3A【解答】解：分析电路可知：两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流；由于并联电路中，干路中的电流等于各支路电流之和，所以A1选择的量程是0～3A，分度值为0.1A，所以电流表A1的示数为I总＝1.5A，即干路电流为1.5A；电流表A2选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2＝0.3A，即通过灯L2的电流为0.3A；那么通过灯L1的电流大小为：I1＝I总﹣I2＝1.5A﹣0.3A＝1.2A。故选：C。【变式练习】1．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（　　） A．通过L1的电流为0.7AB．通过L1的电流为1.2AC．通过L2的电流为1.2AD．通过L2的电流为1.7A【解答】解：由图可知：把两个电流表看成导线，得出两个灯泡是并联的。A1串联在干路中，A1测干路电流，A1的示数为1.2A。A2和L2串联，测L2的电流，A2如果使用0～3A，示数是2.5A，大于干路电流，由于并联电路的干路电流等于各支路电流之和，所以A2使用0～0.6A，示数是0.5A，即L2的电流是0.5A，故CD错误。根据串联电路干路电流等于各支路电流之和。所以L1的电流为：I1＝I﹣I2＝1.2A﹣0.5A＝0.7A，故A正确，B错误。故选：A。2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过电灯L1和L2的电流分别为（　　） A．A、0.44A  2.2AB．0.44A  1.76A   C．0.76A  0.44AD．0.44A  2.64A【解答】解：由电路图可知，两灯并联，电流表A测的是干路电流，电流表A1测的是L1所在支路的电流，所以电流表A选择的量程是0～3A，分度值为0.1A，所以电流表A的示数为I＝2.2A，即干路电流为2.2A；电流表A1选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1＝0.44A，即通过灯L1的电流为0.44A；因为I＝I2+I1，所以通过灯L2的电流大小为：I2＝I﹣I1＝﹣0.44A＝1.76A。故选：B。3．在如图所示的电路中，电流表A1和A2的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表A1和A2的示数却不变，则电流表A的示数可能为（　　） A．0.45安B．0.65安C．0.55安D．0.60安【解答】解：画出等效电路图，如图所示，R1、R2、R3并联，电流表A1测量通过R2、R3的电流之和，电流表A2测量通过R1、R2的电流之和；①若互换R1、R2的位置，两电流表的示数不变，则R1＝R2，因为电流表A2的示数为0.4A，所以I1＝I2＝0.2A；因为电流表A1的示数为0.3A，则I2+I3＝0.3A；所以I3＝0.1A；所以干路上的电流：I＝I1+I2+I3＝0.2A+0.2A+0.1A＝0.5A；②若互换R2、R3的位置，两电流表的示数不变，则R2＝R3，因为电流表A1的示数为0.3A，所以I2＝I3＝0.15A；因为电流表A2的示数为0.4A，则I1+I2＝0.4A；所以I1＝0.4A﹣0.15A＝0.25A；所以干路的电流：I＝I1+I2+I3＝0.25A+0.15A+0.15A＝0.55A；③若互换R1、R3的位置，两电流表的示数不变，则R1＝R3；而若R1＝R3则两电流表的示数就应相同，所以不可能是互换R1、R3的位置。由上分析，可知电流表A的示数可能为0.5A或0.55A。故选：C。
